150级带缠绕垫圈螺柱的焊接颈法兰组件

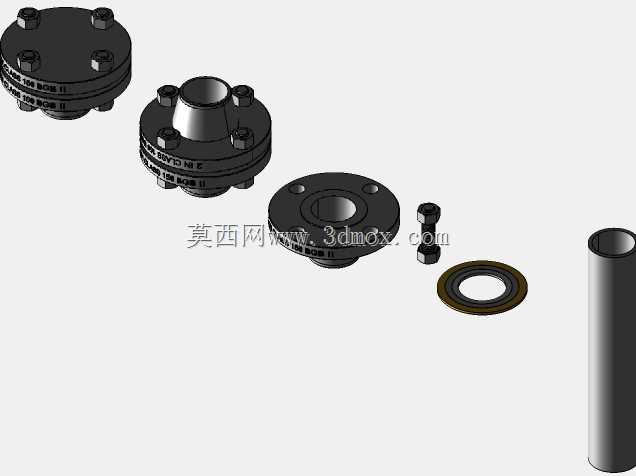

这套法兰组件主要面向中低压流体输送管路的连接场景，常见于石油化工、市政给排水、暖通空调、普通工业循环水系统的管路布设环节，核心作用是实现管段与管段、管段与承压设备接口之间的刚性密封连接，在需要定期拆解维护的管路节点处适用性极强。整套组件包含两片对合的150级焊接颈法兰、配套紧固螺柱、金属缠绕密封垫圈，以及适配的对接管段，完全覆盖法兰连接节点的全部装配件，设计时充分考虑了现场装配的匹配性，避免选型时出现配件公差不匹配的问题。从结构设计逻辑来看，焊接颈法兰采用高颈过渡结构，颈段与对接管道采用对焊连接，相比平焊法兰，颈段的锥形过渡能有效分散管道与法兰连接处的应力集中，在管路存在轻微振动、温度小幅波动的工况下，连接可靠性远高于普通平焊结构，能减少焊缝处的疲劳开裂风险。法兰盘的密封面采用突面结构，适配金属缠绕垫圈的密封形式，缠绕垫圈的金属带与柔性填充层交替缠绕结构，能在螺栓预紧力作用下充分填充密封面的微观不平度，相比普通橡胶垫圈，耐温、耐压区间更宽，抗老化性能更强，适合长期运行的管路系统。螺柱采用贯穿法兰螺栓孔的双面紧固形式，相比单头螺栓，在法兰需要频繁拆解的场景下，不会因为螺纹损伤破坏法兰本体的螺栓孔，后期维护更换成本更低，螺柱的长度匹配两片法兰加垫圈的总厚度，预留了合适的螺母旋合长度，保证预紧时受力均匀。从安装边界来看，法兰的螺栓孔采用跨中布置，孔位间距符合150磅级法兰的通用连接尺寸，能直接和同压力等级的通用法兰、阀门接口实现互换，不需要额外加工适配；颈段的内径与对接管道的内径完全一致，焊接后不会出现通径缩颈的问题，能减少管路内部的流体阻力，避免介质在连接处形成紊流、冲蚀焊缝。建模时还原了各零件的配合公差，法兰密封面的粗糙度、螺柱的螺纹牙型、垫圈的缠绕层结构都做了对应呈现，既可以直接用于管路系统的装配干涉检查，也能作为工装设计、管路应力仿真的基础模型，帮助设计人员提前预判安装时的空间冲突，比如法兰周边的操作空间是否满足扳手拧动螺母的需求，螺柱伸出螺母的长度是否符合安全规范，避免现场安装时出现空间不足无法紧固的问题。在实际选型应用中，这套组件适配的管路压力等级对应150磅级，也就是常说的PN20压力等级，适合常温下工作压力不超过2.0MPa的水、油品、低压蒸汽等介质输送场景，设计时没有采用特殊的定制化结构，所有尺寸都遵循通用管路附件的标准规范，配件通用性极强，现场更换时不需要单独定制加工，能有效缩短运维停机时间。
