金字塔轧辊钣金卷板设备三维模型

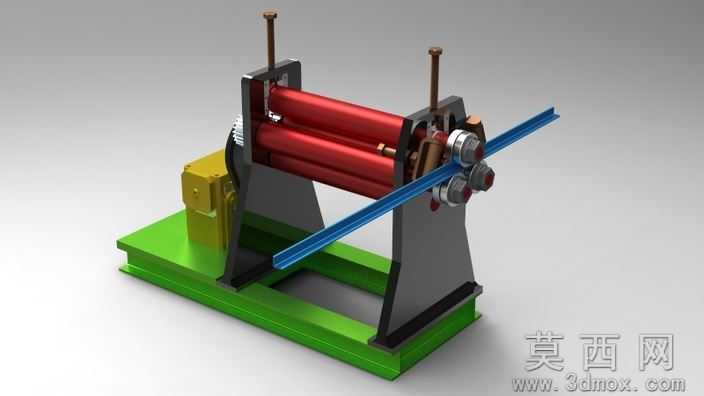

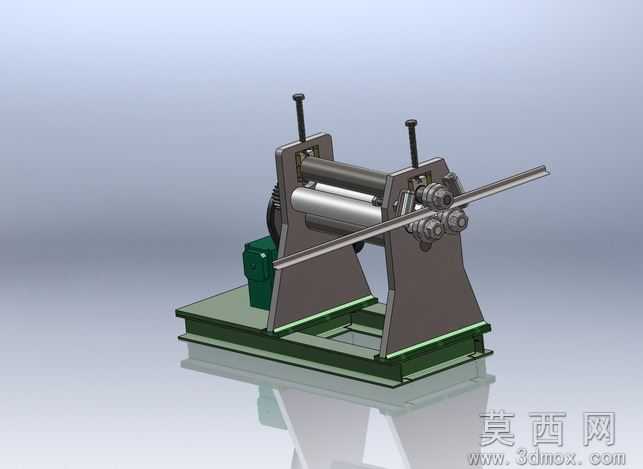

本模型为金字塔结构三辊轧辊钣金卷板设备，建模过程遵循机械设计从整机框架到细节零件的递进逻辑：首先以SolidWorks2011为基础建模环境，先绘制底座焊接框架的二维草图，通过拉伸、抽壳特征完成带减重腔的铸铁底座建模，再依次完成两侧立式支撑板、三组成型轧辊、顶部调节螺杆、驱动电机安装座的独立零件建模，所有零件严格按照实际装配约束完成配合，添加了同轴、面重合、螺旋配合等真实装配关系，确保各运动部件无干涉，可模拟轧辊调节、板材进给的真实动作。参数设计上严格匹配小型钣金卷板设备的实用规格，轧辊有效工作长度适配300mm宽度以内的薄钣金加工，顶部调节螺杆行程设置为0-50mm，可实现0.5-3mm厚度钢板的不同曲率卷制需求，三辊采用金字塔式排布，上辊可通过顶部手轮调节下压量，下两辊为固定传动辊，配合侧端的调节旋钮可实现不同锥度、圆弧的钣金成型，所有轴径、支撑板厚度、底座安装孔位均参考通用机械设计标准设定，符合实际加工的尺寸公差要求。渲染材质部分贴合工业设备真实质感，底座采用铸铁喷绿漆材质，添加了细微的漆面颗粒与磨损痕迹提升真实感，轧辊采用抛光镀铬金属材质，设置高反射度金属光泽模拟轧辊的光滑工作面，立式支撑板采用灰铸铁哑光材质，驱动电机采用标准工业电机的深绿漆与散热筋纹理，调节手轮采用黑色电木材质，背景采用渐变浅灰工业渲染背景，添加地面反射效果，清晰展示设备的整体结构与各部件位置关系。结构原理上，该设备属于三辊对称式卷板设备的衍生金字塔结构，通过电机驱动下两辊同步转动，依靠辊面与钣金板材的摩擦力带动板材进给，上辊通过顶部螺杆调节下压量，使板材在通过三辊间隙时产生连续塑性弯曲，实现圆弧、锥形等曲面钣金件的卷制成型，侧端的调节机构可调整出料端的导向角度，适配锥形工件的卷制需求，相比普通三辊卷板机，该金字塔结构的辊系排布更紧凑，进料端操作空间更大，适合小型钣金作坊的小批量异形曲面加工。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia、Inventor等主流三维CAD软件，可直接导入进行编辑修改、工程图导出或运动仿真，STL格式可直接用于3D打印验证模型结构，所有格式均经过装配干涉检查，无破面、缺失零件等问题，可直接用于二次开发或设计参考。研发教学应用层面，该模型可作为钣金加工设备课程的教学案例，帮助学习者理解三辊卷板机的辊系排布原理、调节机构设计逻辑与钣金滚压成型的工艺过程，也可作为小型钣金设备研发的参考原型，设计人员可在此模型基础上调整辊径、工作长度、驱动功率等参数，衍生出适配不同加工规格的卷板设备，同时也可用于职业院校机械设计专业的三维建模实训、装配仿真练习，帮助学员掌握工业设备从零件建模到整机装配的完整设计流程。
