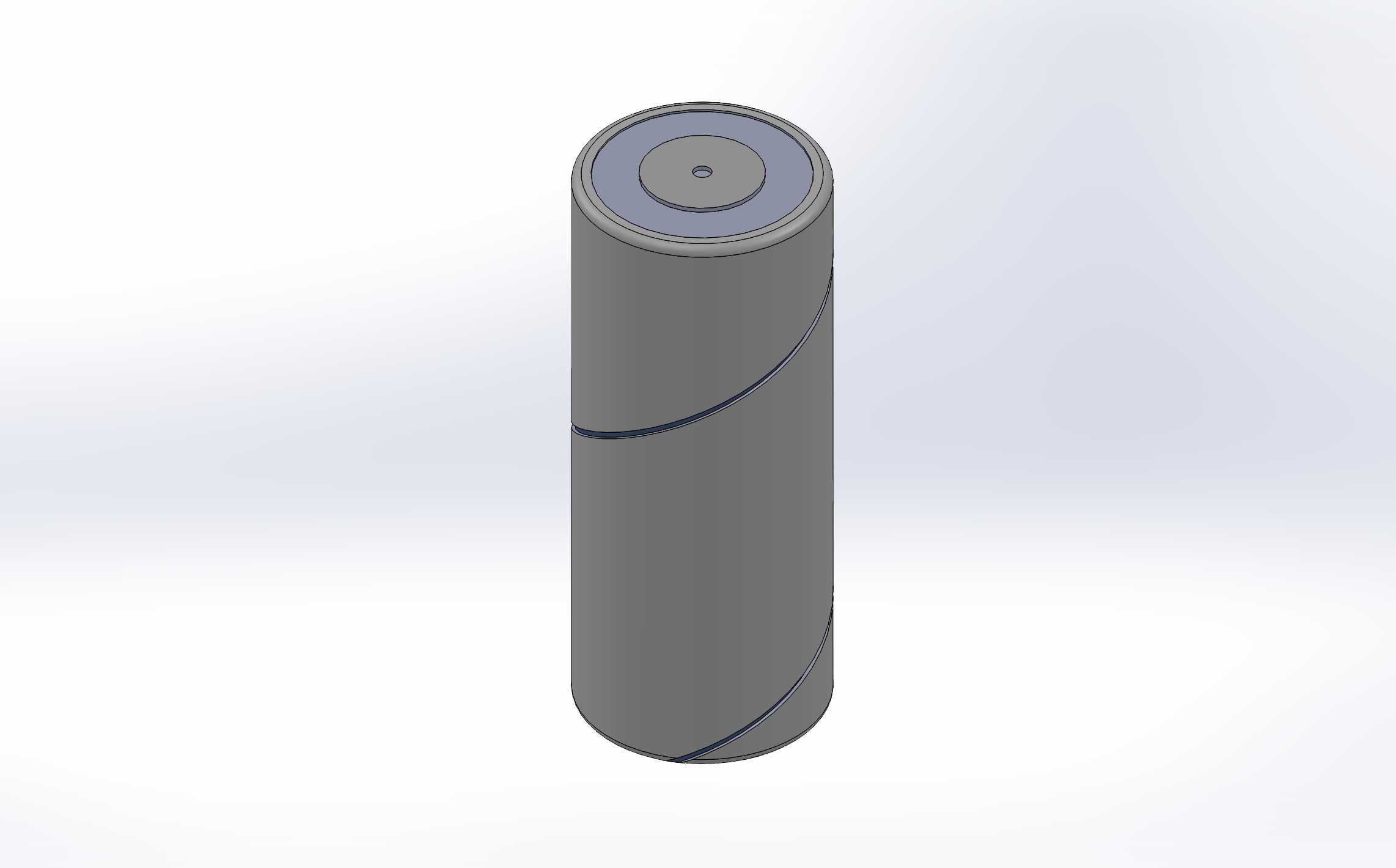

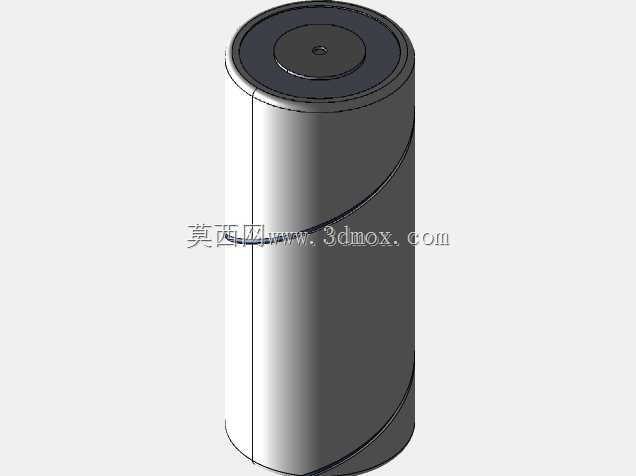

A123 26650磷酸铁锂电池纸板外包装结构

在储能与小型动力电源的实际应用场景中，圆柱电芯的外包装结构直接关系到电芯成组后的绝缘防护、尺寸适配与批量装配效率，这款针对A123 26650规格磷酸铁锂电芯设计的纸板外壳，正是围绕单电芯的独立防护与成组适配需求完成的结构设计。不同于常规的乙烯基直接包裹电芯的处理方式，该结构先采用硬纸板作为电芯的首层外包装承托结构，再在纸板外层完成乙烯基包覆，两层防护的搭配既可以利用纸板的结构刚度抵消电芯在周转、成组过程中受到的侧向挤压力，也能通过外层乙烯基材料实现绝缘、防潮的防护效果，避免电芯金属外壳直接接触成组支架或相邻电芯带来的短路风险。从实际使用场景来看，这类带纸板外壳的26650磷酸铁锂电芯，常被应用于小型储能电源组、电动工具后备电源、低速代步车动力模组等场景，这类场景对单电芯的防护一致性、成组尺寸公差有较高要求，纸板外壳的存在可以统一不同批次电芯的外径公差，降低成组时的尺寸适配难度。设计过程中，纸板外壳的内径尺寸严格匹配电芯本体直径，控制在26.67mm±0.3mm的公差范围内，既保证电芯可以顺利装入外壳，不会出现装入卡顿或装入后松旷晃动的问题，也能避免外壳与电芯之间间隙过大导致的散热间隙异常、成组后电芯窜动问题。完成外层乙烯基包覆后，整体电芯的外径控制在25.85mm±0.3mm区间，这个尺寸可以直接适配市面上常规的26650电芯成组支架、固定弹片与焊接工装，不需要针对带包装的电芯额外调整治具尺寸，能直接适配现有成熟的圆柱电芯成组生产线。结构上，纸板外壳采用卷制成型的工艺，接缝处采用螺旋式搭接结构，这种结构相比直缝搭接的纸板壳，拥有更好的轴向抗变形能力，在电芯受到轴向压力时，螺旋接缝可以分散部分应力，避免纸板壳出现开裂、散卷的问题。外壳的两端预留了极耳避让空间，不会遮挡电芯的正负极端面，保证后续点焊连接片时的操作空间充足，不需要额外对外壳进行裁切处理。从防护性能来看，硬纸板材质本身具备一定的缓冲性能，在电芯受到轻微磕碰、跌落时，可以吸收部分冲击能量，降低电芯本体受撞击变形的概率，相比直接采用乙烯基包裹的电芯，带纸板外壳的电芯在周转过程中的外观不良率能得到有效控制。同时纸板材质具备一定的吸液能力，若电芯出现微量漏液情况，纸板可以临时吸附漏出的电解液，降低漏液扩散到相邻电芯引发连锁故障的风险。在成组装配时，统一外径的带壳电芯可以快速装入支架孔位，不需要对每个电芯的外径进行分选，能有效提升批量装配的效率，适配大规模量产的装配节奏。
