三规格适配式大线径电缆固定夹结构

在工业配电、大型设备布线、机柜走线、新能源大电流输配场景中，大线径动力电缆的固定一直是布线作业里容易被忽略却直接影响线路稳定性的环节。如果大截面电缆没有可靠的夹持固定，设备运行过程中的振动、线缆自身重力拉扯、长期热胀冷缩产生的位移，很容易导致接线端子受力松脱、绝缘层磨损破皮，甚至引发相间短路、拉弧起火等安全隐患，这款适配最大75mm线径的电缆夹，就是针对这类大截面动力线缆的固定需求设计的夹持部件。

从实际使用场景来看，这类线夹常应用在高低压配电柜进线端、大型工业电机接线盒位置、光伏风电汇流舱布线、重型设备主机的动力走线槽出口处，用来替代传统的扎带、铁丝捆扎方式，实现线缆的刚性固定，避免线缆受外力窜动。设计上采用了分体式抱合结构，上半部分为带圆弧槽的压盖，下半部分为配套的圆弧底座，圆弧槽的曲率完全匹配对应线径的电缆外护套轮廓，夹持时不会出现局部应力集中压伤绝缘层的问题，同时压合面可以做防滑纹路处理，增大和电缆外护套的摩擦力，即使线缆受到轴向拉扯力也不会出现滑移。

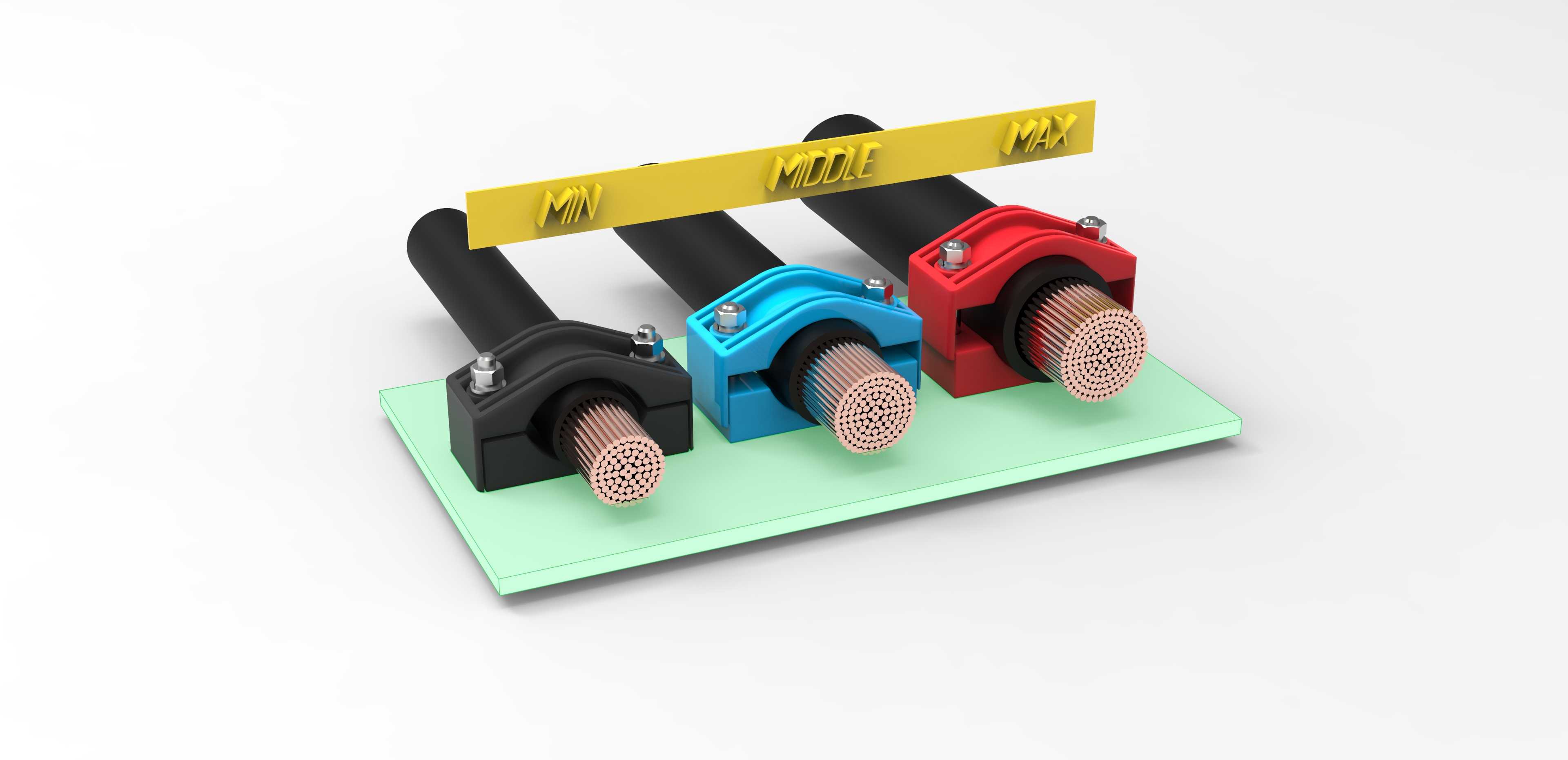

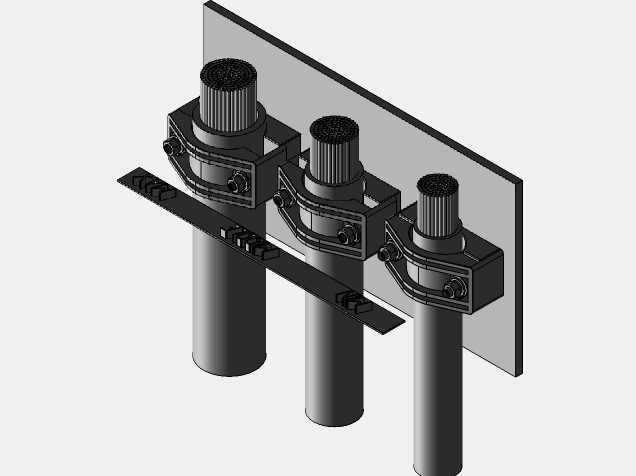

这套结构同时覆盖了三种不同线径的夹持规格，分别对应小、中、大三个线径区间，最大适配75mm外径的粗电缆，现场布线时可以根据实际敷设的电缆规格选择对应型号的夹体，不需要单独开模定制不同规格的固定件，降低备件库存压力。安装边界上，夹体底座预留了两个沉头安装孔，可以通过螺栓直接固定在安装板、走线架或者设备壳体的安装面上，沉头孔设计可以让螺栓头部完全埋入夹体内部，不会突出夹体表面刮蹭相邻线缆的绝缘层；夹体压盖和底座之间通过两颗锁紧螺栓实现紧固，锁紧时可以根据电缆外护套的实际厚度微调压紧量，既保证夹持力足够，又不会因为压接过紧导致电缆内部线芯被挤压变形，影响载流能力。

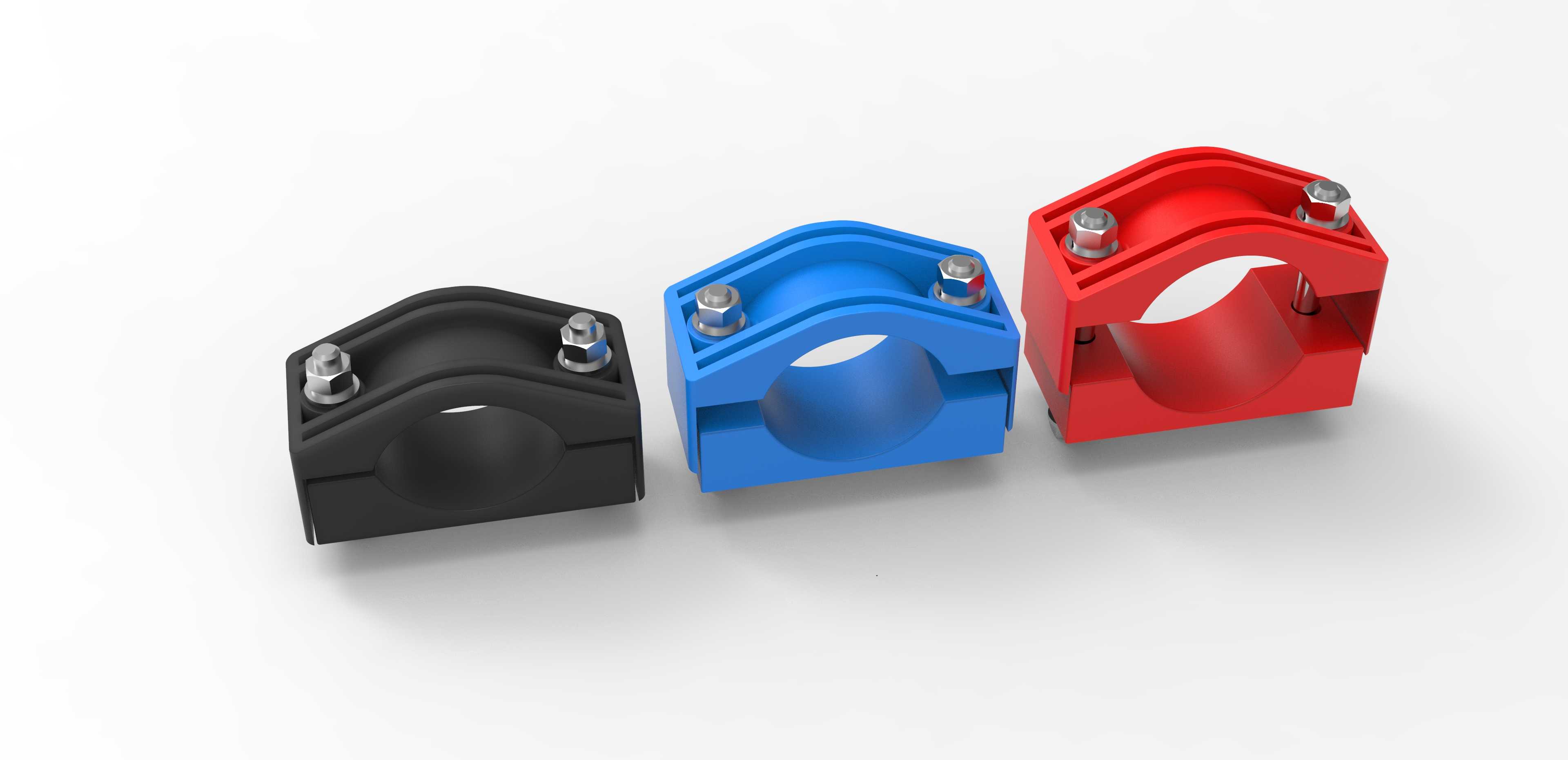

材质选择上，这类夹体通常会选用高强度工程塑料或者镀锌钢材制作，工程塑料版本具备优秀的绝缘性能，不会和电缆护套产生电化学腐蚀，适合在潮湿、有腐蚀介质的工况下使用；钢制版本则具备更高的结构强度，适合在振动幅度大的重型设备上使用。不同颜色的夹体还可以作为线序标识，比如黑色对应进线回路、蓝色对应中性线、红色对应出线回路，现场运维时可以通过夹体颜色快速区分线路功能，提升巡检和故障排查的效率。夹体的整体结构没有尖锐棱角，所有边缘都做了倒圆角处理，安装过程中不会划伤施工人员的手部，也不会割破电缆的外绝缘层，安装时只需要先将底座固定在安装面上，把电缆放入底座的圆弧槽内，扣上对应规格的压盖，交替拧紧两侧的锁紧螺栓即可完成固定，作业效率远高于传统的捆扎固定方式，而且固定后的线缆排列整齐，走线美观，也方便后期的线路改造和维护。
