立轴式自行车变速驱动结构设计

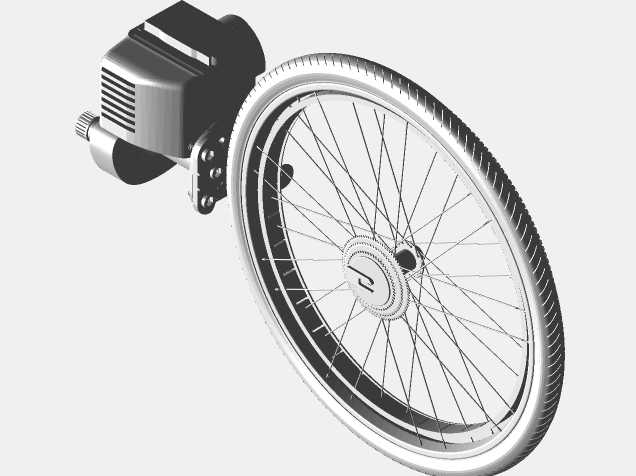

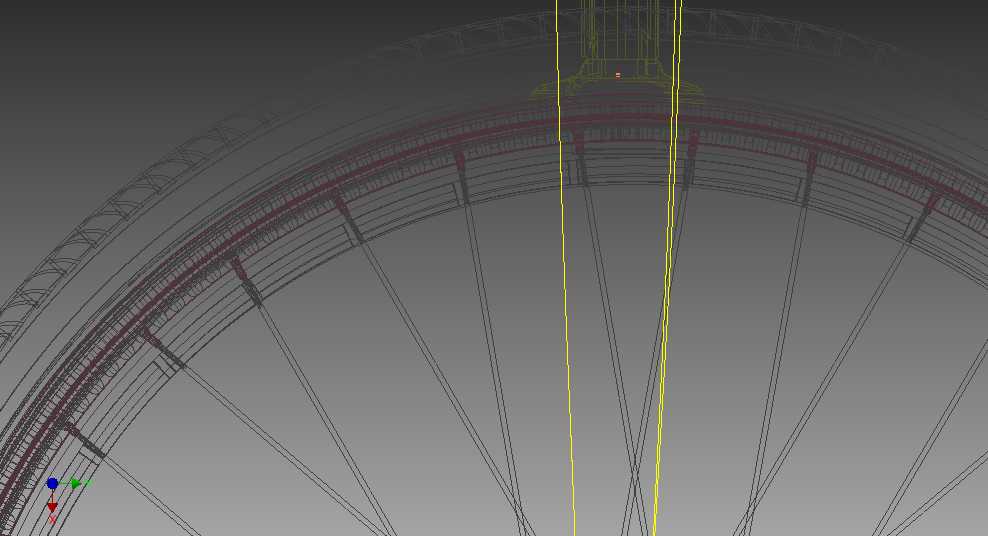

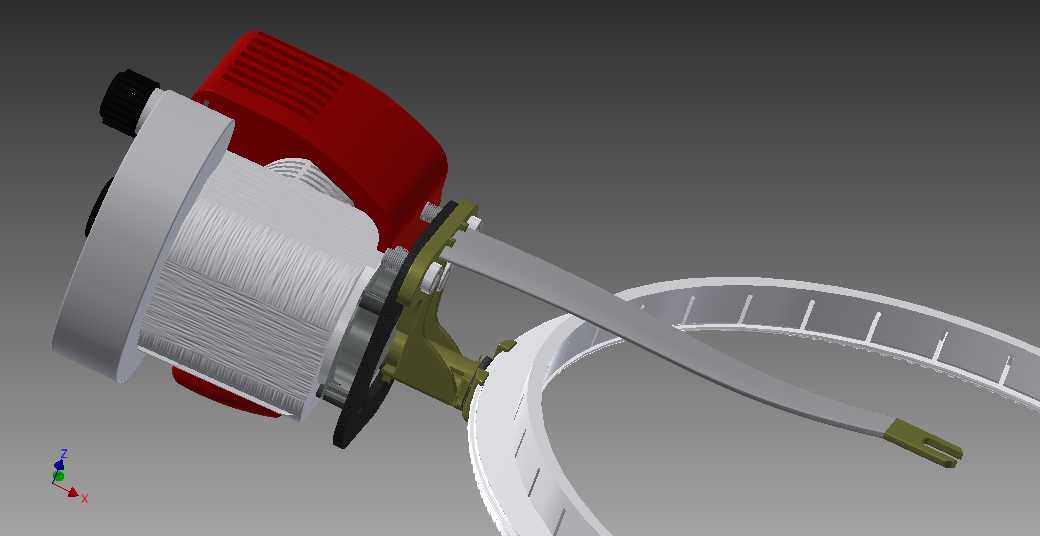

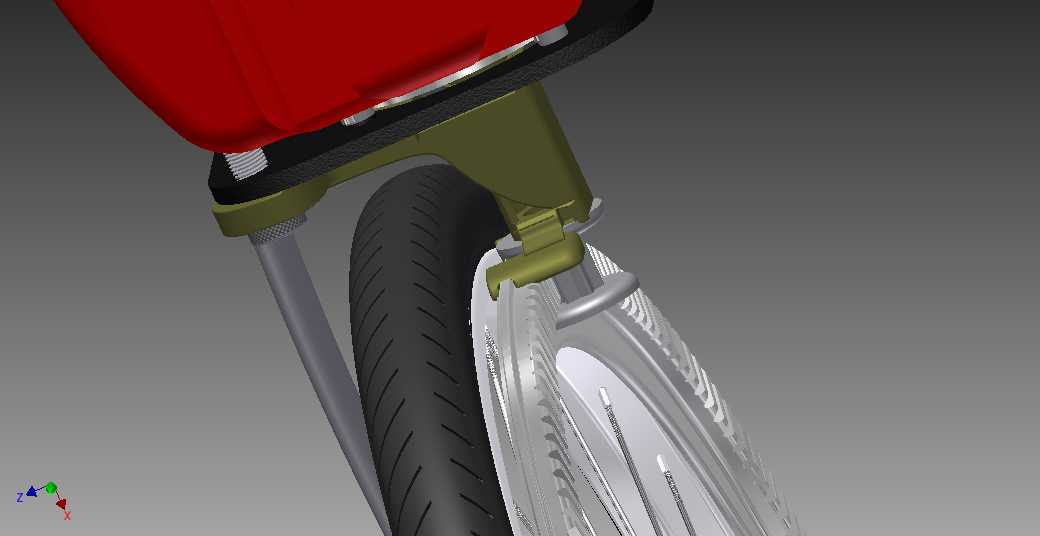

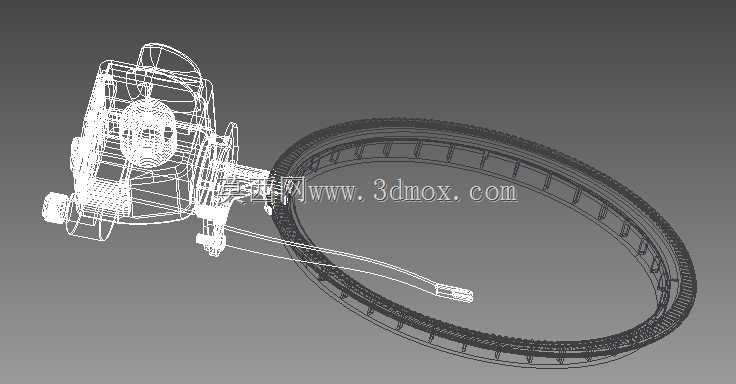

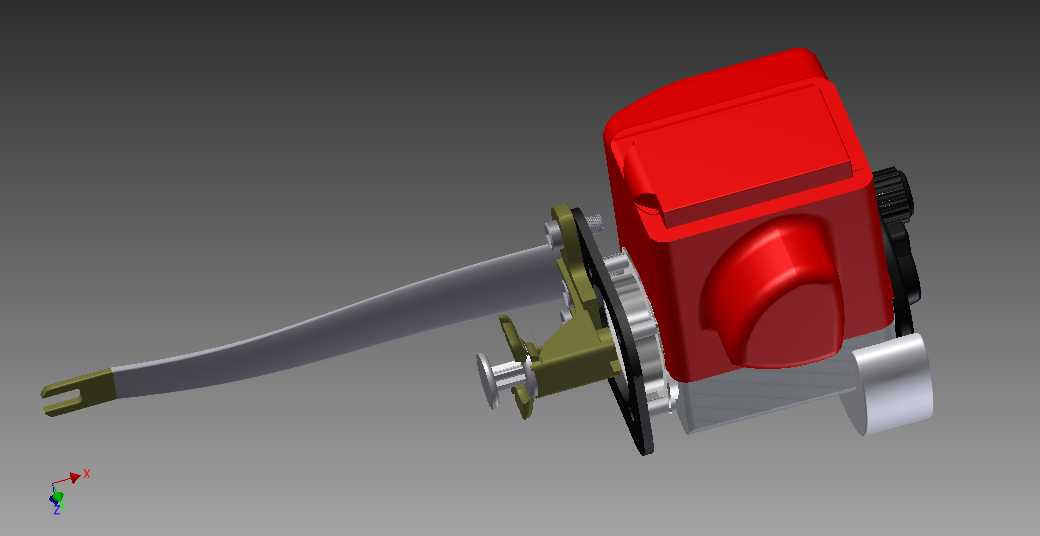

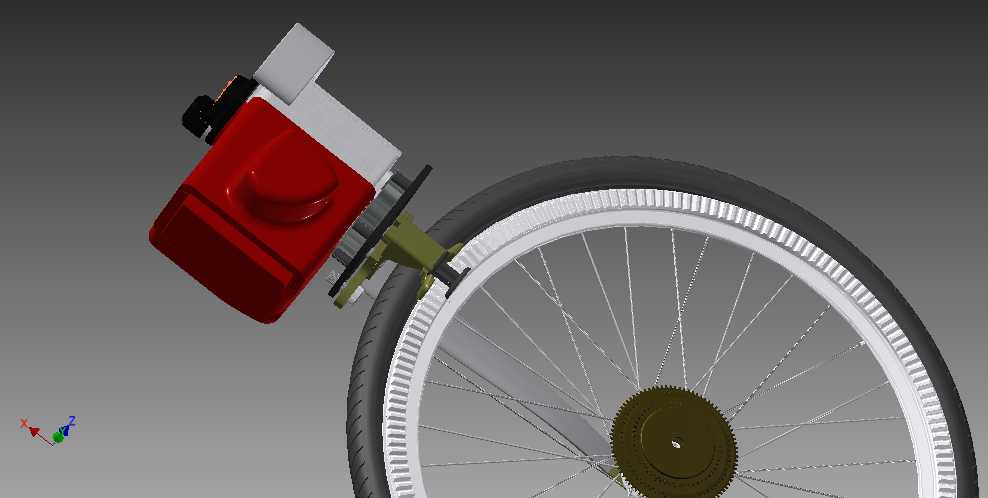

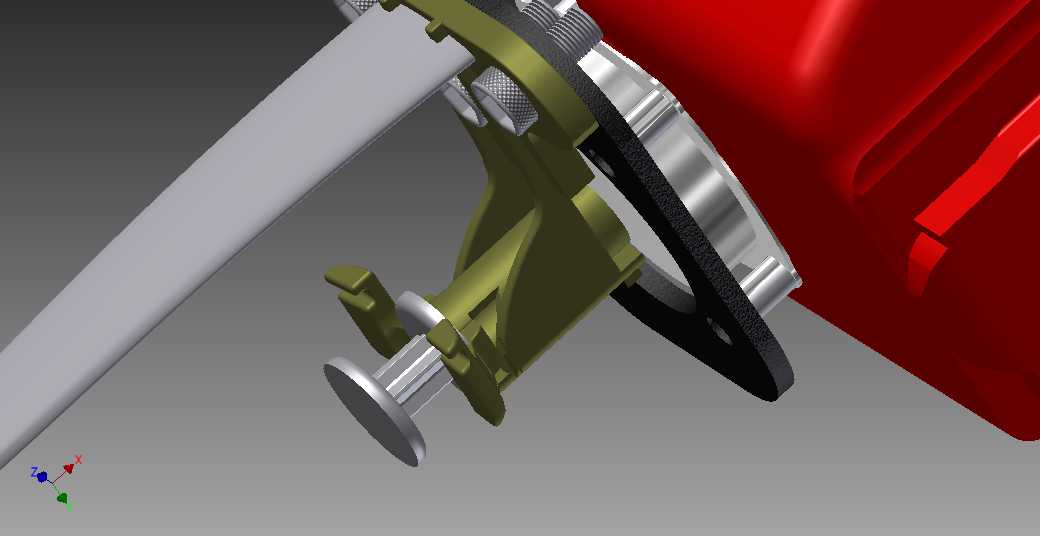

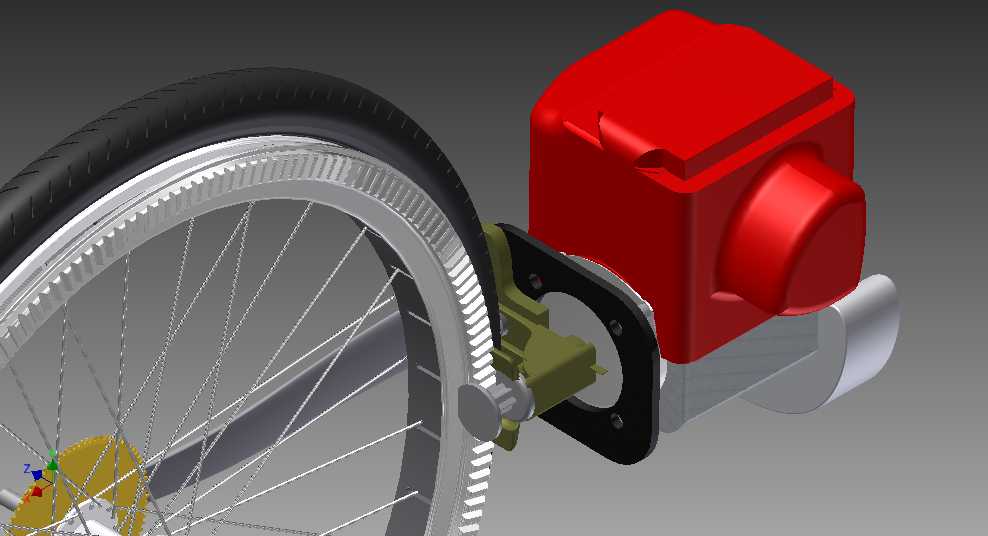

日常通勤、山地骑行场景中，传统自行车链条传动存在掉链、油污沾染、传动比切换需动态操作的痛点，这套立轴驱动结构针对后轮直装场景开发，核心是实现停车状态下的传动比切换，解决陡坡骑行前预判档位不足、爬坡中途变速卡顿的实际问题。整套结构采用立轴布置形式，动力输入侧可适配电动轮毂、小型燃油动力单元，直接安装于后轮轮轴位置，无需改动自行车原有车架主体结构，安装边界贴合后轮叉片的标准开档尺寸，径向轮廓不超出后轮轮辋内侧空间，轴向宽度控制在后轮轴螺母锁紧行程范围内，不会与车架后叉、挡泥板支架产生运动干涉。结构核心传动路径为：动力单元输出端连接离心离合器，怠速或低转速状态下离合器处于分离状态，动力不会传递至轮组，推行、驻车时无额外拖拽阻力；当转速达到接合阈值后，离合器主动块在离心力作用下贴合从动鼓，将动力传递至立轴上端的主动小齿轮。立轴沿垂直于后轮平面的方向布置，下端小齿轮与后轮轮辋内侧的平面从动齿轮啮合，从动齿轮通过锁紧螺母直接固定在轮辋辐条的安装座上，动力最终通过齿轮啮合传递至轮组，驱动车辆前进。设计中特意将可更换的小齿轮设置在立轴下端，用户仅需停车5分钟即可拆卸立轴端盖，更换不同齿数的小齿轮，快速调整传动比：大齿数小齿轮适配平路高速骑行，小齿数小齿轮可放大输出扭矩，应对陡坡重载场景，无需像传统变速系统那样调整拨链器位置、校准链条张紧度。齿轮啮合侧预留0.1-0.2mm的齿侧间隙，避免加工误差、轮组跳动导致的卡滞问题，立轴上下端采用含油轴承支撑，可承受径向啮合冲击力，同时降低转动阻力。离合器采用离心式结构，接合转速设定在动力单元怠速以上，避免起步时的冲击，垂直布置的立轴缩短了动力传递路径，相比传统轴传动的锥齿轮换向结构，减少了一组齿轮副的传动损耗，整体传动效率可提升8%左右。整套结构的所有外露部件均做了圆弧过渡处理，没有突出的尖锐棱角，避免骑行过程中剐蹭衣物或造成磕碰损伤，安装时仅需替换原有后轮轴的固定螺母，将从动齿轮锁紧在轮辋上，再将立轴驱动单元固定在后叉的预留安装位即可，适配绝大多数标准尺寸的民用自行车、山地车轮组，无需对车架做焊接、打孔等破坏性改装。
