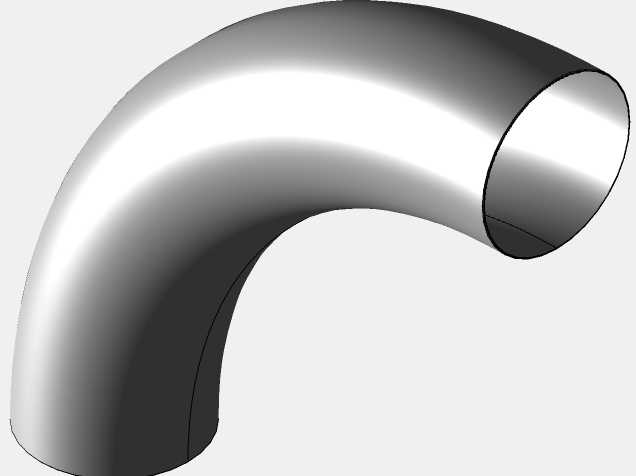

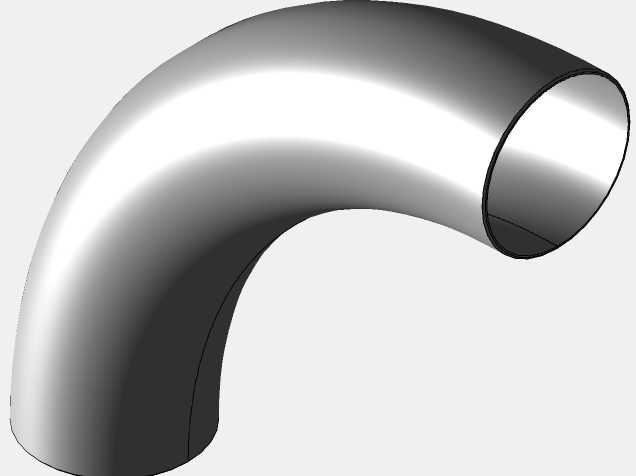

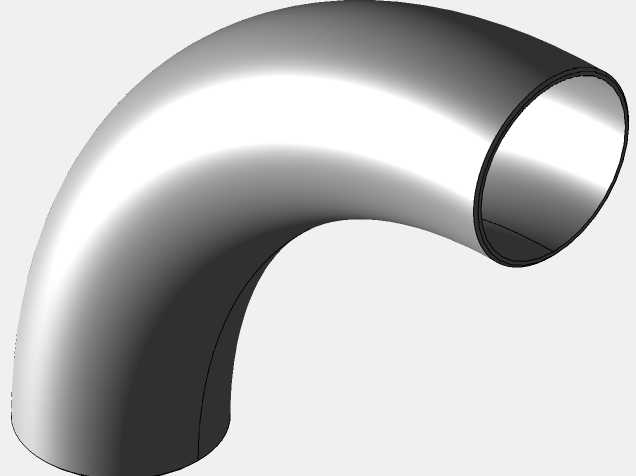

3R系列90度钢制对焊弯头管件设计

在工业管路系统的布设场景中，90度弯头是改变管路介质流向的核心承压部件，本次涉及的3R规格钢制对焊弯头，主要适配公称通径对应3R曲率半径的中低压管路布设需求，常见于石油化工输送管线、市政给排水压力管网、工业循环水系统、暖通空调动力管路以及小型工艺设备的内部管路连接环节，承担管路转向时的介质导流作用，保障管路转向段的介质流态稳定，降低局部阻力损失。

从实际功能特性来看，该系列弯头采用对焊连接形式，连接端可与同规格钢制管道直接组对焊接，连接强度高、密封性能可靠，能够承受管路运行中的压力波动与温度形变，适配输送水、蒸汽、油品以及无强腐蚀性的工业介质场景。弯头本体采用钢制材质加工成型，管壁厚度均匀，内外壁过渡顺滑，90度转向段的曲率严格遵循3R的弯曲半径设计，既避免了弯曲半径过小导致的介质流动阻力激增、局部冲刷磨损加剧问题，也不会因弯曲半径过大造成管路布设占用空间过多的问题，平衡了管路流态性能与安装空间需求。

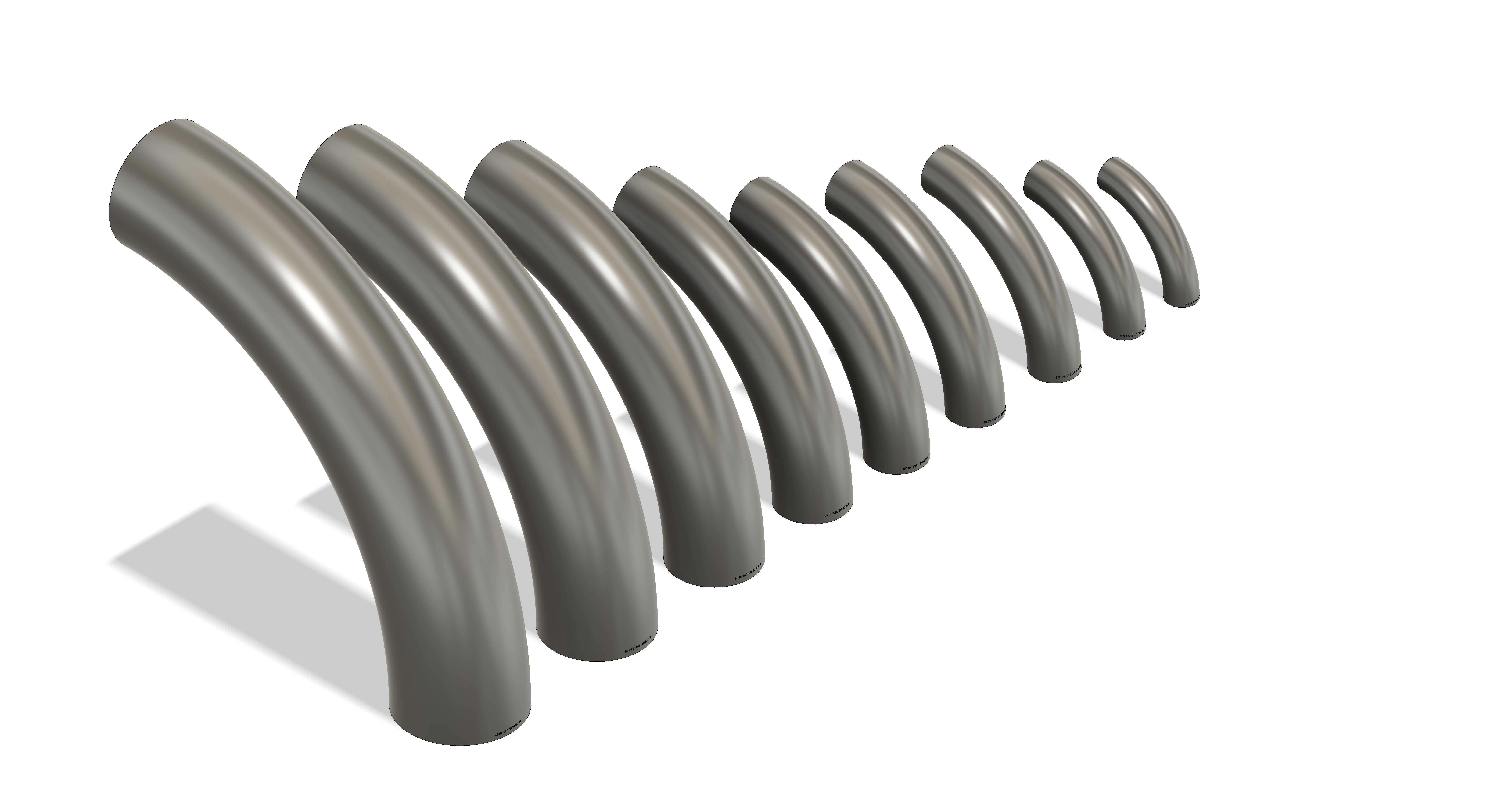

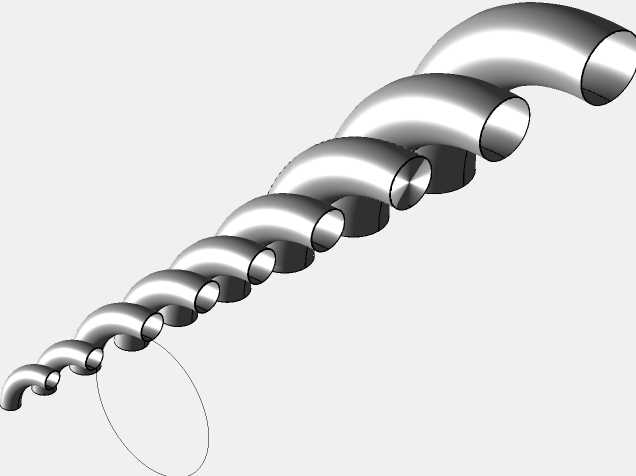

在设计思路层面，该系列弯头的建模过程严格遵循对焊管件的尺寸规范，弯曲段的截面圆度控制在合理公差范围内，两端焊接坡口的角度、钝边尺寸均匹配常规管道焊接的工艺要求，无需现场二次加工即可直接完成组对焊接作业。建模时重点还原了弯头的内外壁曲面连续性，确保弯曲段不存在应力集中的折角区域，从结构层面降低管路长期运行过程中弯头部位的疲劳失效风险，同时不同公称通径的同系列弯头保持统一的曲率比例，方便设计人员在管路三维布设时完成系列化选型，快速完成不同管径的转向段排布，提升管路系统的整体设计效率。

从安装边界来看，该系列弯头的两端接口同轴度公差控制在管件安装的标准范围内，安装时仅需保证两端对接管道的轴线与弯头接口轴线对齐，即可完成精准组对，焊接完成后管路的转向角度偏差可控制在工程允许范围内，不会出现管路错位、附加应力过大的问题。弯头的整体结构长度适配常规管廊、设备旁的管路安装空间，在狭小空间内完成管路转向布设时，无需额外增加短节调整长度，可直接与相邻管道、阀门等部件连接，有效减少管路连接节点数量，降低管路系统的潜在泄漏点。在管路系统的应力计算环节，该弯头的刚性与形变参数可直接纳入整体管路的应力分析模型，准确模拟管路运行过程中热胀冷缩产生的位移补偿效果，为管路支吊架的布设、应力消除方案的制定提供准确的结构参考。
