6mm孔径橡胶电缆入口紧固固定件

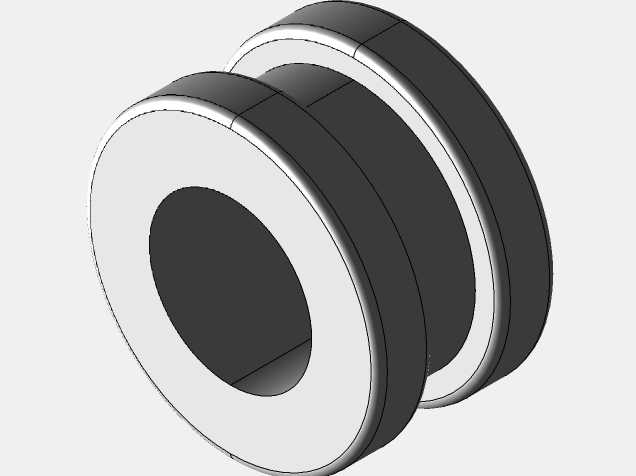

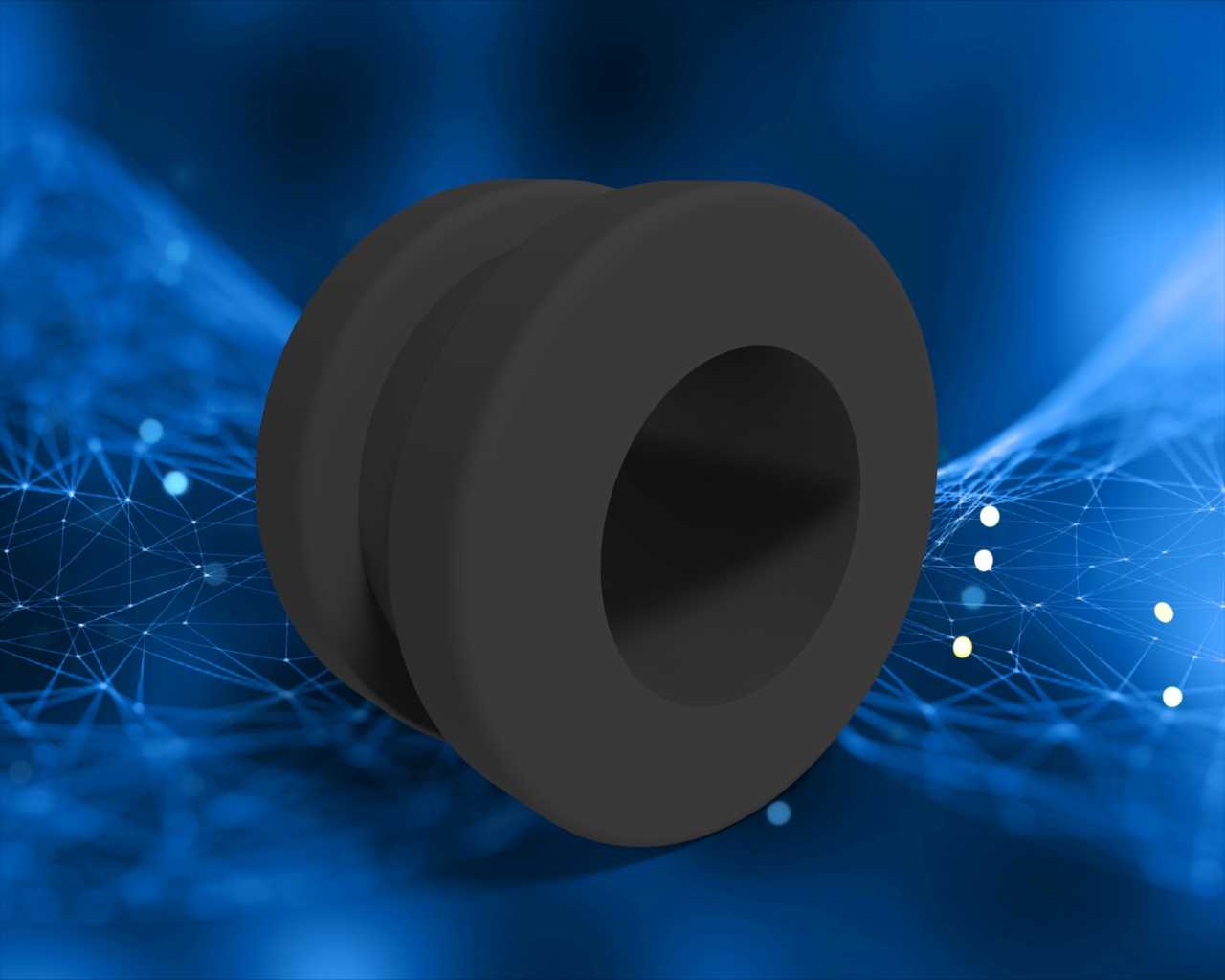

在电控柜、户外接线盒、小型机电设备的面板布线作业中，线缆穿入壳体后的固定与防护一直是容易被忽略却直接影响设备运行稳定性的细节，这款橡胶材质的电缆入口紧固装置，正是针对这类场景设计的穿线配套构件。不同于硬质塑料或金属材质的电缆格兰头，该构件整体采用耐老化橡胶一体成型，自带的双凸缘结构可以直接卡装在预设开孔的面板两侧，无需额外配置锁紧螺母，安装时只需将构件推入面板开孔，依靠橡胶自身的弹性形变即可卡紧在面板上，装配效率比螺纹锁紧式穿线件提升近六成，很适合批量布线的量产设备装配场景。从结构尺寸来看，该构件适配9mm直径的面板安装开孔，中心穿线孔径为6mm，可卡装的面板最大厚度为2.5mm，适配常规厚度的冷轧钢板电控柜面板、ABS塑料设备外壳的穿线需求。中间的内孔带有微收敛的锥度设计，当对应线径的电缆穿入后，橡胶内孔会紧密包裹在电缆外护套表面，既可以避免电缆受外力拉扯时出现移位、内部接线端子松脱的问题，也能阻挡外部的灰尘、溅水从穿线间隙进入设备壳体内部，满足常规室内设备的IP54级防护要求。双凸缘的外侧凸缘直径大于安装开孔，内侧凸缘在推入开孔后会自然弹开卡在面板背面，配合橡胶材质与面板表面的静摩擦力，即使线缆受到一定角度的侧向拉扯，构件也不会从面板开孔中脱出。不同于需要匹配不同线径更换密封胶圈的金属电缆接头，该橡胶固定件依靠自身材料的弹性可以适配线径在5.5mm到6.5mm之间的常规圆形护套电缆，适配范围覆盖大部分设备的信号线缆、小功率供电线缆的穿线需求。在实际选型过程中，需要提前确认面板的开孔尺寸与厚度是否在该构件的适配范围内，若面板厚度超过2.5mm，内侧凸缘无法完全弹开卡紧，会出现固定松动的问题；若穿入的电缆线径偏差过大，也会出现包裹不紧无法密封、或是线径过粗无法穿入的情况。这类橡胶穿线固定件相比金属接头成本更低，装配工序更简单，在民用机电、小型工控设备、户外灯具的布线场景中应用十分广泛，建模过程中重点还原了橡胶件的拔模斜度、凸缘的圆角过渡以及内孔的锥度特征，确保模型可以直接用于面板开孔的干涉检查、装配模拟，也可作为同类型穿线件选型设计的参考基准。
