管道用外压式单型膨胀节结构设计

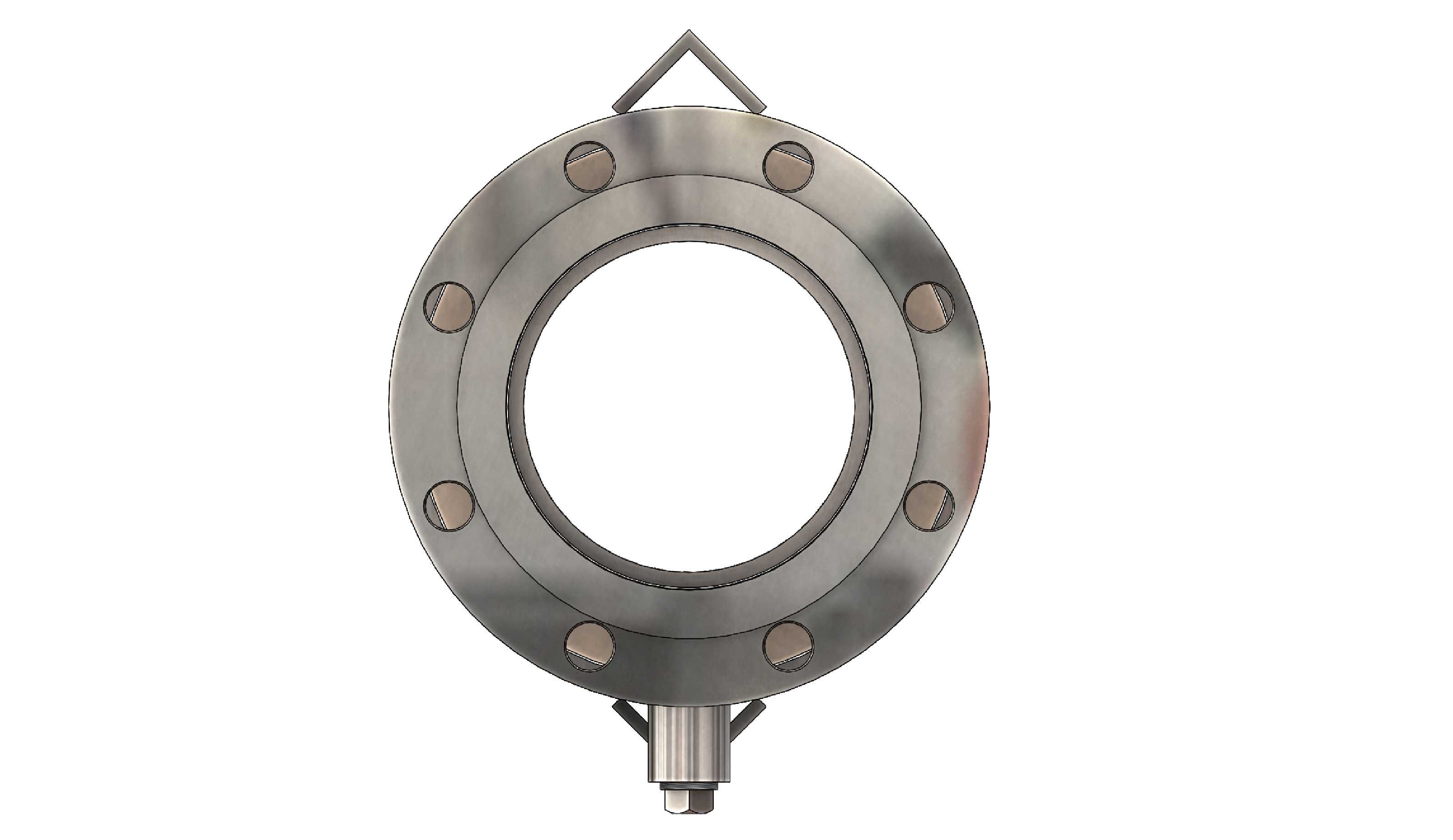

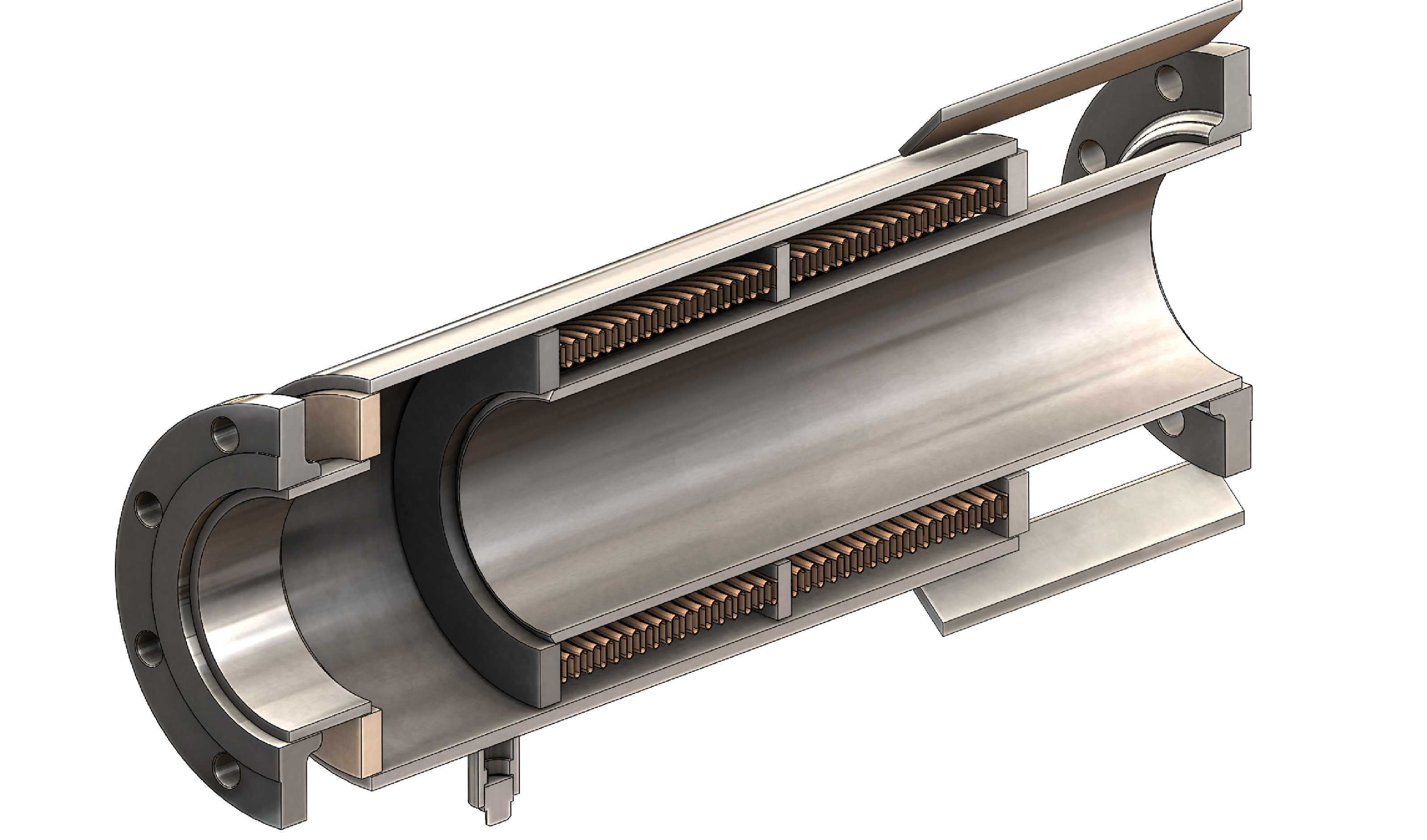

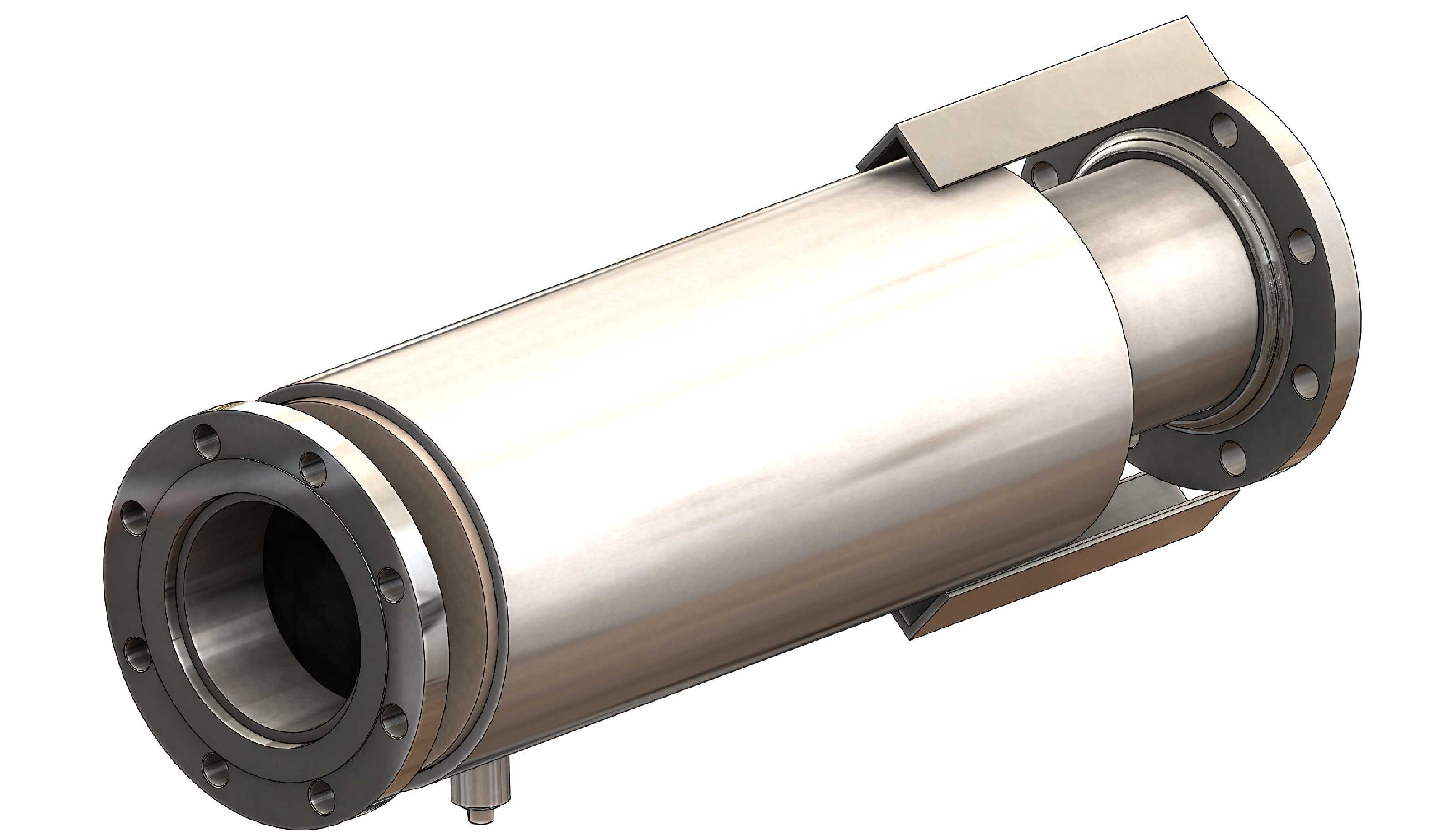

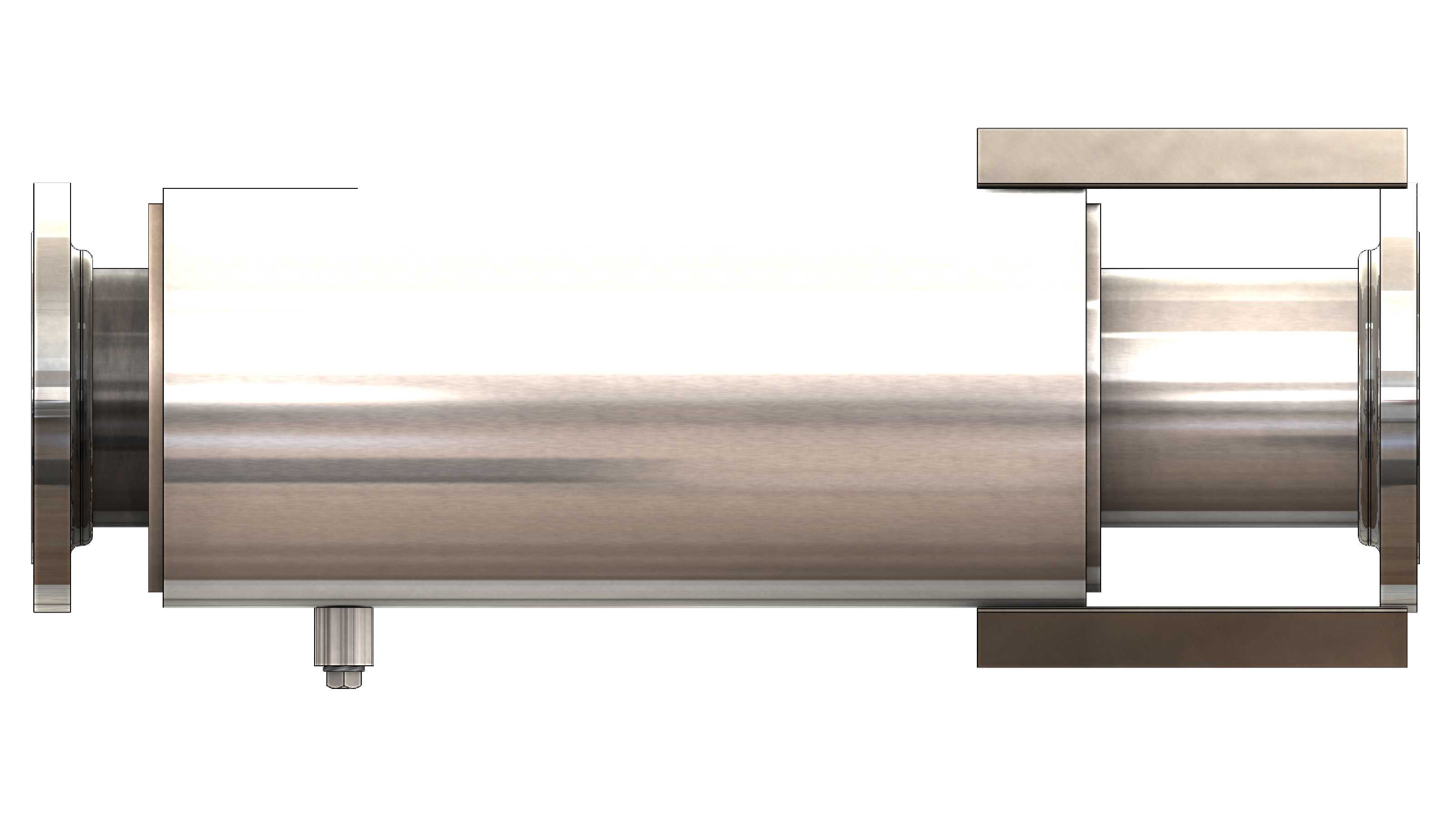

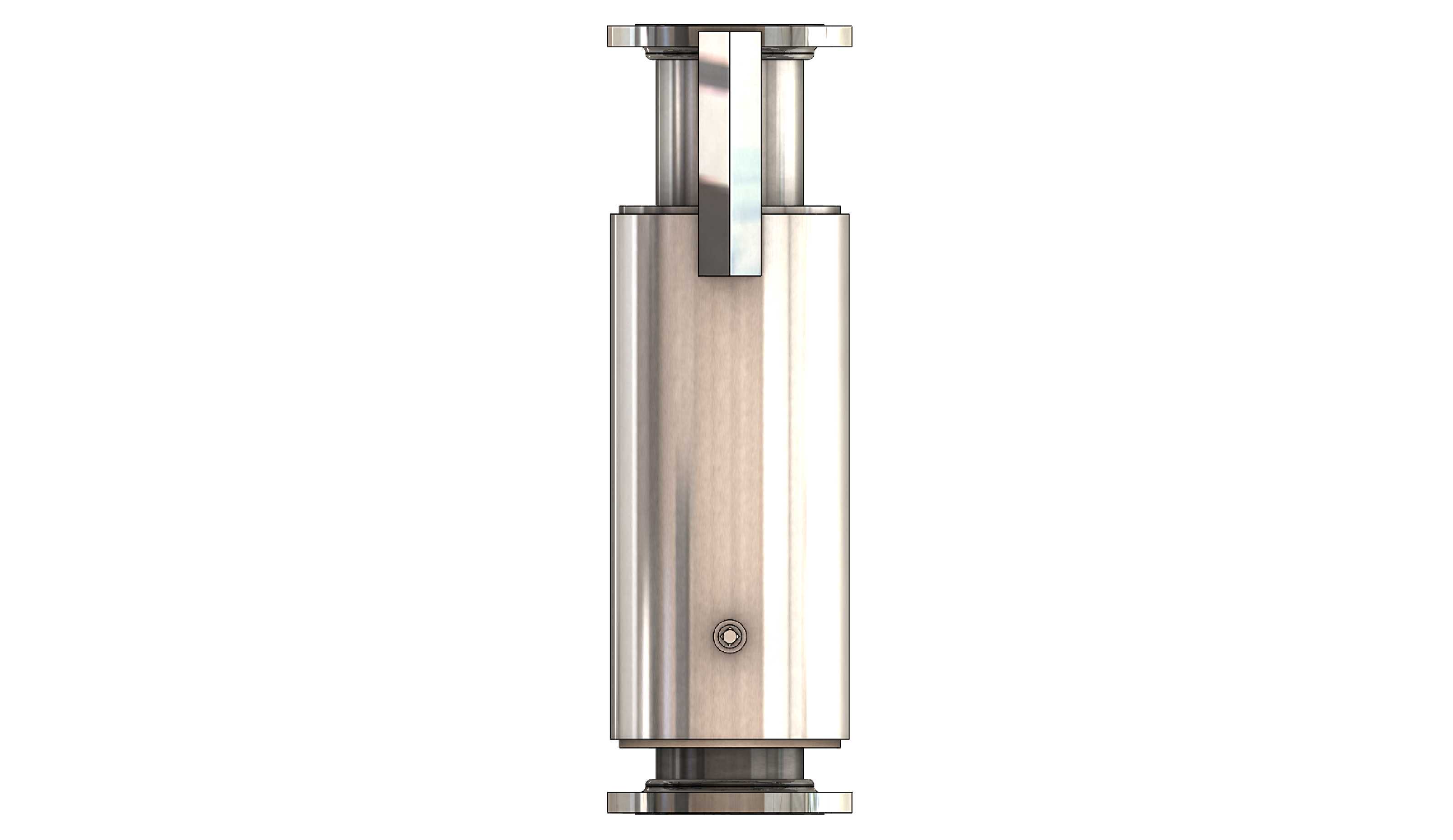

在热力输送管网、化工流体管路以及有位移补偿需求的工业管线系统中，这类外压式单型膨胀节是解决管道热胀冷缩位移、吸收设备振动传导的核心部件，很多现场管线施工时如果漏装补偿构件，很容易在温度交变工况下出现焊口拉裂、法兰密封失效泄漏的问题，严重时还会导致管线支架过载变形。这款结构采用两端法兰对接的安装形式，安装时需要提前核对配对法兰的螺栓孔分布圆直径、螺栓孔数量与孔径，确保和现场管线法兰完全匹配，安装前要预留好对应轴向补偿量的安装间隙，不能强行拉伸或压缩构件对位，否则会直接影响后续使用寿命。从结构设计来看，主体采用双层套筒嵌套的结构形式，外侧设置了导向限位结构，能够避免补偿过程中出现套筒偏卡、径向错位的问题，相比普通内压式膨胀节，外压结构的承压稳定性更好，在中高压蒸汽、工艺流体输送场景下的抗失稳能力更强，密封面采用多层金属贴合结构，能在反复轴向位移过程中保持密封性能，不会因为长期往复摩擦出现介质渗漏。设计过程中优先考虑了现场安装的便捷性，两端法兰的密封面采用突面形式，适配常规的非金属垫片或金属缠绕垫片安装，不需要额外加工特殊密封槽，外侧的导向挡块同时兼具行程限位作用，能防止管线位移超量导致套筒脱出，整体外形为同轴圆柱结构，安装时不需要额外预留侧向操作空间，只要保证轴向安装距离符合设计要求即可，外部没有突出的尖锐构件，适合在管廊、设备夹层等空间紧凑的管线场景使用。实际选型应用时，需要结合管线的设计压力、工作温度、轴向补偿量三个核心参数匹配对应规格，安装时要注意保证膨胀节和管线的同轴度，偏差不能超过管径的千分之五，否则会在运行过程中出现偏磨，提前损坏密封结构，另外在管线试压阶段，要临时固定膨胀节的两端限位，避免试压时的推力导致构件过度伸长，试压完成后再拆除临时固定装置，让构件进入正常工作状态。
