小型卧式风机焊接机架总成结构设计

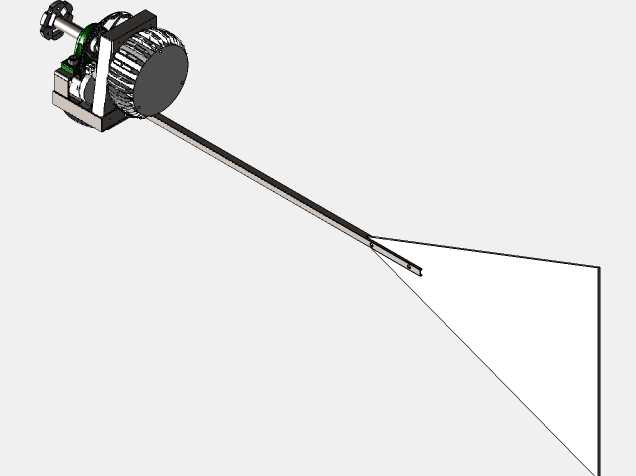

在工业通风、小型送风系统的现场安装场景里，卧式风机的机架承载性能直接决定整机运行的振动幅度与使用寿命，这款焊接式机架总成正是针对小功率卧式风机的安装需求完成的结构设计。从实际使用场景来看，这类机架多用于厂房局部送风、小型设备配套排风、户外临时通风点位的风机固定，需要兼顾安装便捷性与长期运行的结构稳定性，焊接结构的设计刚好规避了装配式机架拼接间隙带来的松动隐患，在户外多尘、有轻微振动的使用环境下，结构可靠性更有保障。

设计过程中优先考虑了动力端的安装定位精度，机架上与电机、风轮连接的安装面预留了足够的加工余量，焊接完成后可通过二次铣削保证安装面的平面度，避免电机输出轴与风轮装配后出现同轴度偏差，进而引发运行异响、轴承过早磨损的问题。机架的长条形延伸结构是为了匹配风轮的轴向安装尺寸，同时预留了风轮与防护结构的安装间隙，避免运行过程中动部件与机架发生剐蹭。从安装边界来看，机架底部预留了标准的地脚安装孔位，可直接适配常规的混凝土基础安装、钢架平台搭载两种安装方式，孔位间距按照小功率卧式风机的通用安装规范设定，不需要现场二次打孔即可完成对位安装，能有效缩短现场施工的周期。

结构受力层面，这款机架的焊接节点均做了应力分散处理，在电机安装位的承重区域增加了局部加强筋，避免电机自重加上运行振动导致焊接部位出现疲劳开裂；长悬臂段的型材选型经过挠度校核，在额定负载下的形变量控制在允许范围内，不会因为悬臂形变导致风轮运行轨迹偏移。整个机架的外形轮廓紧凑，没有多余的外凸结构，在狭小的安装空间内也能完成布设，同时焊接结构的整体刚性优于螺栓拼接的同规格机架，在风机长期启停的交变载荷作用下，结构形变更小，能有效降低整机运行的振动传递，减少配套安装基础的承重负荷。实际选型适配时，这款机架可直接匹配对应功率段的卧式离心、轴流风机安装，不需要额外做结构改制，焊接完成后做表面防锈处理即可直接投入使用，适配大部分常规工业通风场景的安装需求。
