教学演示用简易曲柄活塞联动机构

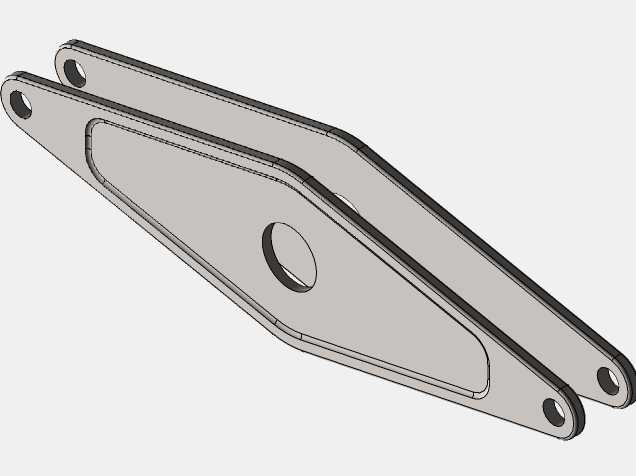

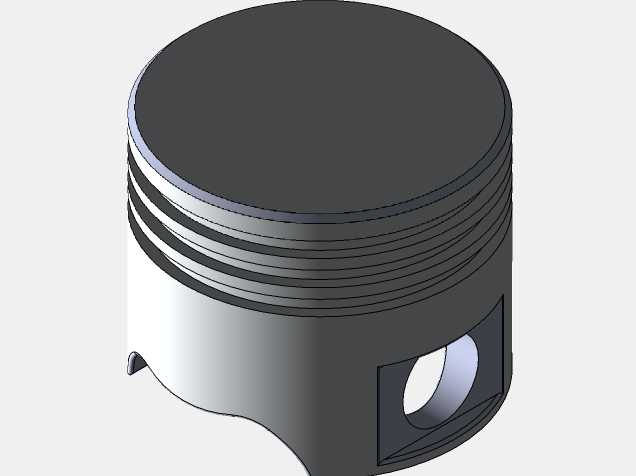

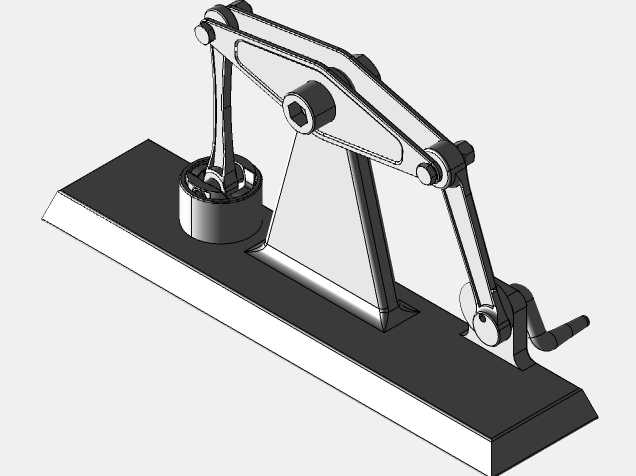

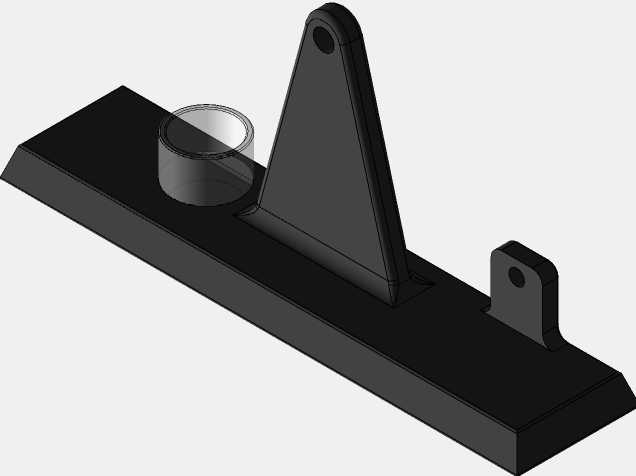

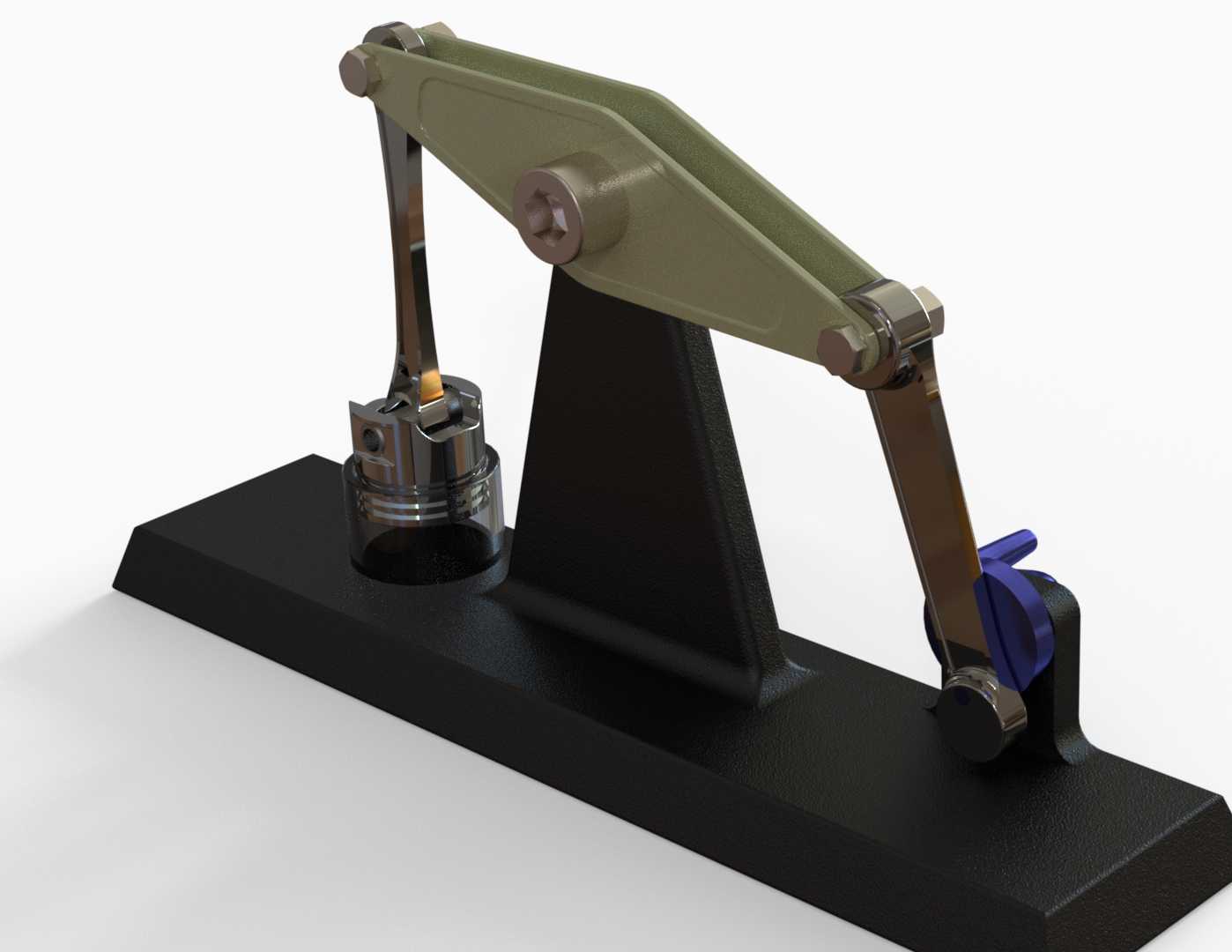

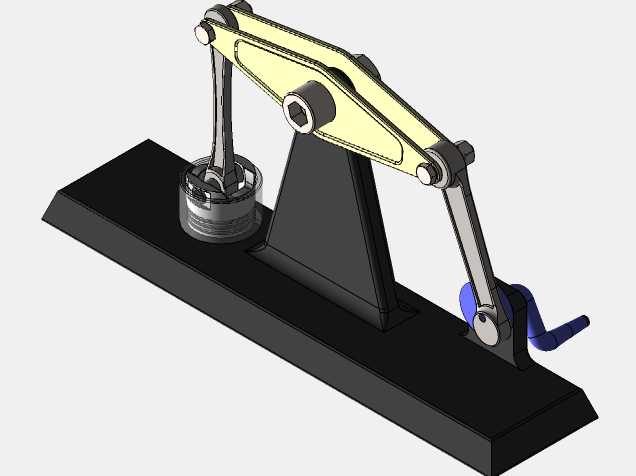

这套曲柄连杆联动结构，常被用作机械原理课程的具象演示载体，也可作为小型动力转换装置的原理验证样件，在职业院校实训台、科普展品、小型气动动力模组开发场景中都能见到同类结构的应用。整套机构通过安装底座完成所有部件的定位固定，底座采用平整矩形结构设计，预留的安装孔位可直接固定在实训台架或设备安装面上，无需额外加工转接支架，安装边界规整，适配多数标准型材架的安装孔距。支撑立座垂直固定在底座中部，为整个摇臂组件提供旋转支撑点，立座的高度经过匹配计算，保证摇臂在全行程摆动过程中不会与底座、活塞组件发生运动干涉。摇臂作为动力传递的中间构件，一端通过铰接轴与曲柄驱动端连接，另一端通过连杆与活塞组件铰接，摇臂的铰接孔位同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞、晃动的问题。活塞组件套合在立式缸筒结构内，缸筒与底座垂直固定，活塞的外径与缸筒内径采用间隙配合，配合间隙控制在0.03-0.05mm之间，既保证活塞往复运动的顺畅性，又不会出现过大的旷量影响运动精度。驱动端设置的手动拨杆可直接带动曲柄做圆周回转运动，通过摇臂、连杆的动力传递，将曲柄的回转运动转换为活塞的上下往复直线运动，整个运动过程无死点，传动路径清晰，能直观展示曲柄滑块机构的运动转换逻辑。设计过程中对各铰接点的轴销做了等直径标准化处理，所有转动配合位置都预留了润滑脂加注空间，长期反复演示操作也不会出现过度磨损。整套机构的运动行程匹配常规教学演示的观测需求，活塞往复行程、摇臂摆动角度都经过优化，运动节奏平缓，便于观测每个部件的运动状态，也可根据实际使用需求更换不同长度的连杆，调整活塞的运动行程参数，适配不同的原理验证需求。
