罗克韦尔PowerFlex525系列变频驱动器

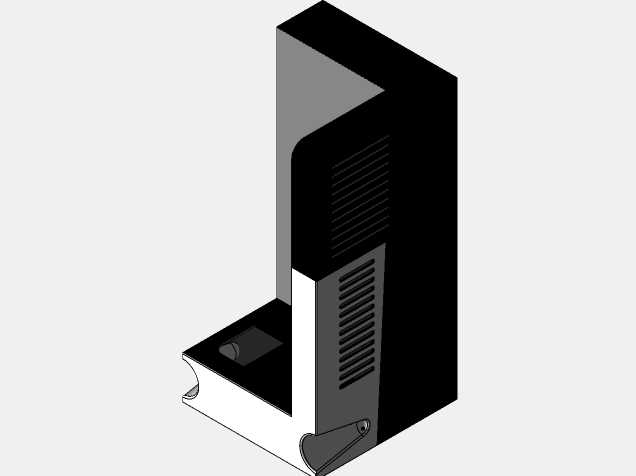

在工业传动控制场景中，低压变频驱动器是异步电机调速、能耗管控的核心执行器件，这款PowerFlex525系列变频单元的三维结构还原，完全贴合现场柜体集成、产线改造的实际选型参考需求。从结构设计逻辑来看，该驱动器采用导轨兼容+螺钉固定的双安装模式，本体宽度适配标准35mmDIN导轨的安装槽位，深度方向预留了足够的散热风道间隙，在电控柜内排布时，相邻器件间无需额外预留过大的绝缘间距，能够有效压缩柜内空间占用，适合紧凑型控制柜、分布式IO站点的传动单元集成。

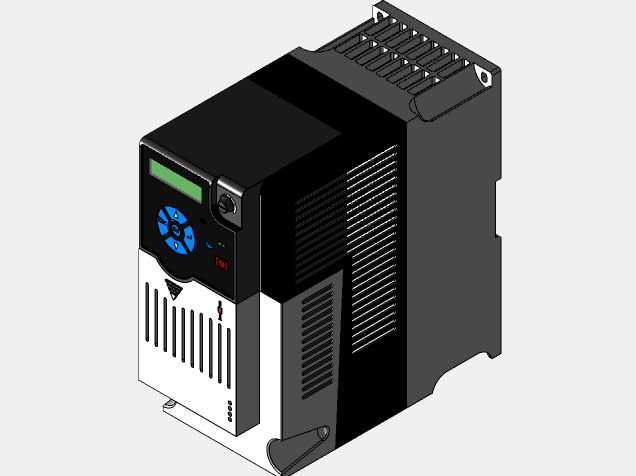

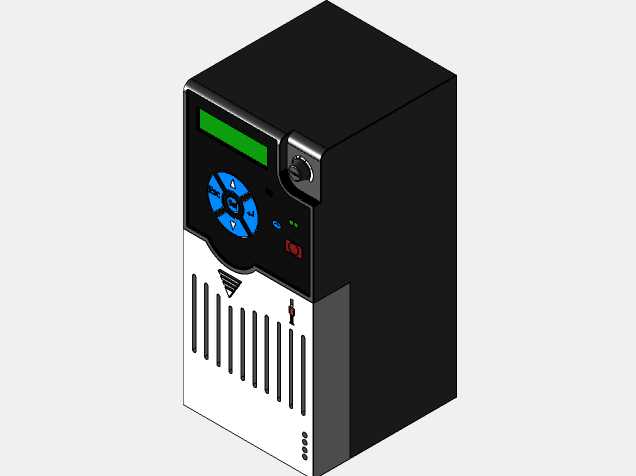

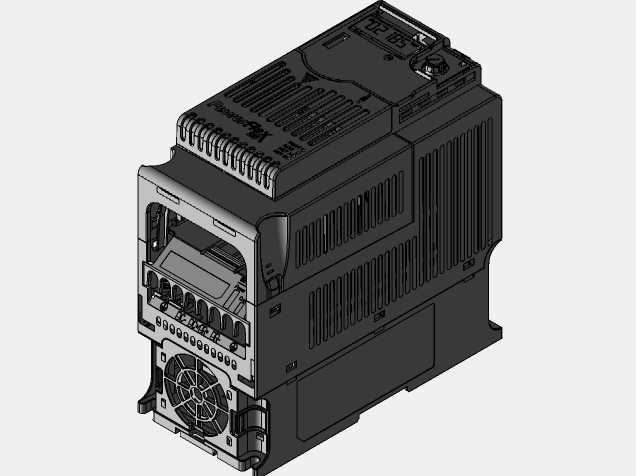

设备正面的操作面板采用嵌入式卡扣结构，带背光的数码显示屏可实时输出输出频率、电机电流、故障代码等运行参数，下方的导航按键组做了凸起式防滑处理，即便操作人员佩戴劳保手套也能完成参数整定、故障复位的操作，面板旁预留的RJ45接口支持外接远程操作面板，可满足柜门安装、异地操作的场景需求。机身侧面的散热鳍片采用一体化压铸成型结构，风道走向为下进上出，与柜内常规的热气流上升路径完全匹配，无需额外加装导流风道即可满足额定负载下的散热要求，功率端子与控制端子做了明确的物理分区，强电接线区位于机身下部，带防触电护板结构，弱电控制端子位于机身侧上方，强弱电走线可完全分离，避免柜内布线时的电磁干扰问题。

从实际应用场景出发，这类变频驱动器可覆盖0.4kW到11kW功率段的低压三相异步电机驱动需求，广泛应用在输送线调速、风机水泵节能改造、小型机床主轴传动、包装设备辊筒驱动等场景，三维模型完整还原了设备的安装孔位、接线端子位置、操作面板尺寸、散热结构轮廓，结构设计人员在做电控柜布局时，可直接调用该模型完成干涉检查、开孔尺寸标注、布线空间预留，无需反复核对二维样本的尺寸参数，能够大幅减少柜体设计阶段的尺寸核对工作量，也能提前规避安装时出现的器件碰撞、接线空间不足等现场问题。模型的细节还原度覆盖了设备本体的卡扣结构、固定挂耳、散热格栅、标识区域的轮廓，完全匹配实物的装配边界，不管是做产线三维可视化演示，还是做电气柜的数字化孪生建模，都能直接复用该结构模型，无需二次修整外形尺寸。
