带螺杆星形手拧调节旋钮结构设计

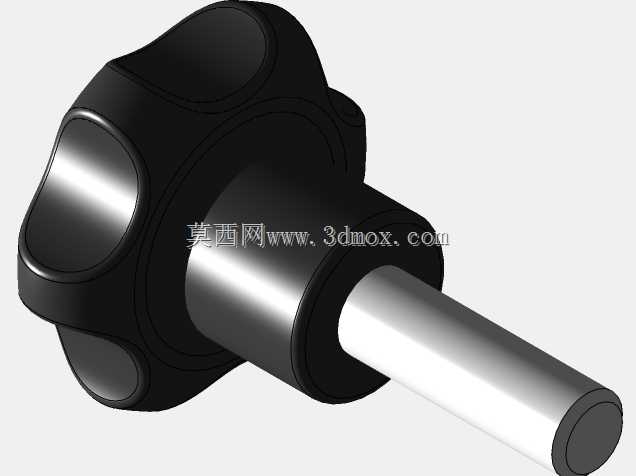

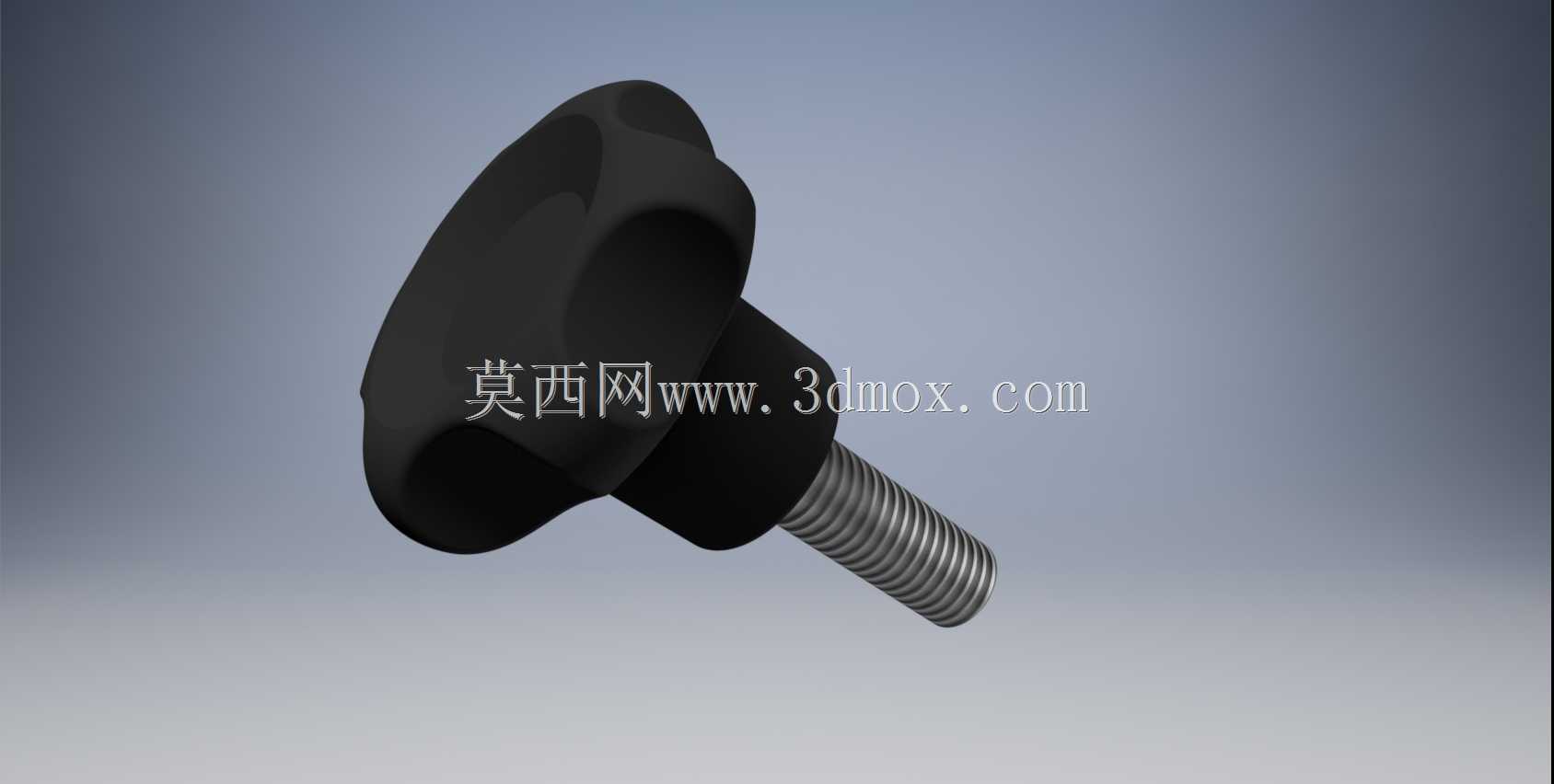

这类带螺杆的星形手拧旋钮，在各类工业设备、工装夹具、检测治具上的应用十分广泛，核心作用是无需额外工具即可完成手动锁紧、位置调节、部件压紧的操作，在需要频繁拆装、快速调整工位的场景下，能大幅降低操作耗时，提升装配与调试效率。从结构设计来看，旋钮头部采用多瓣星形的外轮廓，并非单纯为了造型辨识度，而是充分考虑了手动操作时的施力角度——手指捏握时每一个瓣状凸起都能提供足够的摩擦阻力，即使手上沾有少量切削液、润滑油，也能稳定施加扭矩，不会出现打滑脱手的情况，相比普通滚花旋钮，这种结构在同等施力条件下能传递更大的锁紧力矩，适合需要一定预紧力的连接场景。螺杆部分采用标准公制外螺纹，适配M6至M10范围的常规内螺纹安装位，设计时预留了足够的螺纹旋合长度，既可以直接拧入设备本体的螺纹孔，也可以配合螺母实现通孔位置的锁紧固定，安装边界灵活，能适配不同板厚的安装基材。头部与螺杆的衔接位置做了圆弧过渡处理，避免应力集中导致的根部断裂问题，长期反复拧动也不会出现连接部位松脱或断裂的情况。旋钮头部采用哑光硬质材质，表面做了防滑的细微纹理处理，既不会因为过于光滑导致操作打滑，也不会因为棱角过于尖锐划伤操作人员的手部，在设备维护、工装调整的高频操作场景下，能有效降低操作疲劳感。在实际选型应用中，这类旋钮常被用在设备防护门的快速锁紧、工装夹具的位置定位、可调导轨的行程固定、检测设备的试样压紧等场景，相比需要扳手操作的普通螺栓，手动操作的特性能满足无工具场景下的快速调节需求，同时星形头部的尺寸经过人体工学优化，直径大小适配成年人手掌的捏握范围，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致施力不足锁紧失效。设计时还考虑了不同安装场景的适配性，螺杆长度可根据实际安装厚度调整，头部的瓣数经过反复验证，三到四瓣的结构既能保证足够的施力点，也不会因为瓣数过多导致边角容易积灰、难以清洁，适合在车间生产、实验室检测等不同环境下长期使用。
