LED灯泡外壳3D打印成型模具结构设计

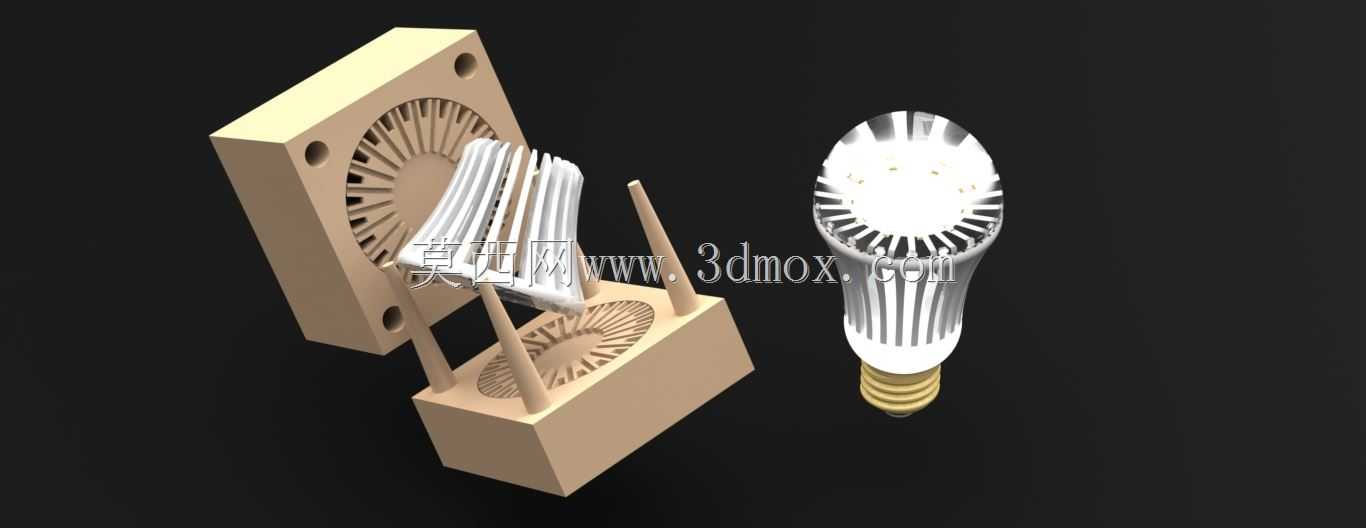

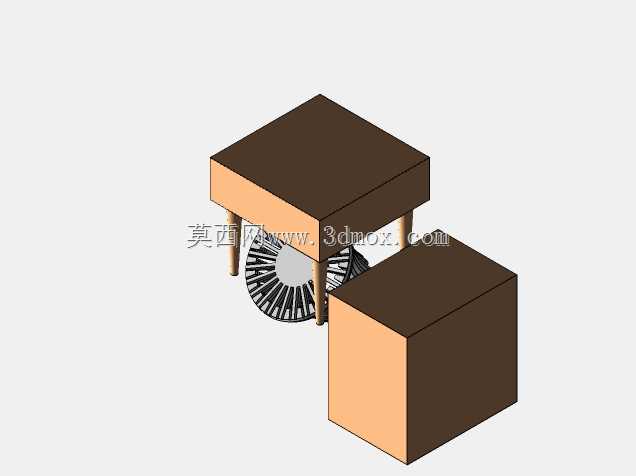

这套模具结构针对LED灯泡散热外壳的小批量试制场景开发，适配桌面级FDM与光固化3D打印设备的加工边界，无需传统钢模的复杂加工工序，可快速完成灯泡外壳的样件打样与小批量生产验证。模具采用上下对开的分体式结构，动模与定模的分型面沿着灯泡外壳的散热鳍片最大轮廓线设置，避免脱模过程中刮伤鳍片表面的散热纹理，同时在模具四角设置了定位导柱，合模时可自动对齐型腔位置，保证壳体壁厚的均匀性，导柱的直径与安装孔的间隙控制在0.1mm以内，既保证合模顺畅，又不会出现型腔错位导致的壳体壁厚偏差问题。型腔部分完全复刻LED灯泡外壳的外部散热结构，密集的径向散热鳍片在模具上采用整体式成型设计，无需额外镶件，减少3D打印后的装配工序，鳍片的脱模斜度设置为1.5度，既保证散热鳍片的有效散热面积不被过度削减，又能让成型后的壳体顺利从型腔中脱出，不会出现鳍片断裂或卡模的问题。模具的浇口设置在灯泡螺口安装端的中心位置，采用点浇口结构，成型后浇口残留痕迹小，无需大量后处理打磨工序，适配小批量试制阶段的快速生产需求。在安装边界上，这套模具的整体外形尺寸适配常规200mm成型幅面的桌面3D打印机，无需大尺寸工业级打印设备即可完成加工，模具的上下模合模后的总高度控制在180mm以内，可放入常规的光固化打印腔体完成制作。模具的顶出结构采用均匀分布的顶杆设计，顶杆位置对应灯泡外壳的非外观面，也就是螺口连接的端面位置，顶出时受力均匀，不会在外观散热面上留下顶出痕迹，保证成型后壳体的外观完整性。这套模具主要用于LED灯泡新产品开发阶段的结构验证，可快速打印模具后完成塑料壳体的低压注塑或者浇铸成型，快速验证外壳的散热结构尺寸、安装配合精度，相比传统开钢模的试制周期，能大幅缩短前期研发的验证周期，同时降低小批量打样的成本，适合照明产品研发阶段的结构迭代使用，在试制过程中可根据每次成型的壳体尺寸偏差，快速修改三维模型重新打印模具，完成结构优化调整，无需对钢模进行复杂的补焊、铣削加工，适配研发阶段频繁改型的需求。
