模具弹出门锁锁型特征滑块结构

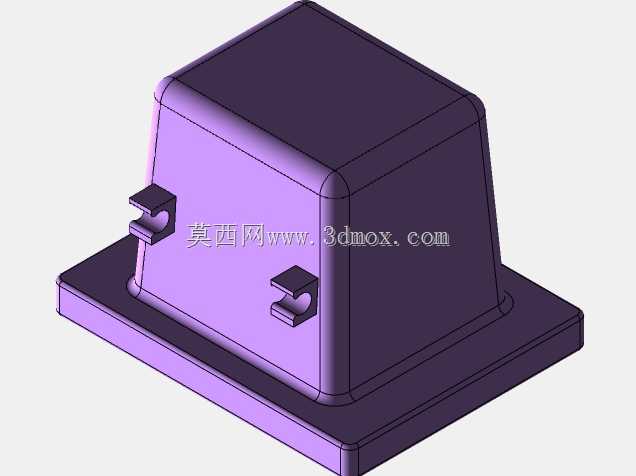

这套滑块结构主要应用于带插销锁型特征的注塑件生产场景，在日常接触的家电外壳、汽车内饰卡扣件、消费电子壳体类注塑生产中，这类带侧向锁止倒扣的结构十分常见，若没有对应的侧向抽芯滑块机构，注塑完成后塑件会被模具内的倒扣结构牢牢卡住，无法直接沿开模方向顶出，强行脱模会直接拉裂塑件的锁扣特征，造成批量废品。

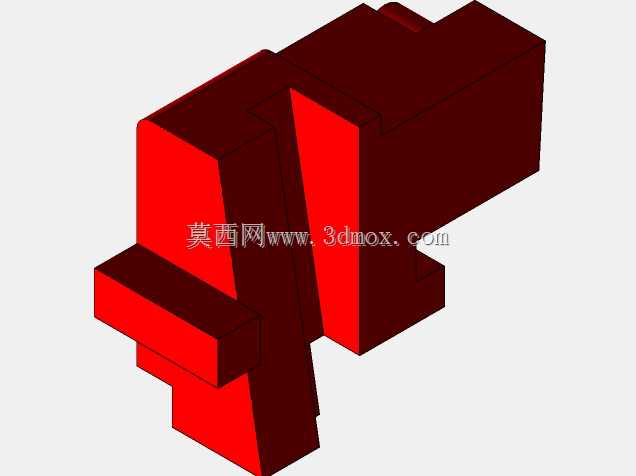

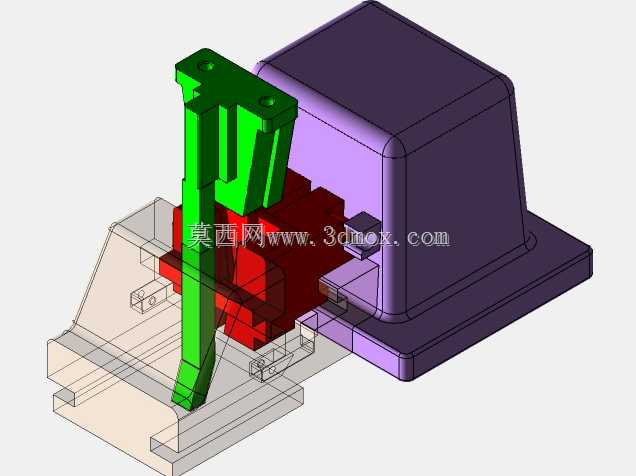

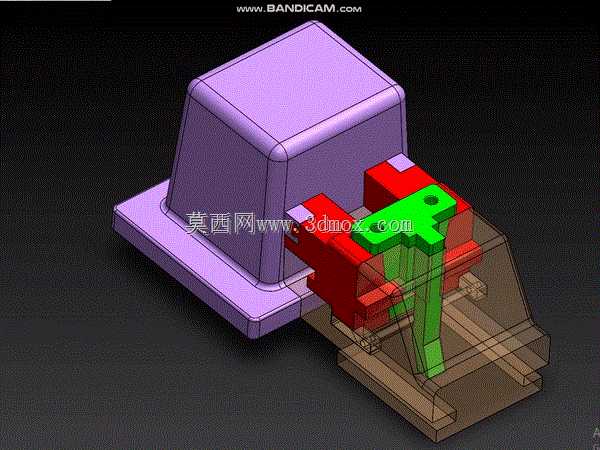

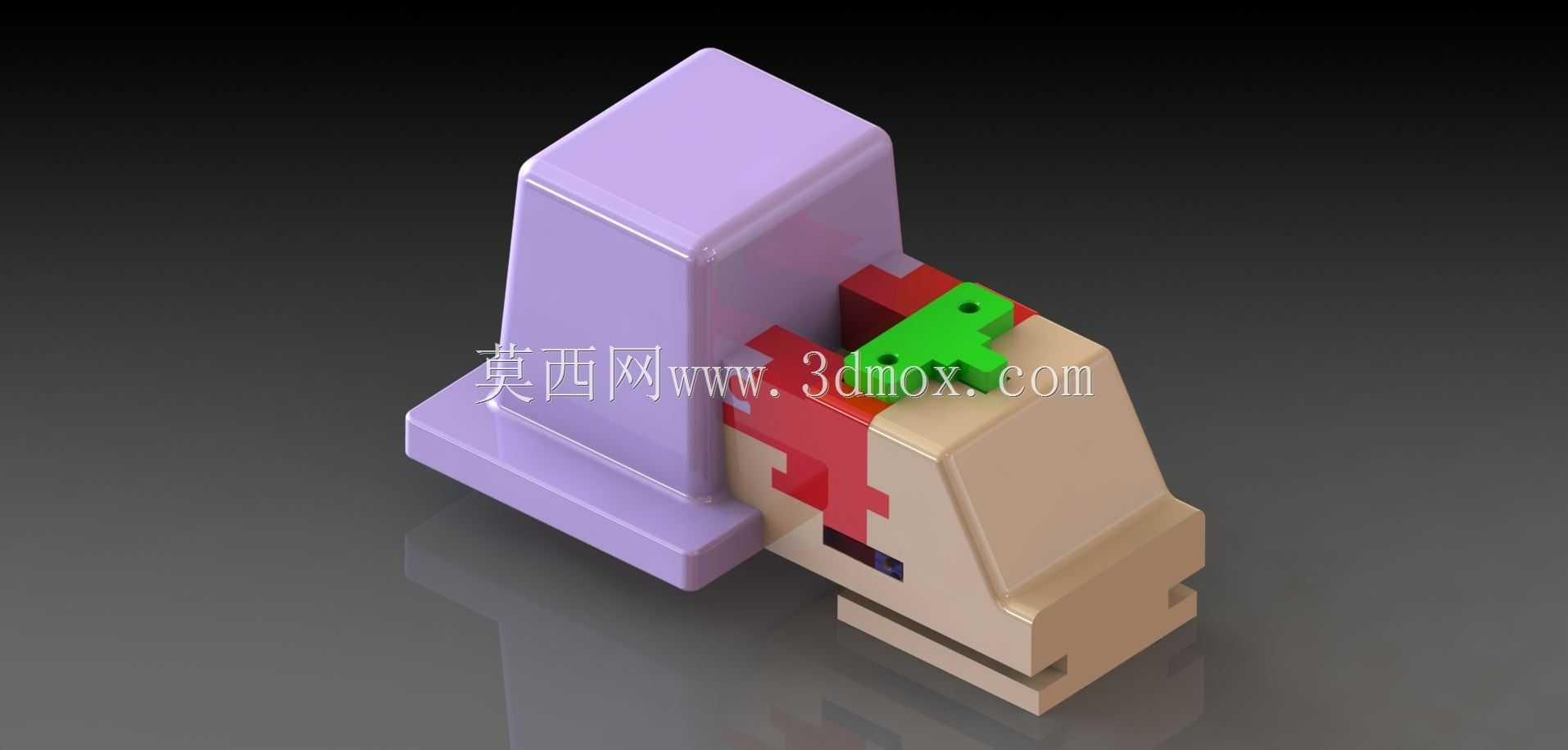

整套滑块采用对称式双部件布局，两个结构完全一致的滑块组件沿模具腿的垂直运动轴线对称分布，开模过程中，随着动定模逐步分离，斜导柱会带动两个滑块同时向外侧做水平滑移，滑移行程刚好覆盖锁型特征的倒扣深度，当滑块完全退到倒扣边界之外时，顶出机构才能顺利将塑件从模腔中推出，合模过程中滑块又会在锁紧块的作用下精准复位，保证合模后滑块位置无偏移，避免注塑过程中出现飞边、错位等成型缺陷。

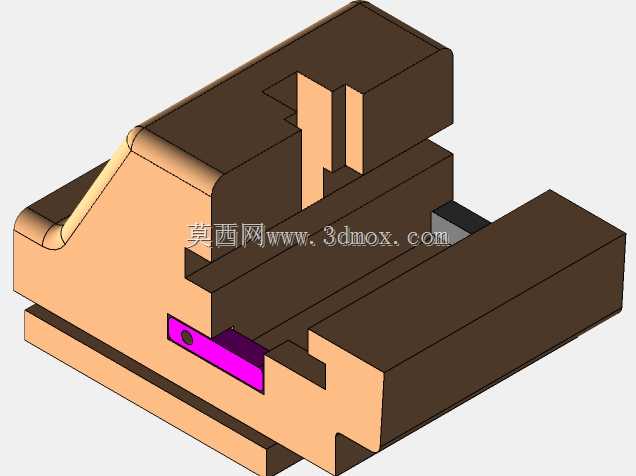

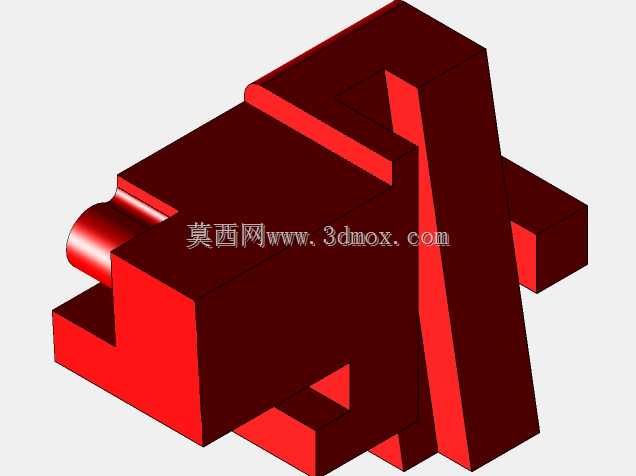

从结构设计逻辑来看，滑块的导向段采用了梯形导轨配合形式，导轨与模架上的导向槽采用H7/f6的间隙配合，既保证滑块滑动过程顺畅无卡滞，又能控制滑块的配合间隙在0.02mm以内，避免注塑时高压熔料钻入配合间隙产生飞边。滑块的成型端直接加工出锁型特征的型腔面，成型面的粗糙度控制在Ra0.8以下，保证成型后塑件锁扣位置的表面质量，不需要额外做二次抛光处理。滑块尾部设置了耐磨块安装位，耐磨块采用淬火钢材制作，可在长期反复开合模的摩擦过程中保护滑块主体，磨损后只需更换耐磨块即可，不需要整体更换滑块，大幅降低模具维护成本。

安装边界上，滑块的整体高度适配模架的B板厚度，安装时不需要额外对模架做大规模改造，斜导柱的倾斜角度设置为18度，这个角度兼顾了抽芯行程和开模行程的匹配度，不会因为角度过大导致斜导柱受力断裂，也不会因为角度过小需要额外增加开模距离。滑块的复位弹簧安装孔位做了同轴度公差约束，保证弹簧施力均匀，避免滑块复位过程中出现偏载卡滞，同时滑块上设置了行程限位结构，抽芯到设定行程后会被限位块挡住，防止滑块从导向槽中脱出。在实际生产验证中，这套结构可以稳定应对ABS、PC、PP等常用注塑材料的成型需求，锁型特征的成型尺寸公差可以稳定控制在±0.03mm以内，完全满足塑件的装配锁止要求，不会出现锁扣配合过松或者过紧的问题。
