流线型手柄注塑模具分层结构设计

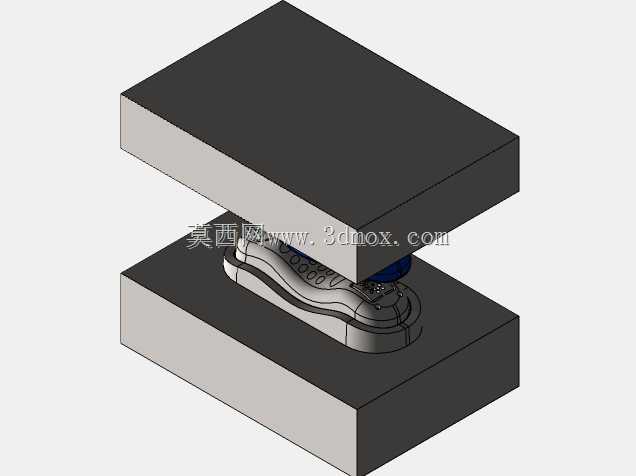

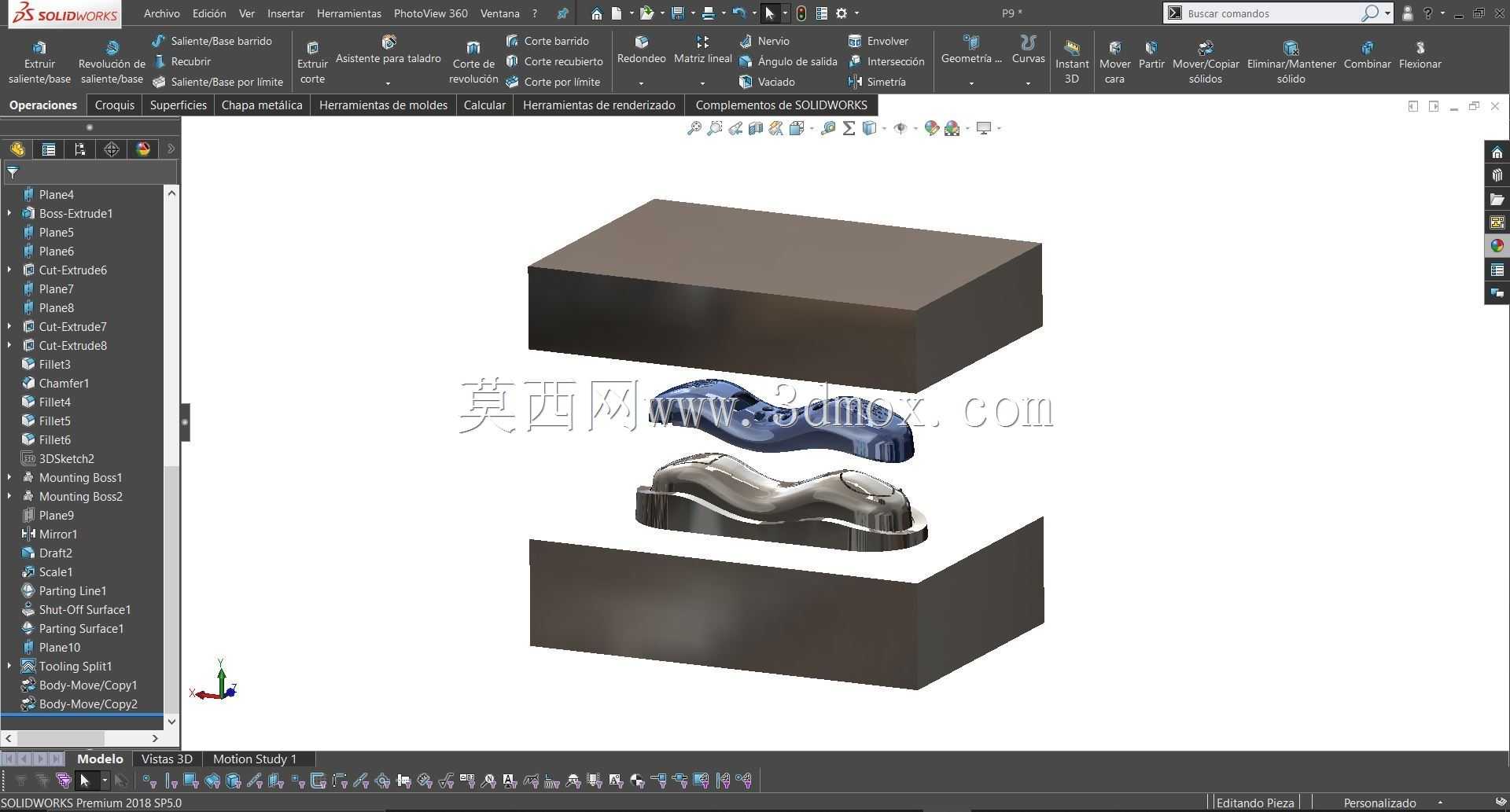

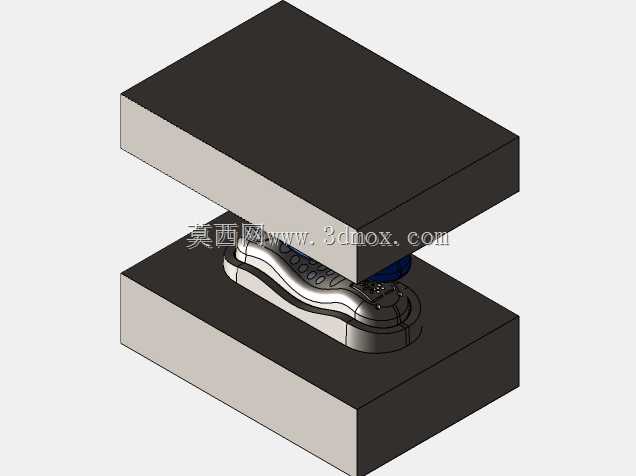

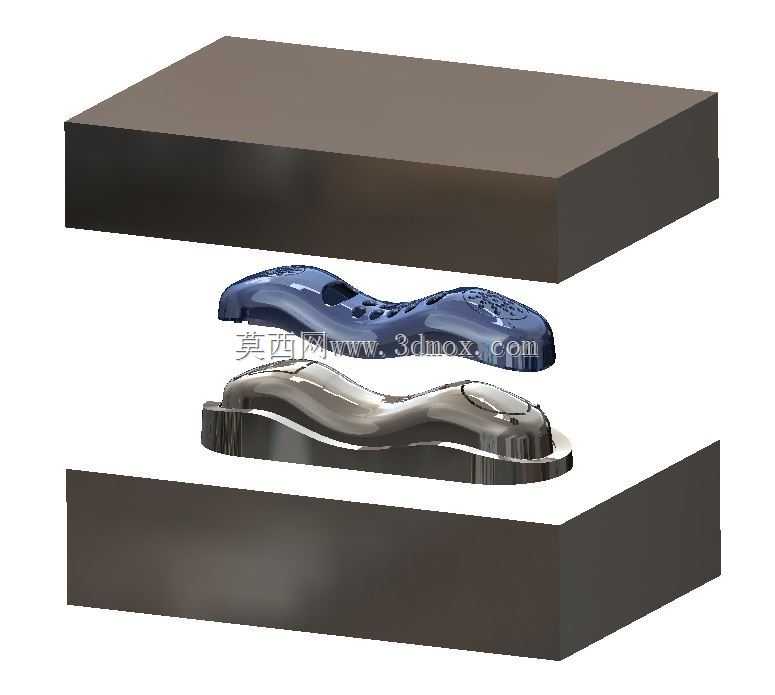

这套模具针对带曲面流线造型的手持类塑料件开发，核心应用场景是日用消费电子、小型家居用品类的注塑量产环节，适配卧式注塑机的安装接口，模架采用标准龙记模坯规格，上下模座的安装孔位完全匹配常规200吨级注塑机的工作台定位尺寸，无需额外加工转接板即可快速上机装夹。从结构拆分来看，模具采用单分型面两板模结构，型腔与型芯分别固定在上下模座内，分型面完全贴合塑件的最大轮廓边线，避免飞边产生的同时，也能保证开模时塑件留在动模侧，配合顶出机构实现自动脱模。塑件本身是带人体工学曲面的手持外壳，表面有细微的防滑纹理与装饰凹槽，设计时特意将纹理区域全部布置在型腔侧，通过电火花加工完成纹理蚀纹，型芯侧则负责成型塑件的内部安装筋位与卡扣结构，筋位厚度控制在主体壁厚的0.6倍，避免注塑时出现缩痕。冷却水道采用环绕式布置，距离型腔表面的距离保持在15-20mm区间，水道直径10mm，进出水接头布置在模架的非操作侧，避免与注塑机的周边管路产生干涉。导向系统采用四个导柱导套配合，导柱布置在动模侧，导套压入定模座，合模时的导向精度可以控制在0.02mm以内，避免型腔型芯错位导致塑件壁厚不均。浇注系统采用侧浇口进料，浇口位置选在塑件的非外观端面，开模后可以通过人工或自动切浇口工装快速去除，不会在外观面留下明显浇口痕迹。排气槽开设在分型面的熔体最后填充位置，槽深0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶缺陷，也不会产生溢料飞边。整套模具的顶出采用圆顶针配合顶块的组合方式，顶针布置在塑件的筋位、卡扣等受力位置，顶块则贴合塑件的大平面区域，保证顶出时受力均匀，不会顶白或顶变形塑件。在实际量产场景中，这套模具适配PP、ABS等常用热塑性塑料，成型周期可以控制在30秒以内，量产时的尺寸稳定性可以满足MT5级精度要求，完全适配中小批量的手持类塑料外壳生产需求，模架的整体闭合高度、开模行程都经过严格核算，适配对应吨位注塑机的最大开模距离，不会出现开模行程不足无法取件的问题。
