21mm可调式家具支撑脚结构设计

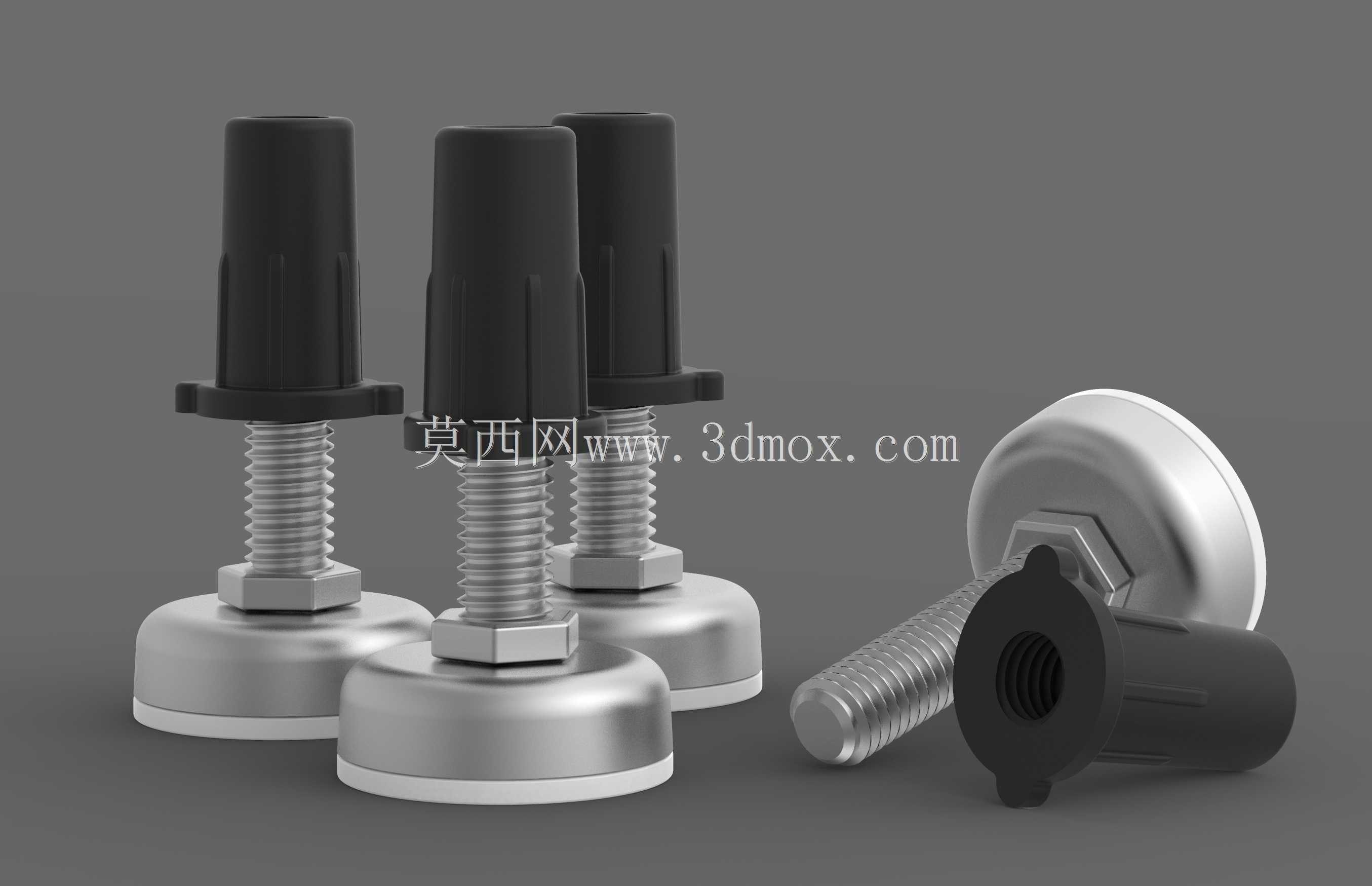

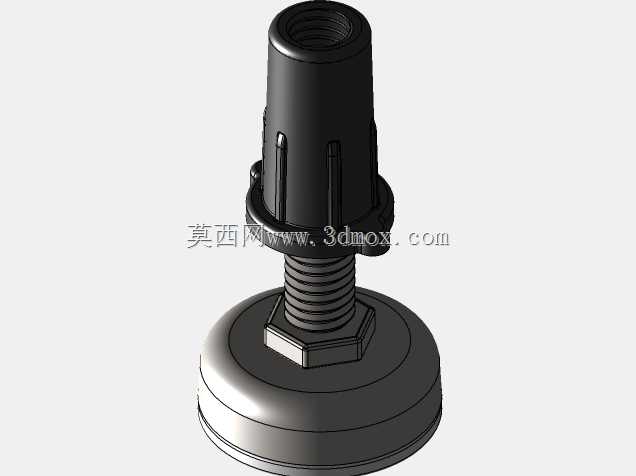

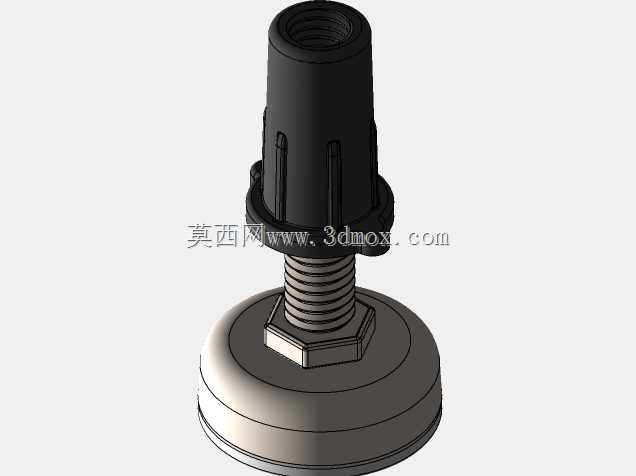

这款可调支撑脚主要应用于各类民用家具、轻型工业操作台、实验室置物架的底部支撑场景，核心作用是在地面存在平整度偏差时，通过调节结构实现支撑面的水平校准，避免家具或架体出现倾斜、晃动、放置不稳的问题，同时底部的软垫结构可以隔绝金属底座与地面的直接接触，减少挪动时的地面划伤，也能降低设备运行或物品放置时产生的震动传导。从结构设计来看，整个部件分为三个功能段：顶部的塑料嵌件是与家具腿的连接部分，采用内螺纹孔结构，可以直接拧入家具腿底部预设的外螺纹连接柱，塑料材质的选用一方面降低了整体重量，另一方面嵌件外侧的防滑筋结构可以在安装时提供足够的拧转摩擦力，不需要额外工具就能完成初步安装，同时塑料与木质、塑料家具腿的接触不会出现金属件常见的锈迹污染问题。中间的调节段采用金属螺杆搭配锁紧螺母的结构，螺杆与底部底座为刚性连接，转动底座就可以带动螺杆在顶部嵌件的内螺纹中旋进旋出，实现整体支撑高度的微调，调节范围适配21mm直径规格的安装边界，当高度调整到合适位置后，拧紧锁紧螺母贴紧顶部嵌件的下端面，就可以锁死当前调节高度，避免使用过程中因为承重震动出现螺杆回转、高度偏移的问题。底部的支撑底座采用金属包边加底部防滑软垫的设计，金属底座提供足够的承重强度，边缘做了圆弧过渡处理，避免尖锐边角磕碰划伤，底部的软垫采用耐磨防滑材质，既可以增大与地面的摩擦力，防止家具受外力出现移位，也能在瓷砖、木地板等光洁地面使用时，避免金属底座摩擦留下难以清除的划痕。设计过程中重点考虑了安装的便捷性，不需要复杂的安装工具，仅靠手工拧转就能完成高度调节与锁止，整体尺寸适配常规直径21mm的家具腿安装位，螺杆长度预留了足够的调节行程，可以覆盖大多数室内地面的平整度偏差范围，同时各部件的连接公差做了合理控制，既保证调节时转动顺畅无卡滞，又不会出现螺纹间隙过大导致的晃动问题。在实际选型使用时，需要注意匹配家具腿底部的连接螺纹规格，确保顶部嵌件的内螺纹与家具腿的外螺纹参数一致，安装时先将顶部嵌件完全拧入家具腿底部，再将底座连带螺杆拧入嵌件，把家具放置到预定位置后，逐个转动各支撑脚的底座，观察水平状态直到架体完全平稳，最后拧紧锁紧螺母完成固定，这种结构相比固定高度的支撑脚，对安装地面的要求更低，适配性更强，在各类需要水平放置的轻型支撑场景中都有广泛的应用空间。
