精密线缆对接接触导通夹具结构

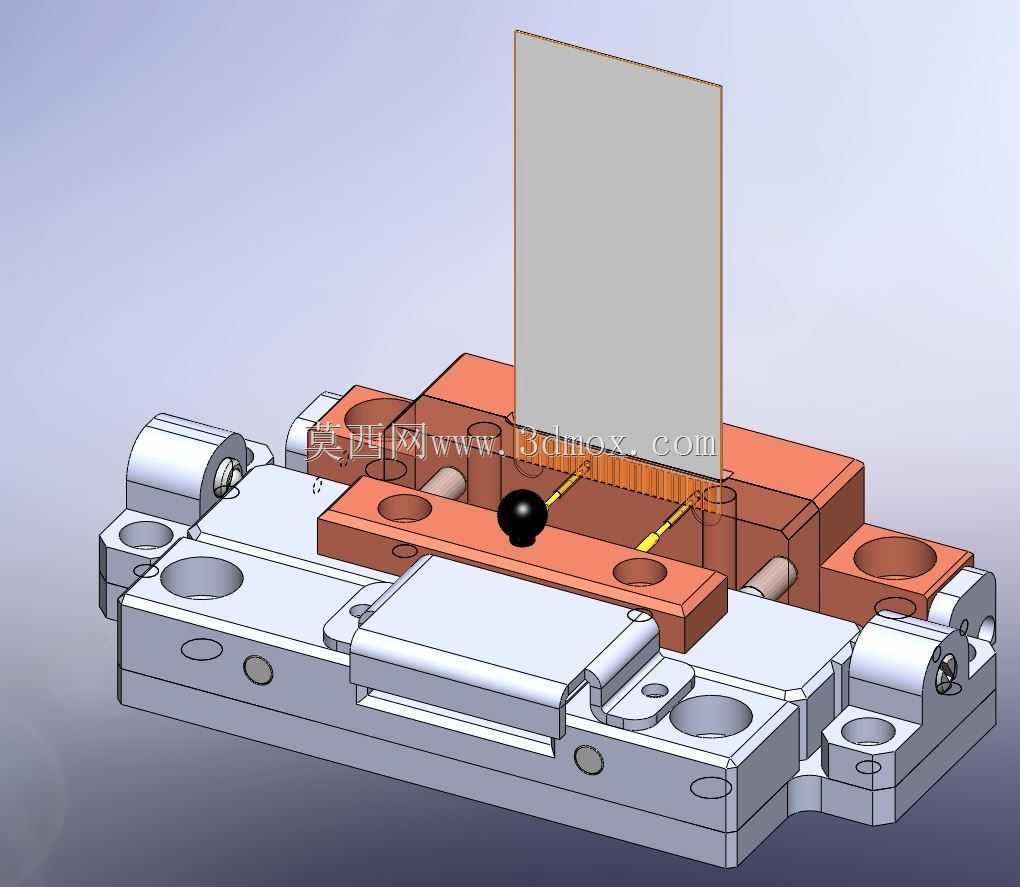

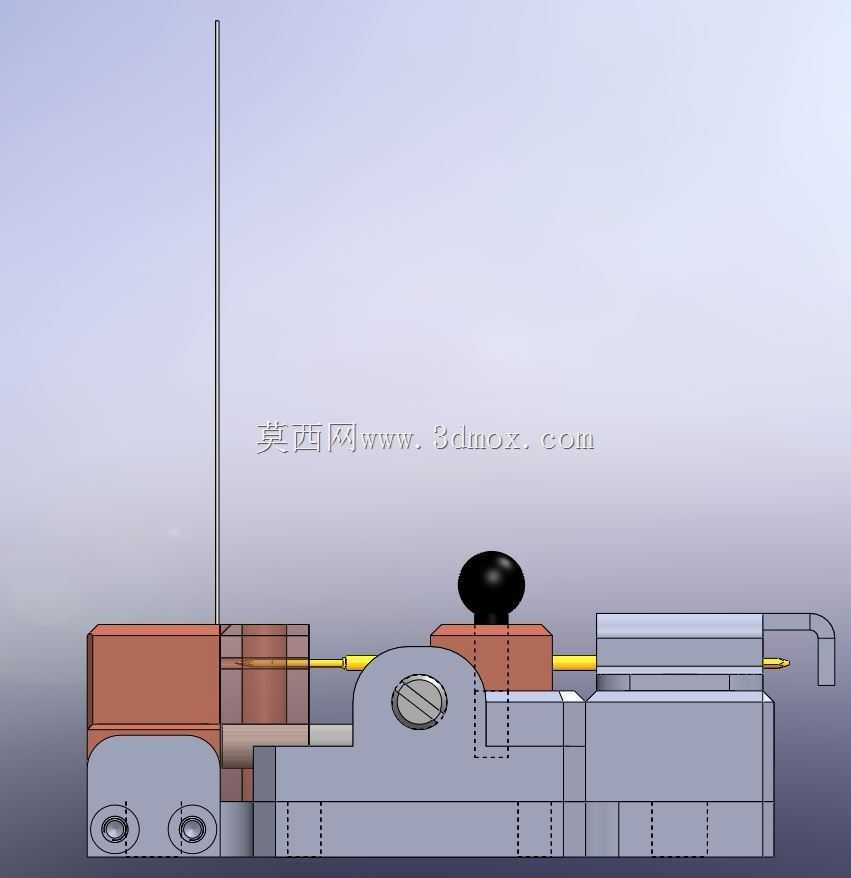

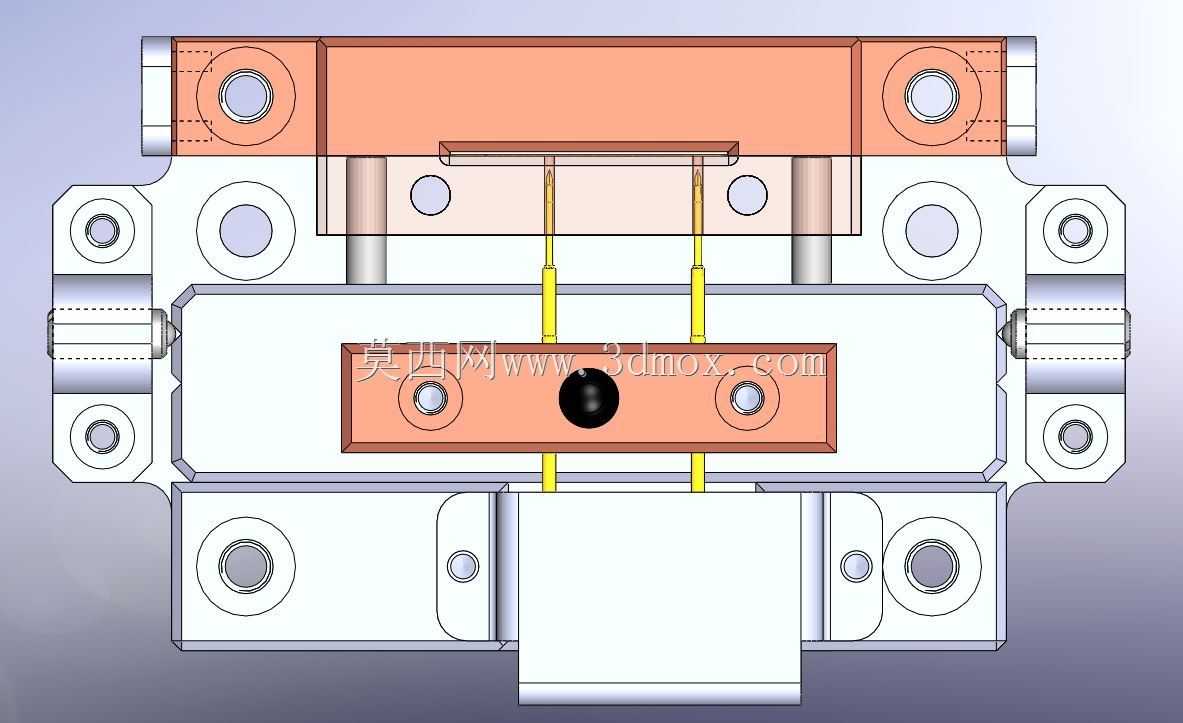

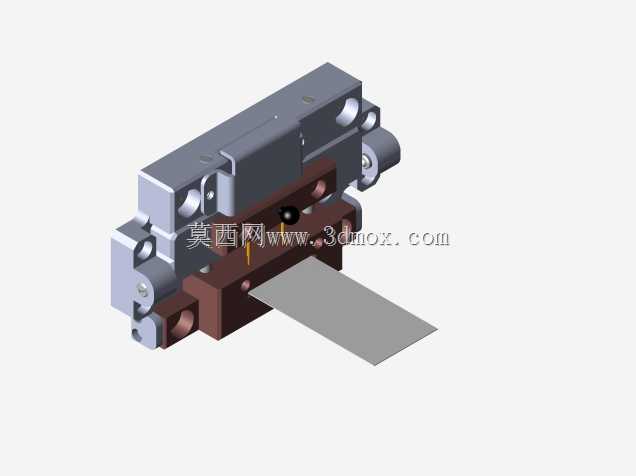

这套结构主要面向小规格多芯线缆的导通测试、线束压接前预定位场景，在消费电子线束加工、低压电控柜内部接线工序中十分常用，能解决细芯线缆插接时对位不准、接触压力不均导致的测试误判问题。整套结构采用分层叠装设计，底部为硬质铝合金加工的安装基座，基座上预留了多组沉头安装孔，可直接固定在测试台面板或者流水线接驳工位的台面上，安装孔位间距适配主流测试工装的通用安装尺寸，不需要额外做转接板加工。基座上方的橙色绝缘座采用耐温工程塑料加工，内部嵌装了多组平行布置的弹性接触探针，探针的行程预留了0.8mm的压缩余量，既能保证线缆插入后接触可靠，又不会因为压力过大刺断线芯内部的铜丝。绝缘座两侧配置了弹簧压合的锁止模块，当待接线缆的插片垂直插入接触槽后，两侧的压块会在弹簧作用下自动卡紧插片两侧的定位缺口，不需要额外拧动紧固件，单手即可完成插拔操作，单工位操作耗时比传统螺栓接线方式缩短70%以上。设计时特意将接触槽的宽度做了0.2mm的正公差处理，适配不同厚度的镀锡铜插片，避免因为插片厚度公差导致的卡滞或者接触间隙。基座中部的滑动定位块可以根据线缆插片的插入深度做前后调整，调整范围覆盖15mm，能兼容3到10mm不同插入深度的接触件，调整到位后通过侧面的紧定螺钉锁死，不会因为多次插拔出现位置偏移。整套结构的外露金属部件都做了镀镍防锈处理，绝缘件的耐温等级达到120摄氏度，满足车间常规生产环境的长期使用要求，接触探针的接触电阻控制在5毫欧以内，大电流通过时不会出现局部发热烧蚀的问题。在实际产线应用中，这套结构可以多组并排拼装，组成多通道线缆测试工装，一次装夹就能完成多根线缆的导通、耐压测试，不需要逐根接线对位，大幅提升线束检测工序的作业效率。结构上没有易损的复杂传动部件，日常维护只需要定期清理接触槽内的铜屑灰尘，接触探针达到使用寿命后可以单独更换，不需要整体更换基座，后期维护成本极低。
