可伸缩沙发用L型金属铰链结构设计

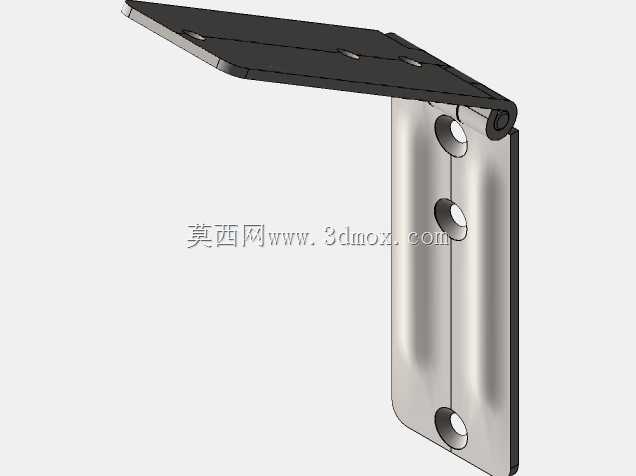

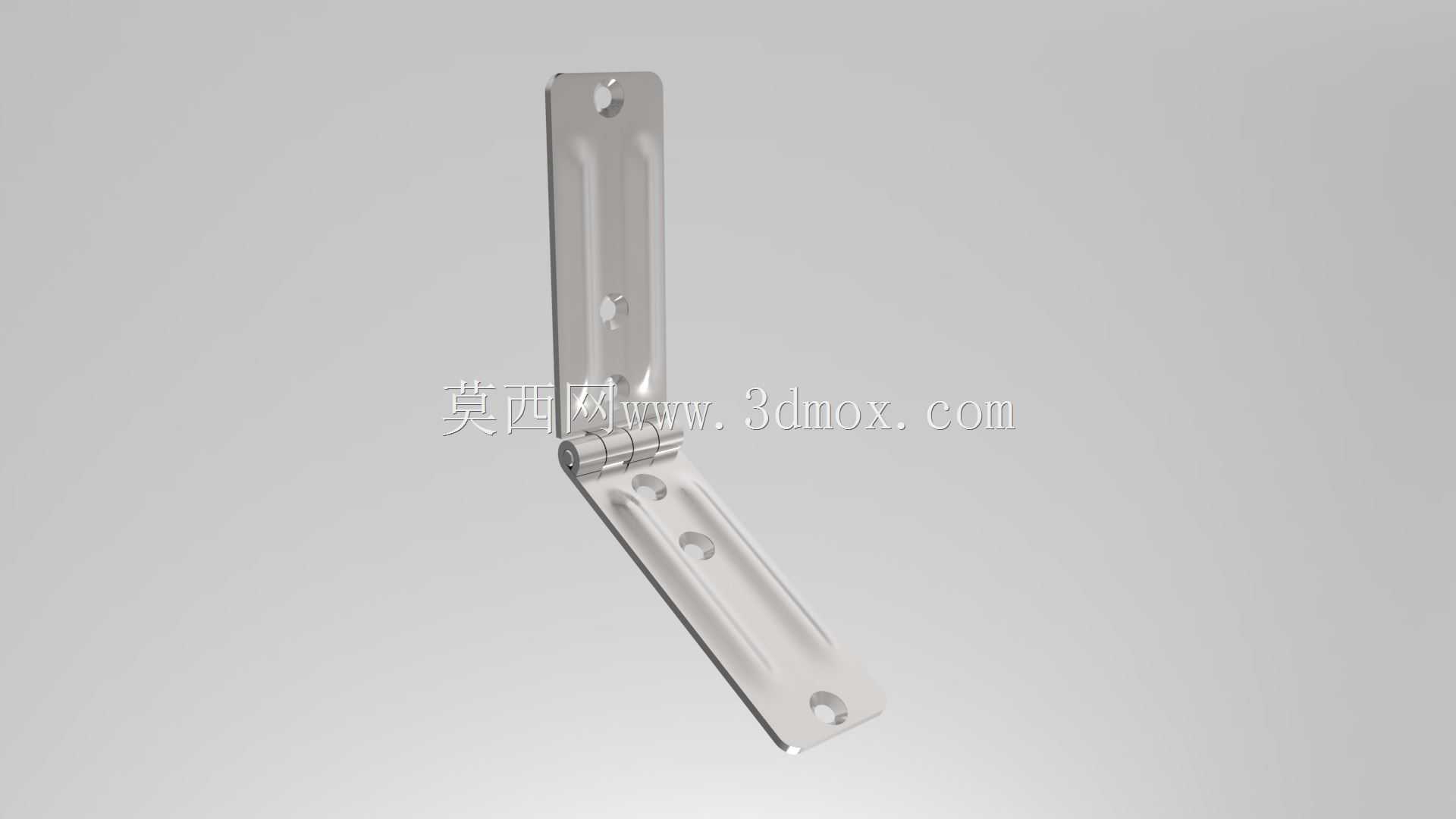

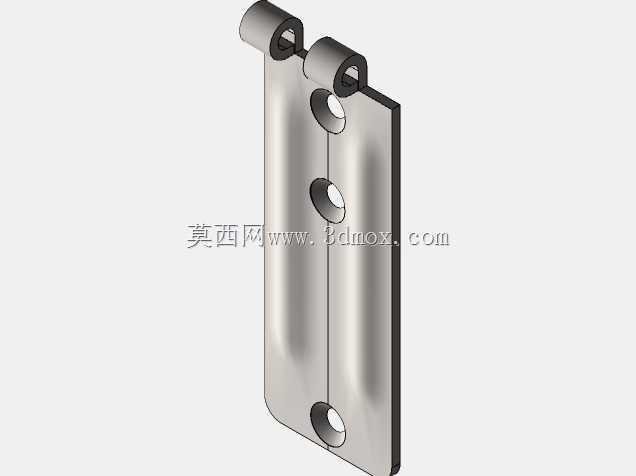

这款L型金属铰链主要面向可伸缩功能沙发的结构连接场景，日常也可适配需要90度翻转折叠的家具活动部位，承担活动段与固定段之间的铰接承载作用，保证部件翻转过程中运动轨迹稳定，无卡滞、松旷问题。从实际使用需求出发，设计时优先考虑了家具频繁开合的耐用性，整体采用冲压成型的金属板材结构，两个安装支臂分别对应固定侧与活动侧的安装面，支臂表面冲压有加强筋结构，在不增加板材厚度的前提下提升支臂的抗弯折强度，避免长期承重后出现支臂变形导致的开合不畅问题。铰接部位采用卷边合页结构，销轴贯穿卷边筒实现转动连接，转动副的配合间隙控制在合理范围，既保证转动时的顺滑度，又不会因间隙过大产生活动段晃动的问题。安装边界方面，两个支臂的安装孔位按照家具常用的板材安装间距设置，每个支臂预留多个安装孔，适配不同规格的自攻螺丝固定，安装时无需额外打孔适配，可直接对应常规沙发木架的预装位置，降低现场安装的调整工作量。支臂的边缘做了圆角钝化处理，避免安装和使用过程中划伤面料或者安装人员，表面做了防锈镀层处理，适配家具内部相对封闭、易积潮的使用环境，长期使用不会出现锈蚀脱落污染内部填充物的问题。设计过程中参考了实物测绘的尺寸数据，转动角度覆盖沙发伸缩机构所需的开合范围，当活动段完全展开时，两个支臂呈90度垂直状态，可承担活动段伸展后的静态载荷，当活动段收回时，铰链可随活动段同步转动折叠，不会与周边的沙发框架、填充层产生运动干涉。这类铰链在功能沙发的伸缩机构中属于核心连接部件，除了基础的铰接转动功能外，还需要承受活动段坐面的人体载荷，因此在结构设计时对支臂的受力点做了局部加厚处理，铰接部位的卷边层数也做了加强，避免频繁开合后卷边开裂、销轴脱出的问题。建模过程中还原了冲压件的拔模斜度、加强筋的冲压深度、安装孔的沉头结构，所有尺寸均按照实际测绘的实物参数设置，可直接用于家具结构设计的装配验证，也可作为同类型五金件选型的参考模型，帮助结构设计师在方案阶段确认安装空间、运动轨迹是否匹配整体设计要求，减少后续打样调整的次数。
