多规格16C方形弹性筒夹夹具设计

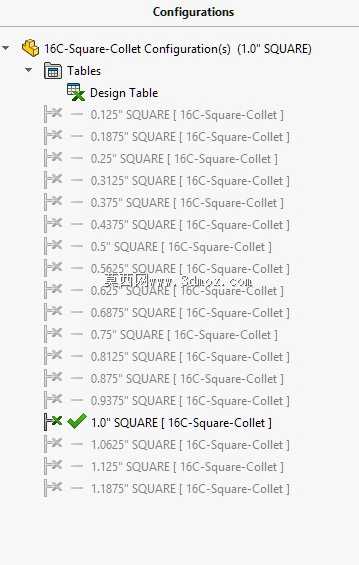

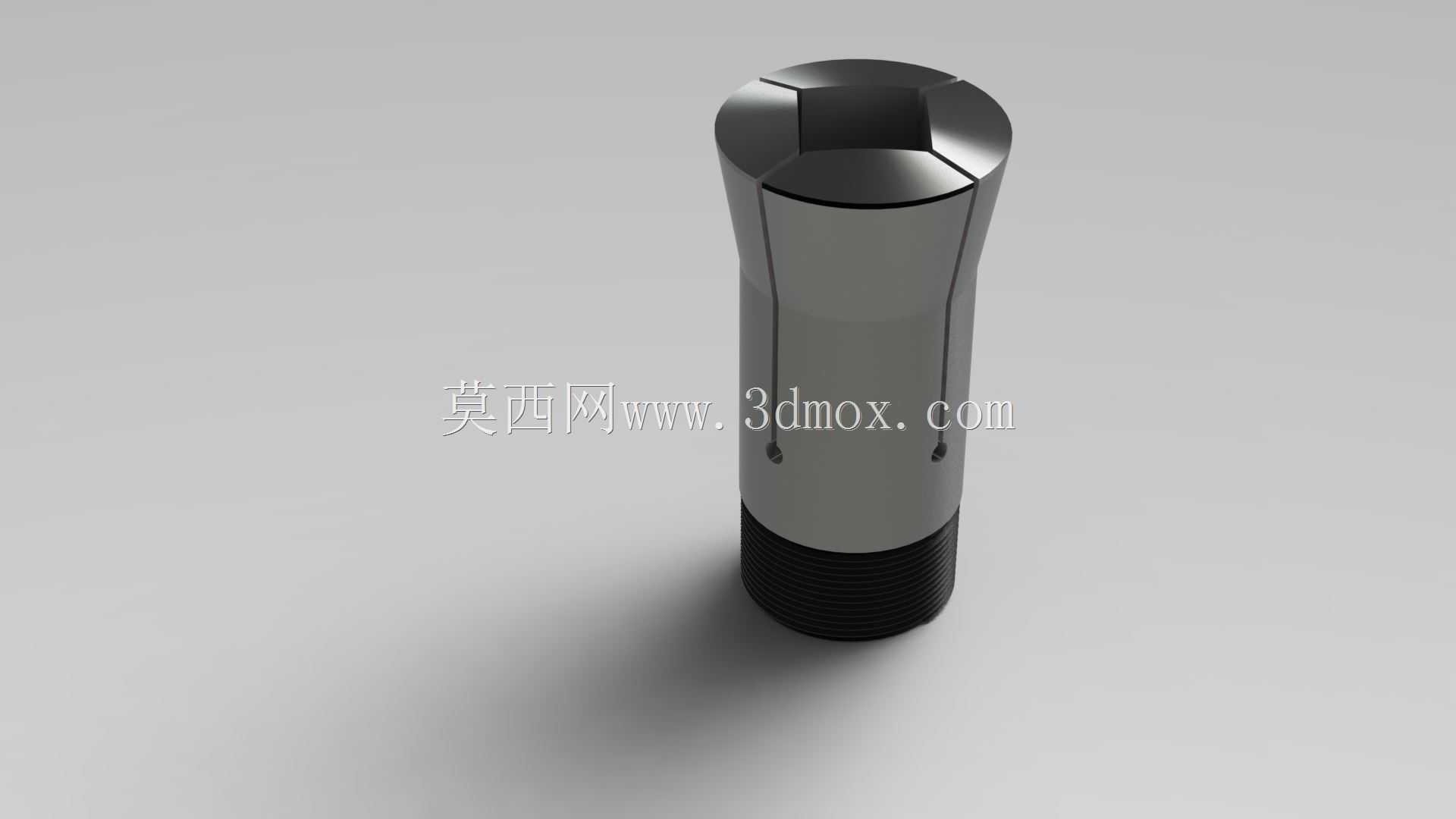

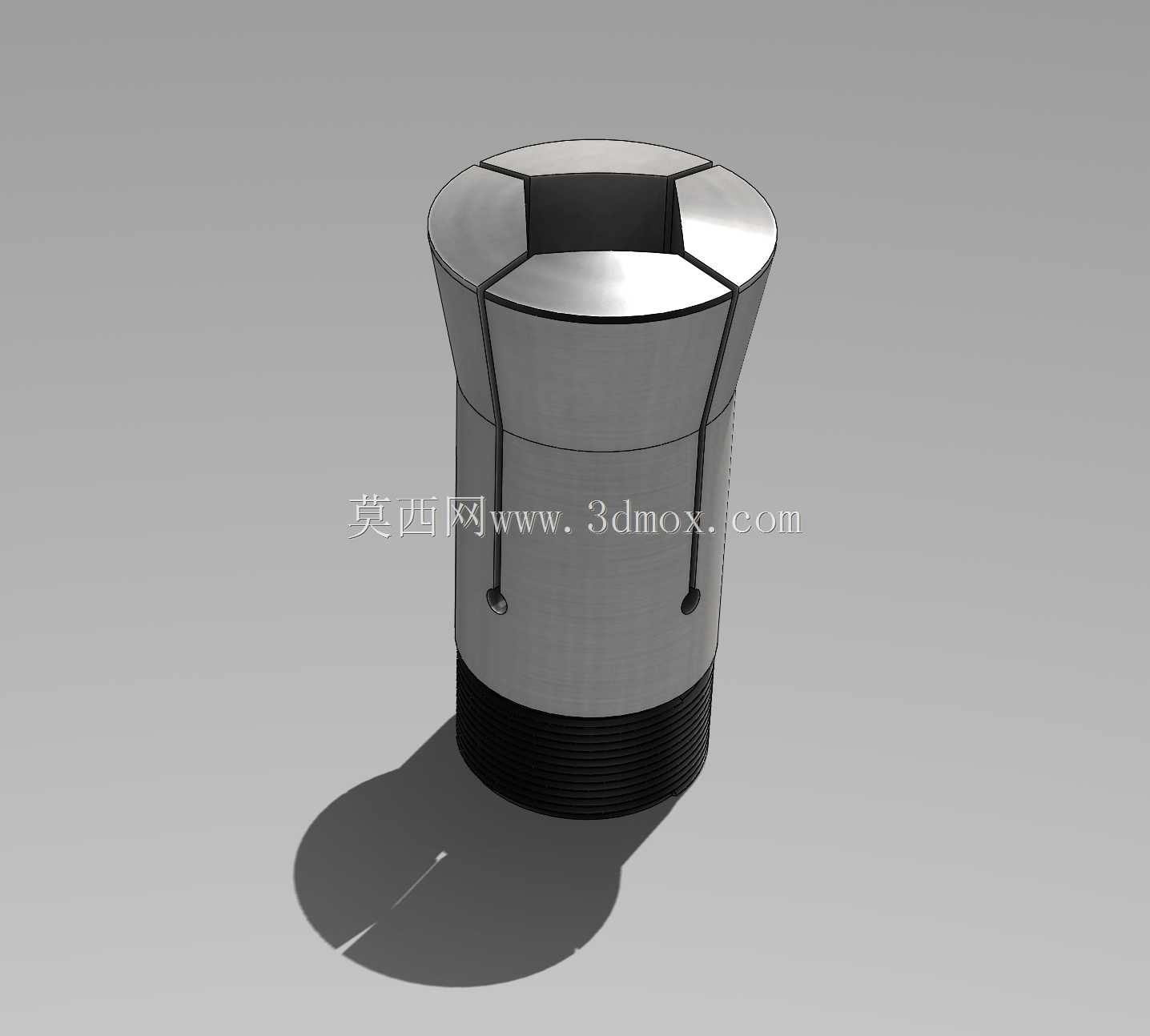

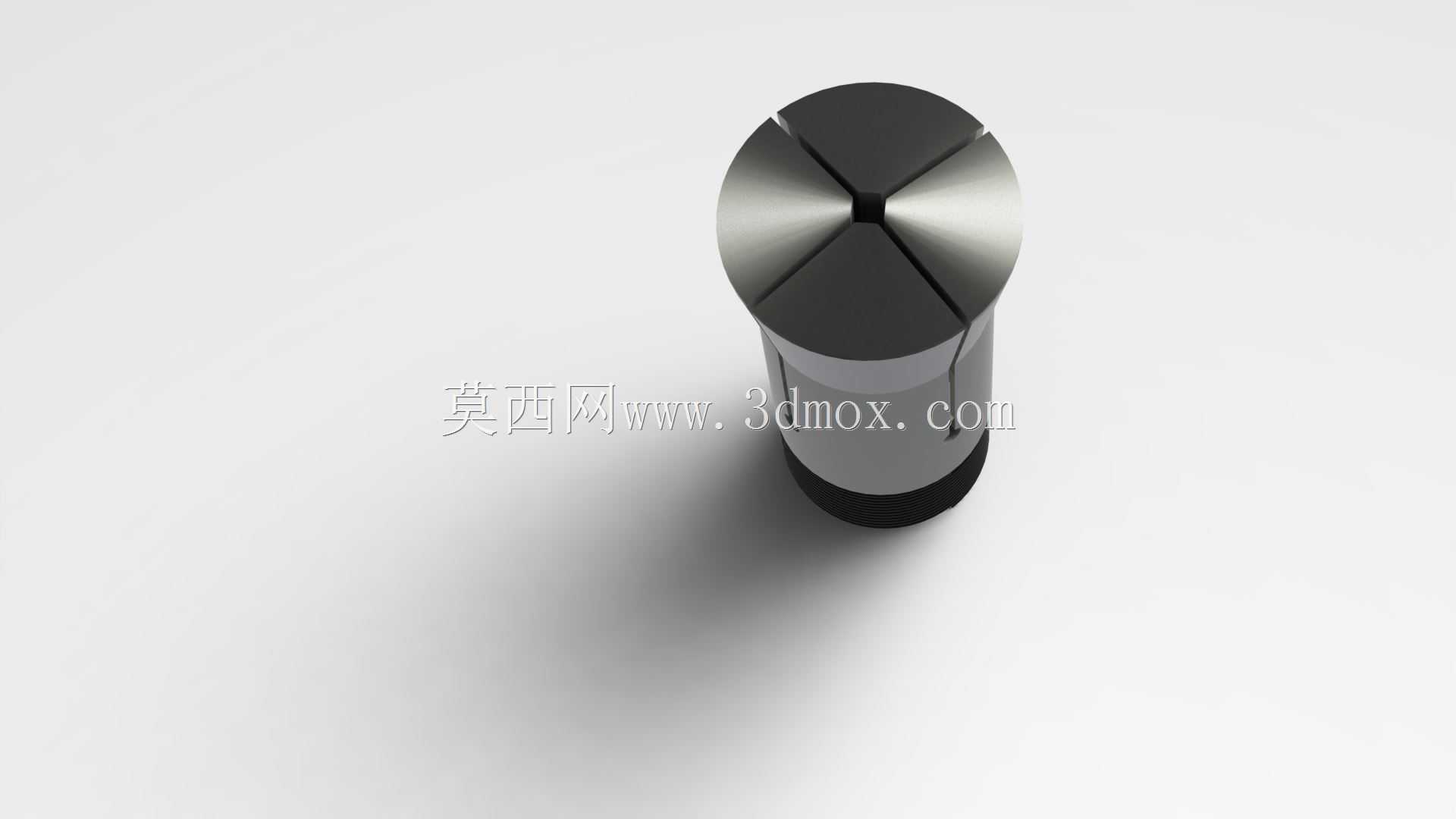

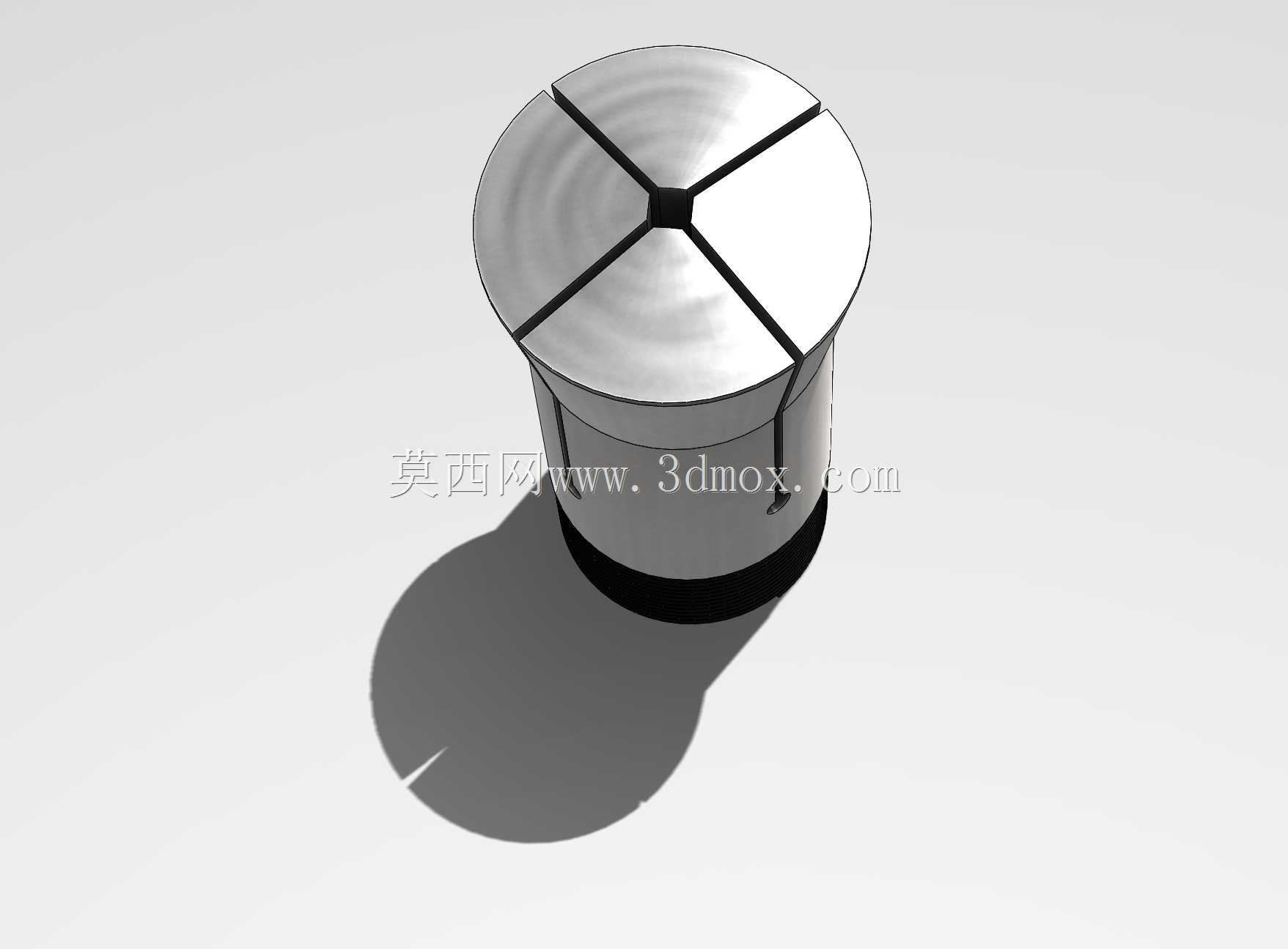

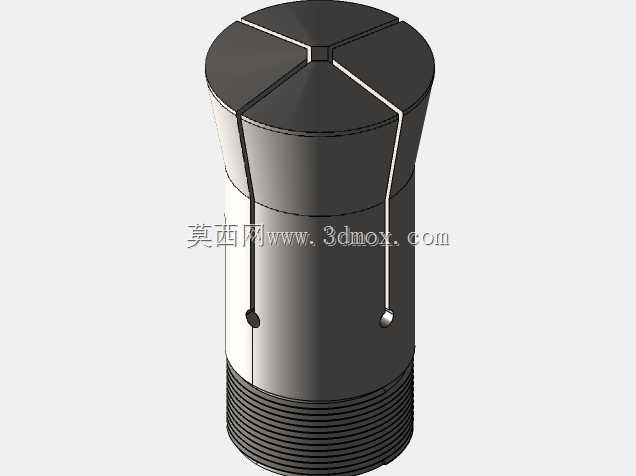

在走心机、仪表车床、小型数控车床的棒料夹持工序中，16C规格的弹性筒夹是应用频次极高的夹持元件，这款方形夹头针对四方截面棒料、四方头紧固件类工件的装夹需求设计，解决了普通圆形夹头夹持方形工件时接触面不足、夹持力分布不均、工件易打滑偏摆的问题。从结构设计来看，这款夹头沿用16C筒夹的标准安装接口，尾部外螺纹与机床主轴的锁紧机构完全适配，安装时无需额外改装主轴连接结构，可直接替换同规格圆形夹头使用，降低工装切换的适配成本。夹头的夹持段采用开缝式弹性结构，沿轴向均匀分布三条收缩缝，锁紧时夹头受力均匀向内收缩，能完整包覆方形工件的四个相邻侧面，相比两爪、四爪卡盘的点接触式夹持，面接触的夹持方式不会在软质工件表面留下压痕，同时夹持刚性更足，重切削时工件不会出现移位、窜动的问题。设计过程中针对不同尺寸的方形工件做了多配置适配，夹持尺寸覆盖1/8英寸到1-3/16英寸的区间，尺寸梯度按1/16英寸递进，基本覆盖了小规格方形棒料、四方螺钉、方形冲头等常见加工件的尺寸范围，车间批量加工时可根据工件截面尺寸快速选用对应规格的夹头，无需反复调整卡盘卡爪位置，能有效缩短换型辅助时间。夹头的外形采用阶梯式圆柱结构，前端导向段做了微小倒角，工件插入时能顺利导入夹持孔，不会出现卡滞、刮伤工件端面的问题；中部的锥面与主轴的锁紧锥面配合精度控制在较高水平，锁紧后夹头的同轴度能满足精加工的跳动要求，加工后工件的圆柱度、端面垂直度都能稳定达到常规机加工的精度要求。尾部的螺纹段长度经过匹配验证，锁紧行程刚好覆盖夹头的最大收缩量，不会出现锁紧过度导致夹头开裂、或者锁紧行程不足导致夹持力不够的问题。在实际生产场景中，这类方形夹头常用来加工四方头螺栓、方形阀杆、小型方形冲头、四方截面的传动杆类零件，尤其在二次加工工序中，需要夹持工件已加工的方形段进行车削、钻孔、攻丝时，这款夹头的夹持稳定性远高于通用卡盘，能避免工件夹伤、变形的问题，同时装夹速度更快，适合小批量多规格的零件加工场景。建模过程中对夹头的弹性收缩量做了模拟验证，确保每个规格的夹头在最大收缩量时，夹持面能完全贴合工件表面，不会出现边角处应力集中导致夹头过早开裂的问题，同时开缝的位置避开了夹持面的受力集中区，延长夹头的使用寿命。
