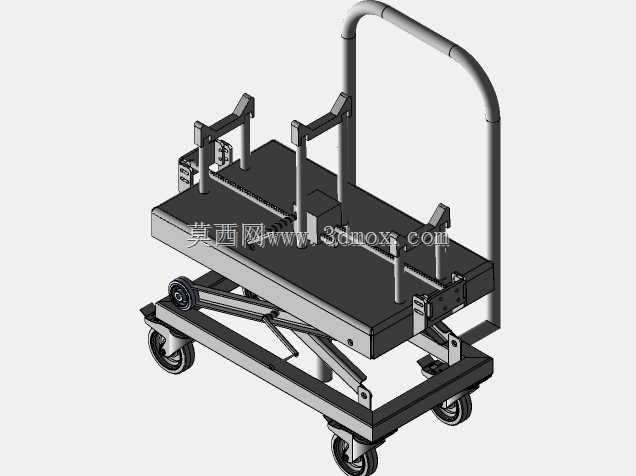

重载工件转运剪叉式台车底座结构

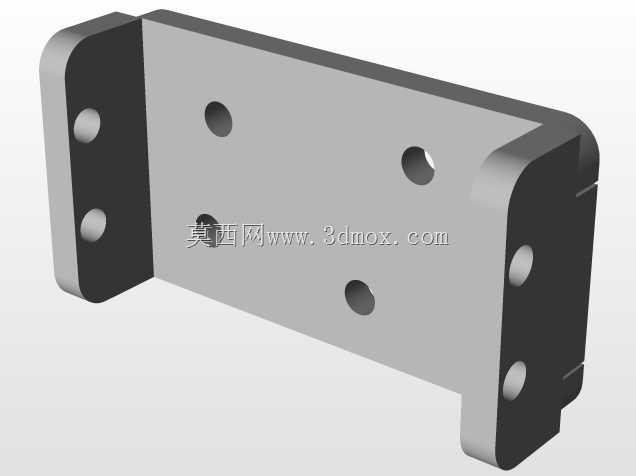

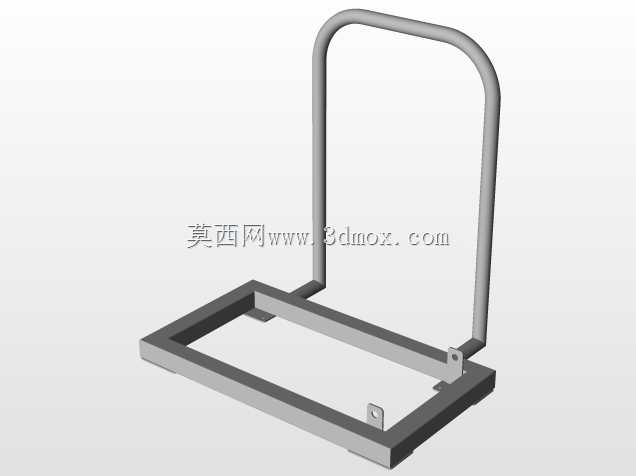

在重型机械零部件加工、重型元件装配的车间场景里，这类台车底座承担着工位间重载工件的短距离转运与临时承载功能，适配机加工段、装配工段之间的物料流转需求，解决重型元件人工搬运难度大、普通转运车承载不足、高度无法匹配工位作业面的实际痛点。从结构设计逻辑来看，底座下部采用带刹车的万向脚轮组搭配定向轮布局，既保证狭窄车间通道内的转向灵活性，也能在停靠作业时通过刹车结构锁定位置，避免作业过程中车体滑移引发的安全隐患；中层采用剪叉式升降支撑结构，通过剪臂的铰接联动实现台面高度的无级调节，可匹配不同高度的机床工作台、装配工位架的作业面高度，减少工件二次吊装对位的调整工作量，升降结构的铰接点均配置耐磨衬套，降低长期重载往复升降带来的铰接磨损，延长结构使用寿命。上部承载台面设置多组可调式定位挡架，可根据不同外形尺寸的重型元件调整挡块的安装位置，对工件形成侧向限位，避免转运过程中工件滑移磕碰，挡架采用快拆式锁紧结构，调整时无需额外工具即可完成位置锁定，适配多规格工件的混线转运需求。台面侧边设置一体化弯管扶手，扶手高度符合人体工程学施力角度，操作人员推行时无需过度弯腰，降低长时间转运作业的劳动强度，扶手与台面框架采用焊接连接，连接处做圆弧过渡处理，避免应力集中引发的焊缝开裂问题。从安装边界来看，整车收拢状态下的整体高度适配车间常规安全通道的限高要求，底座轮距设计适配车间标准地坪的伸缩缝间距，推行过程中不会出现轮组卡滞在地缝内的情况；台面的承载区域尺寸覆盖常见重型液压元件、传动部件的外形轮廓范围，边缘预留的工装夹具安装孔位可拓展加装工件固定抱箍、防滑橡胶垫等附件，满足不同特殊工件的转运固定需求。剪叉结构的最低收拢高度保证车体在低位状态下可伸入部分低位货架的底部空间，完成货架下层重型物料的取放作业，最大升起高度可匹配常规装配工位的作业面高度，无需额外配置登高辅助装置即可完成工件的取放对位。整体框架采用矩形钢管焊接成型，关键受力位置做加劲板补强，焊接后整体做去应力处理，避免长期重载使用出现框架变形，所有外露棱边均做倒钝处理，避免操作人员磕碰划伤，脚轮配置的轴承采用密封式结构，可抵御车间内的切削液、金属粉尘侵入，降低日常维护的频次。
