铝型材框架式橡胶多工位分切作业装置

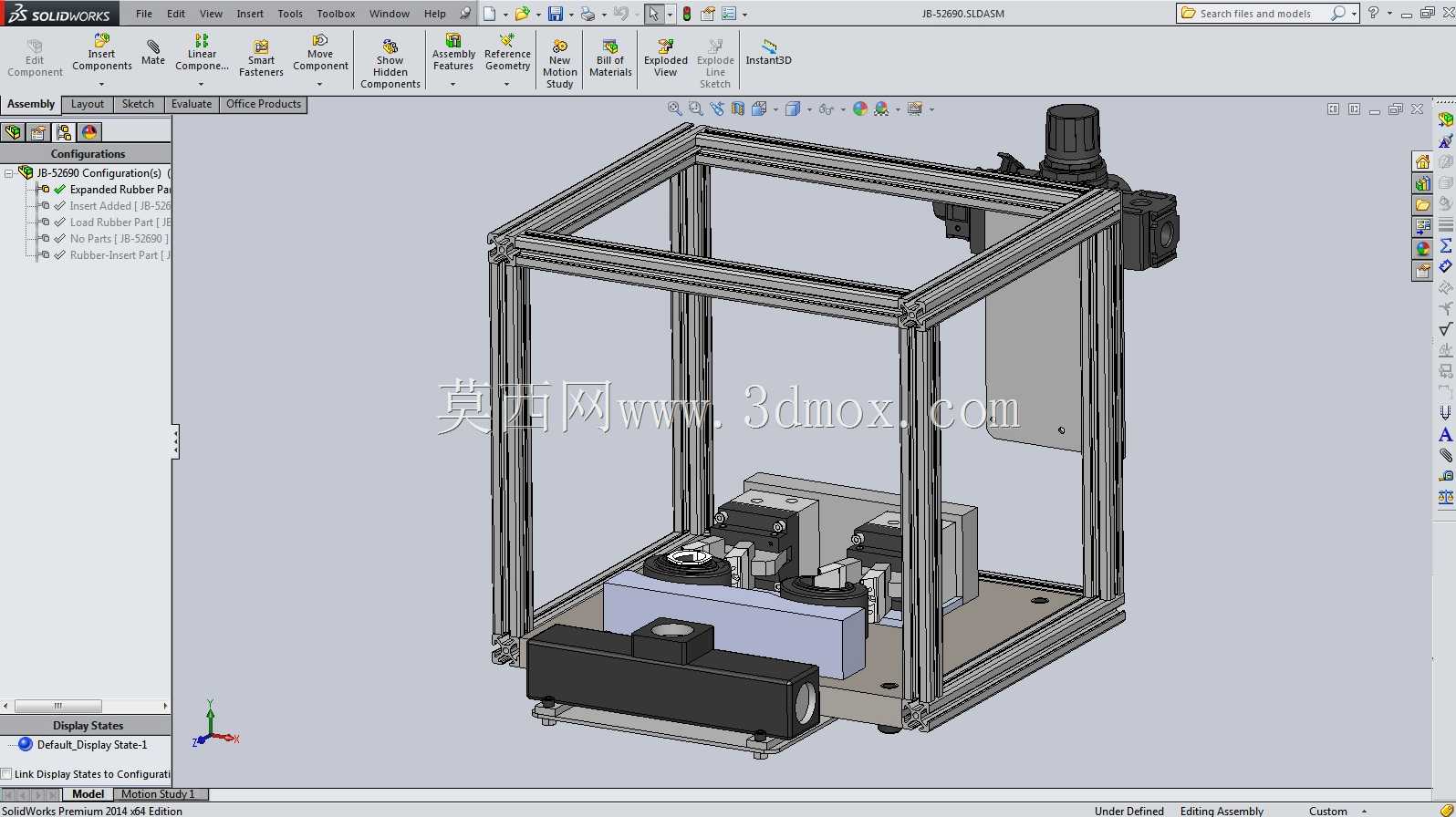

该装置主要面向橡胶制品加工产线的前段裁切工序，适配小规格橡胶条、橡胶块的定长分切作业，常见于密封件生产、橡胶零配件加工车间的工位段，可衔接上游橡胶挤出或预成型工序，完成原料的定尺分切供下游硫化、修边工序使用，替代传统人工持美工刀裁切的作业模式，降低人工裁切的尺寸偏差与操作安全风险。整体框架采用工业铝型材拼接搭建，这种结构选型在非标自动化工位设备中应用极广，无需焊接作业，型材槽道可灵活调整内部组件的安装位置，后期改造调整工位数量、更换裁切模组时无需重新搭建整体框架，适配多规格橡胶产品的分切需求切换。框架底部预留了通用安装脚座，可直接固定在车间标准防静电工作台面，也可搭配脚轮做成移动式工位，适配产线布局调整时的快速移位需求，整体外廓尺寸控制在小型单人作业工位的边界内，操作面高度符合人体站立作业的 ergonomic 要求，操作人员无需俯身或抬臂即可完成上下料操作。内部核心功能区集成了多组定位夹持模组与裁切执行组件，夹持模组采用可调式挡块设计，可根据待分切橡胶的厚度、宽度调整夹持行程，避免橡胶材质在裁切过程中出现移位、翘曲导致的切面倾斜问题；裁切执行端配套了导向限位结构，保证裁切行程的直线度，切面平整度可满足后续工序的公差要求，无需额外进行端面修磨处理。设计阶段优先考虑了工位的操作便捷性，操作侧未设置遮挡型材，上下料区域预留了足够的操作空间，驱动组件布置在框架后侧，与操作区做物理分隔，避免操作人员误触运动部件；气路、线路全部沿铝型材槽道内布线，外部无裸露管线，既避免生产过程中橡胶碎屑堆积在管线缝隙难以清理，也降低了管线被剐蹭破损的风险。框架顶部预留了拓展安装位，可根据产线需求加装检测传感器、除尘接头或者安全光栅，无需额外打孔加工，适配不同工厂的安全生产规范要求。
