带iLogic参数化法兰式带座接管结构

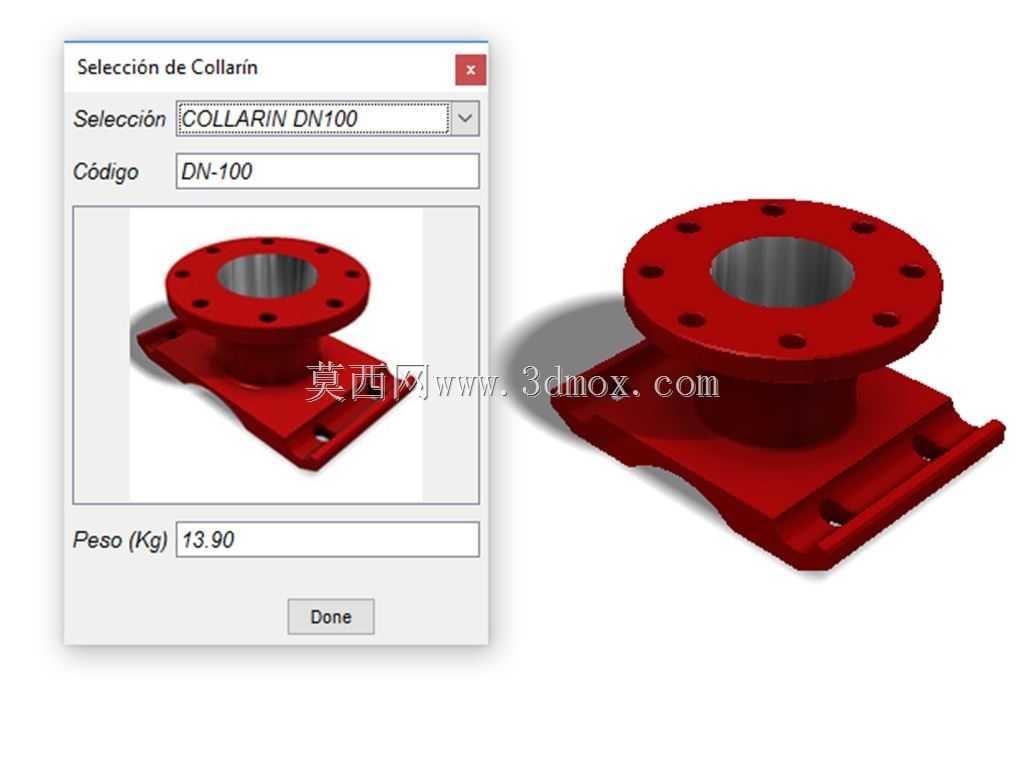

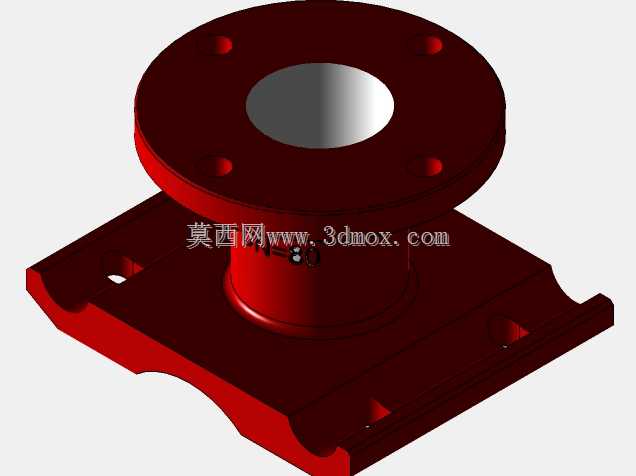

这类带法兰底座的接管结构，常应用在工业管路系统的侧壁引出场景，比如储液罐体、工艺管道的支路接驳位置，用来实现垂直方向的管路转向引出，相比普通焊接接管，自带安装底座的结构不需要在母材上开大面积坡口，能降低焊接变形对主管道或罐体壁厚的影响，在给排水、化工流体输送、暖通循环管路里都有广泛使用。从结构设计来看，上部的法兰端采用标准凸面法兰结构，端面均布螺栓通孔，匹配对应公称通径的法兰密封面尺寸，可直接与同压力等级的法兰阀门、管道段实现螺栓紧固连接，法兰端面的密封面粗糙度满足垫片密封要求，不需要额外加工即可适配橡胶垫片、金属缠绕垫片等常用密封件。下部的安装底座采用方形带安装孔的板式结构，底座与主接触面贴合后，通过底座上的两个长圆孔实现紧固件锁紧，长圆孔的设计可以补偿一定的安装位置偏差，降低现场安装时的对位难度，避免因为预制孔位偏差导致无法装配的问题。中间的接管段采用等径直筒结构，内壁做平滑过渡处理，没有突兀的变径台阶，能减少流体经过时的局部阻力损失，避免介质在拐角处形成涡流滞留，对于输送含少量固体颗粒的流体工况，也能减少颗粒沉积堵塞的概率。设计过程中通过参数化逻辑控制各尺寸的联动关系，当切换不同公称通径规格时，法兰的螺栓孔分布圆直径、螺栓孔数量、底座安装孔间距、接管高度、整体重量都会自动匹配对应规格的标准数值，不需要逐个修改特征尺寸，能大幅提升系列化零件的出图效率，也能避免手动改尺寸时出现的参数不匹配错误。安装边界方面，底座的贴合面需要保证平面度不低于对应压力等级的密封要求，安装时底座与母材之间可根据介质特性添加密封胶或者密封垫，避免接驳位置出现渗漏，上部法兰连接时需要按照对角顺序分次拧紧螺栓，保证法兰面受力均匀，避免垫片压偏导致泄漏。整体结构做了圆角过渡处理，在法兰与接管、接管与底座的连接位置都设置了工艺圆角，既可以减少应力集中，提升结构承压能力，也能在铸造或者机加工过程中减少尖角导致的工艺缺陷，提升零件的加工良品率。
