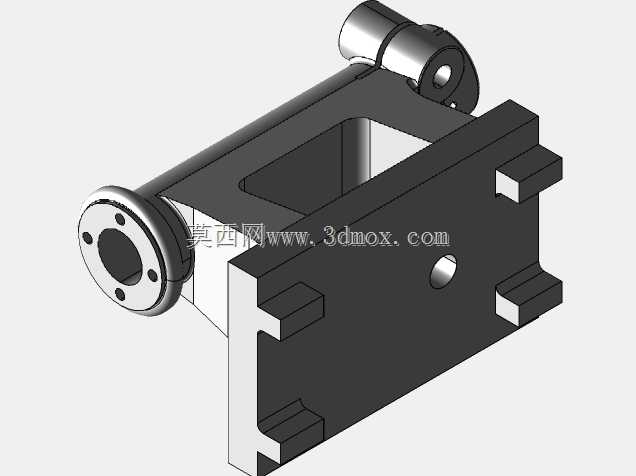

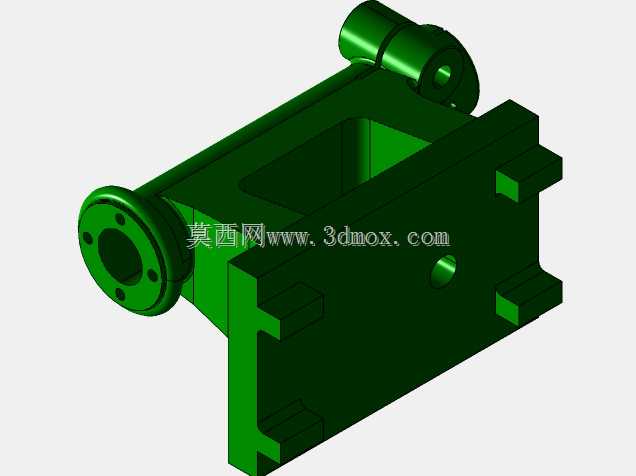

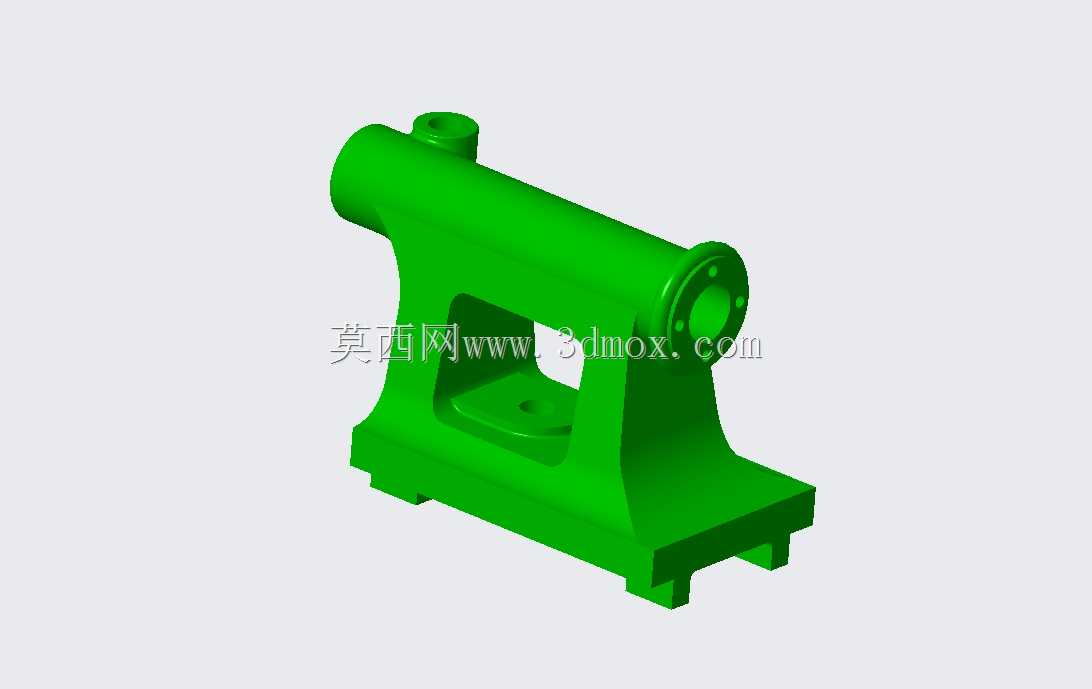

车床尾座体支撑结构三维建模

作为车床核心支撑部件之一，尾座体的结构合理性直接影响长轴类工件加工的同轴度与装夹稳定性，在普通卧式车床、数控车床的轴类、套类零件加工场景中，尾座体承担着顶尖、钻夹头等工装的承载与导向作用，配合主轴箱实现工件的两端定位，抵消切削过程中产生的径向切削力与轴向进给力，避免长工件加工时出现颤振、让刀问题。从结构设计逻辑来看，该尾座体采用整体式铸铁铸造结构，底部设置与床身导轨匹配的安装滑槽，滑槽的形位公差严格贴合床身导轨的安装基准，保证尾座可沿床身纵向灵活滑移调整位置，适配不同长度规格的工件装夹需求；中部设计为镂空箱型结构，在保证整体刚性的前提下有效降低铸件自重，减少床身导轨的承载负荷，同时为内部尾座套筒的伸缩机构、锁紧机构预留足够安装空间；上部的套筒安装孔为核心工作基准面，孔的圆柱度、与底部导轨安装面的平行度直接决定顶尖的定位精度，孔端设置的法兰连接面用于安装套筒锁紧装置，侧部的凸台孔用于安装锁紧手柄的传动机构，实现套筒位置的快速锁止。在安装边界设计上，底部滑槽的跨距、导轨贴合面的粗糙度要求均匹配对应规格车床的床身导轨参数，安装后尾座体的中心高与主轴箱中心高保持一致，保证顶尖与主轴卡盘的同轴度误差控制在允许范围内；上部套筒孔的内径适配标准规格的尾座套筒，可兼容莫氏锥度顶尖、钻头、铰刀等常用工装，无需额外改制即可直接装配使用。实际加工场景中，尾座体需要承受钻削、车削时的交变载荷，因此结构设计时在安装孔与底座的连接位置设置了加强筋，避免应力集中导致的铸件开裂，同时各加工面的余量分配充分考虑铸造后的时效变形，保证精加工后各基准面的形位精度满足机床装配要求。对于结构设计从业者而言，该模型的筋位布置、安装基准的选择、载荷传递路径的设计都具备参考价值，尤其是箱型镂空结构的刚性优化思路，可迁移到其他机床支撑类零件的设计中，平衡刚性、自重与加工工艺性之间的关系。
