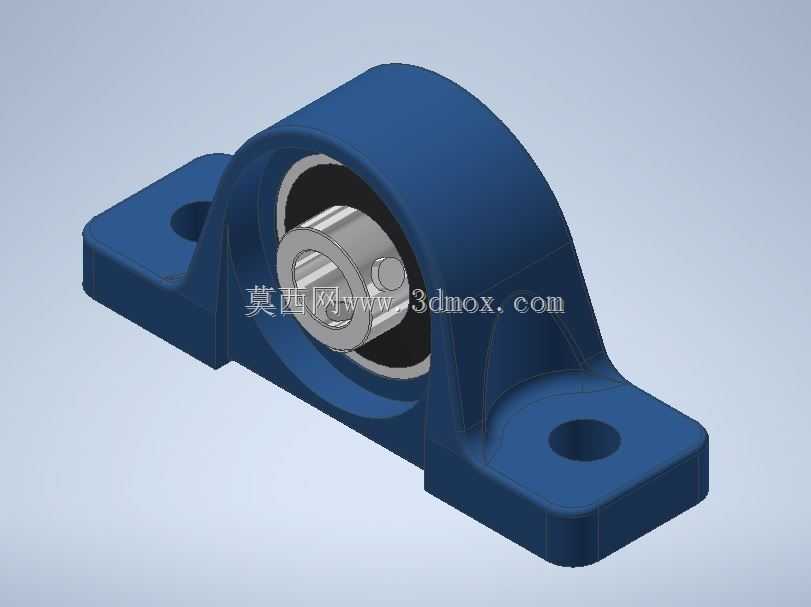

SKF UCP系列立式带座外球面轴承结构

在轻工输送线、小型农机、食品加工设备、纺织机械这类对安装便捷性有要求的传动场景里，带座外球面轴承一直是支撑旋转轴的核心常用部件，UCP系列作为SKF立式安装的经典款型，其结构设计完全围绕现场快速装配、补偿轴系对中误差、承受复合载荷的实际需求展开。从结构功能来看，这款带座轴承将外球面球轴承与铸造立式轴承座整合为一体，轴承内圈通过顶丝与传动轴实现锁紧固定，无需额外加工复杂的轴肩定位结构，现场安装时只需将轴穿入内圈拧紧顶丝，再通过底座两个安装孔将轴承座固定在设备机架的安装平面上即可完成装配，相比传统分体式轴承座与深沟球轴承的组合，能大幅缩短设备装配与后期维护的换件时间。轴承外圈的球面结构与轴承座的凹球面安装腔形成球面配合副，当传动轴存在一定角度的安装偏斜、或是设备运行中机架产生轻微形变导致轴系不对中时，球面配合结构可以自动调整偏转角度，补偿一定范围内的角度误差，避免轴承因为附加弯矩出现早期磨损，有效延长轴承的实际使用寿命。从承载特性来看，该系列轴承除了能承受径向载荷之外，还可以承受一定程度的双向轴向载荷，适配多数中小型传动系统的复合受力工况，轴承自带的密封结构可以阻挡外界粉尘、水汽进入轴承内部滚道，同时留存轴承内部的润滑脂，在多数常规工况下可以实现较长周期的免维护运行，减少设备日常运维的工作量。从安装边界的设计逻辑来看，轴承座采用立式菱形底座结构，两个安装孔对称分布在轴承腔体的两侧，安装面为平整的机加工面，能保证与机架安装面的贴合度，避免安装时出现附加应力；轴承的中心高、安装孔间距、内圈孔径、安装螺栓孔径都遵循通用的系列化尺寸标准，同型号的产品可以实现不同品牌之间的互换，设备维护时无需重新修改机架的安装孔位，直接替换即可恢复设备运行。建模过程中需要重点还原球面配合的接触关系、内圈顶丝的锁紧结构、底座安装孔的沉头结构以及轴承内外圈与滚动体的装配间隙，保证模型在做装配干涉检查、设备布局仿真时能准确反映实际的安装空间需求，避免设计阶段出现安装空间预留不足、与周边结构件产生干涉的问题。在设备选型阶段，设计人员可以直接调用该模型完成轴系支撑位置的布局，核对轴承座与周边防护罩、传动轮、机架型材的间隙，提前确认安装操作空间是否足够，减少后期样机试制阶段的结构修改次数。
