车床用U钻配套SBHA型钻具夹持支座

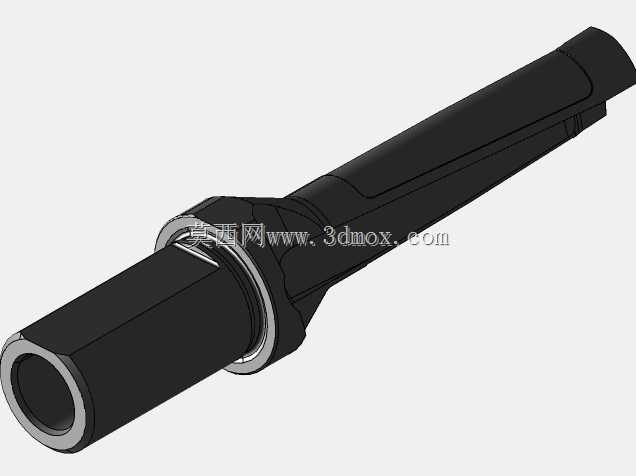

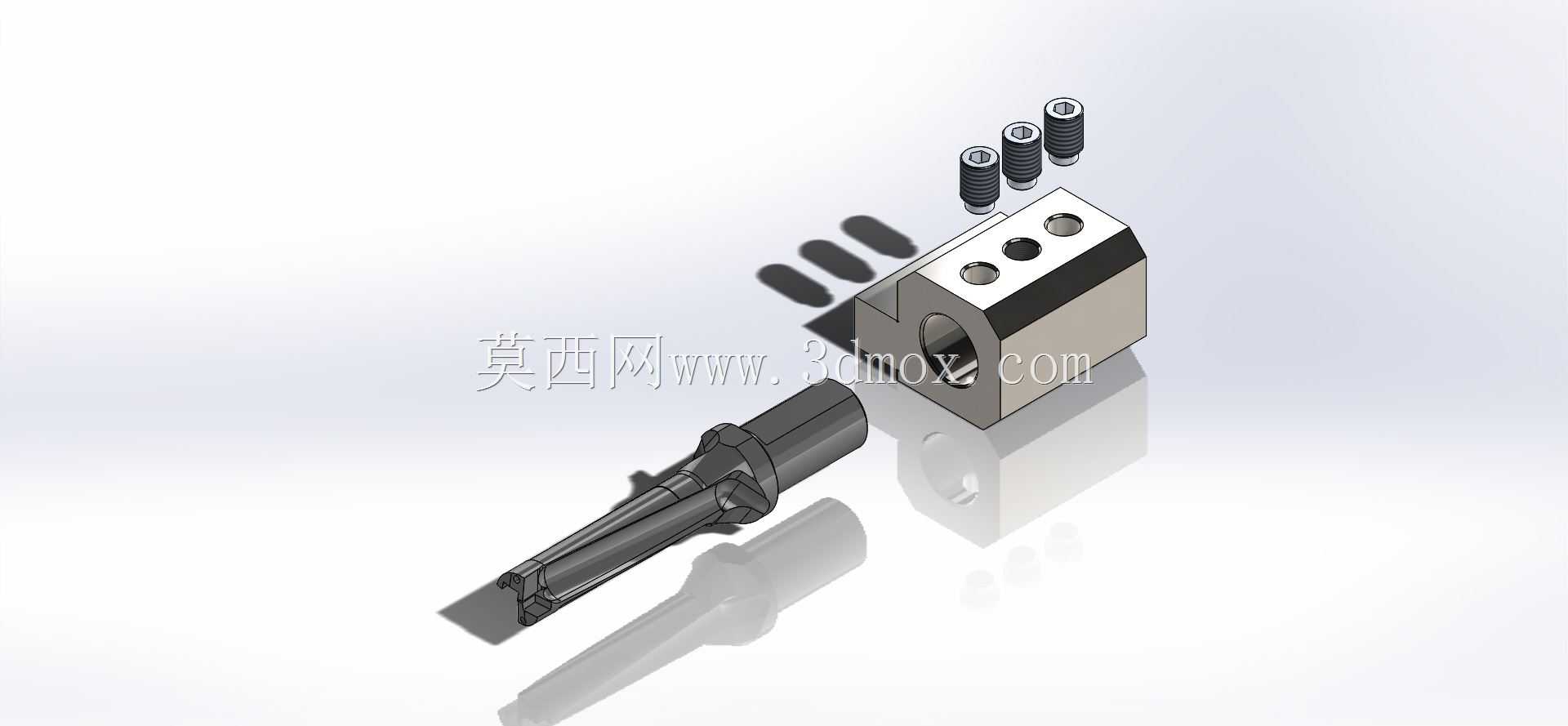

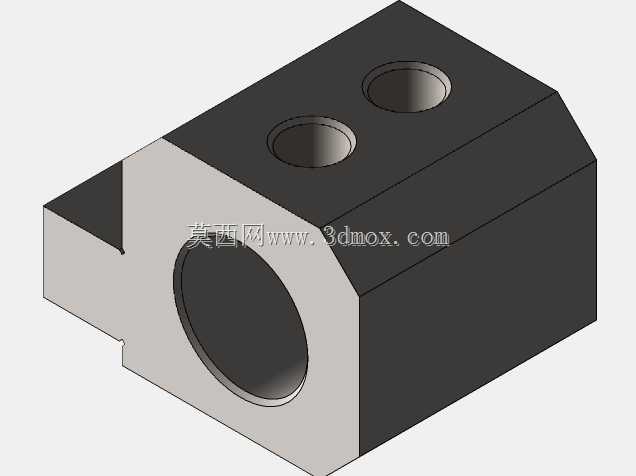

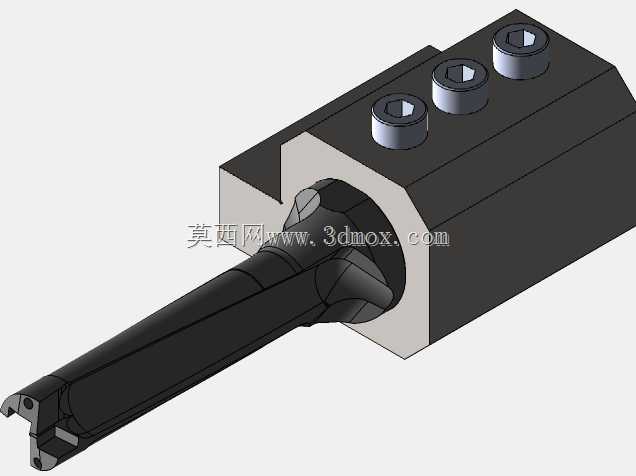

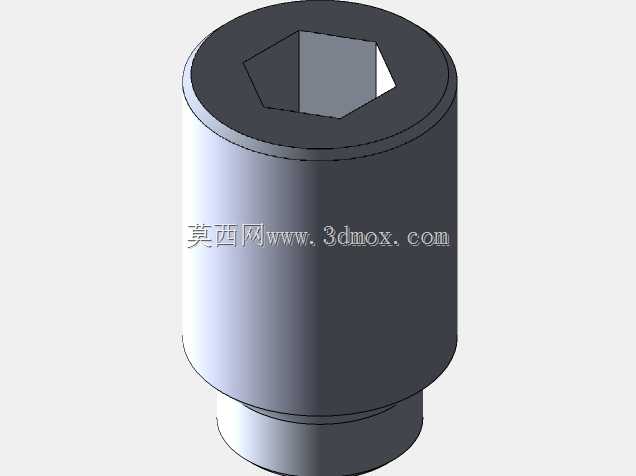

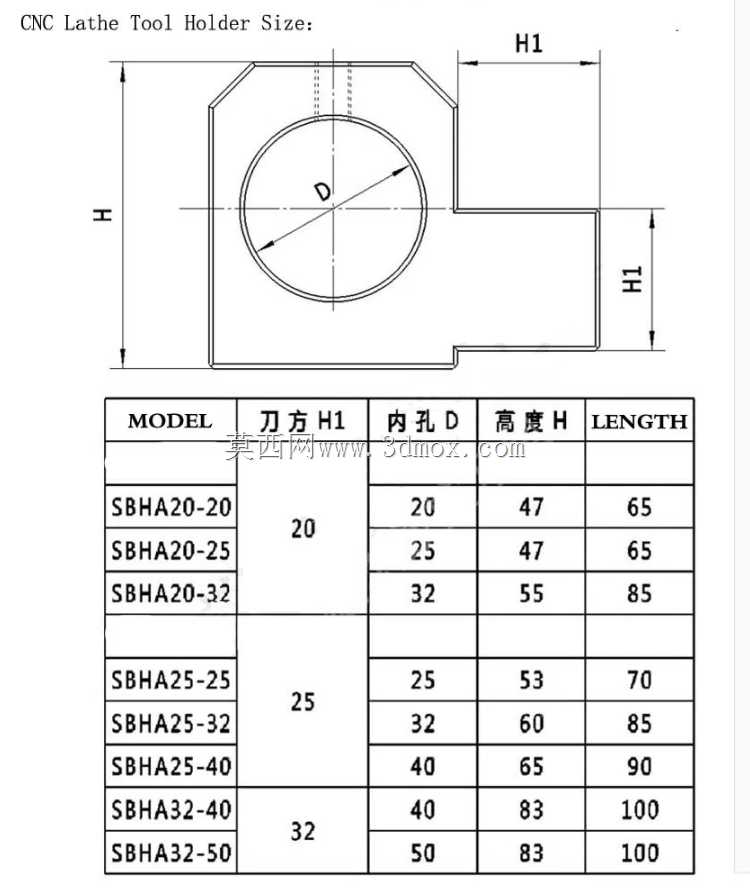

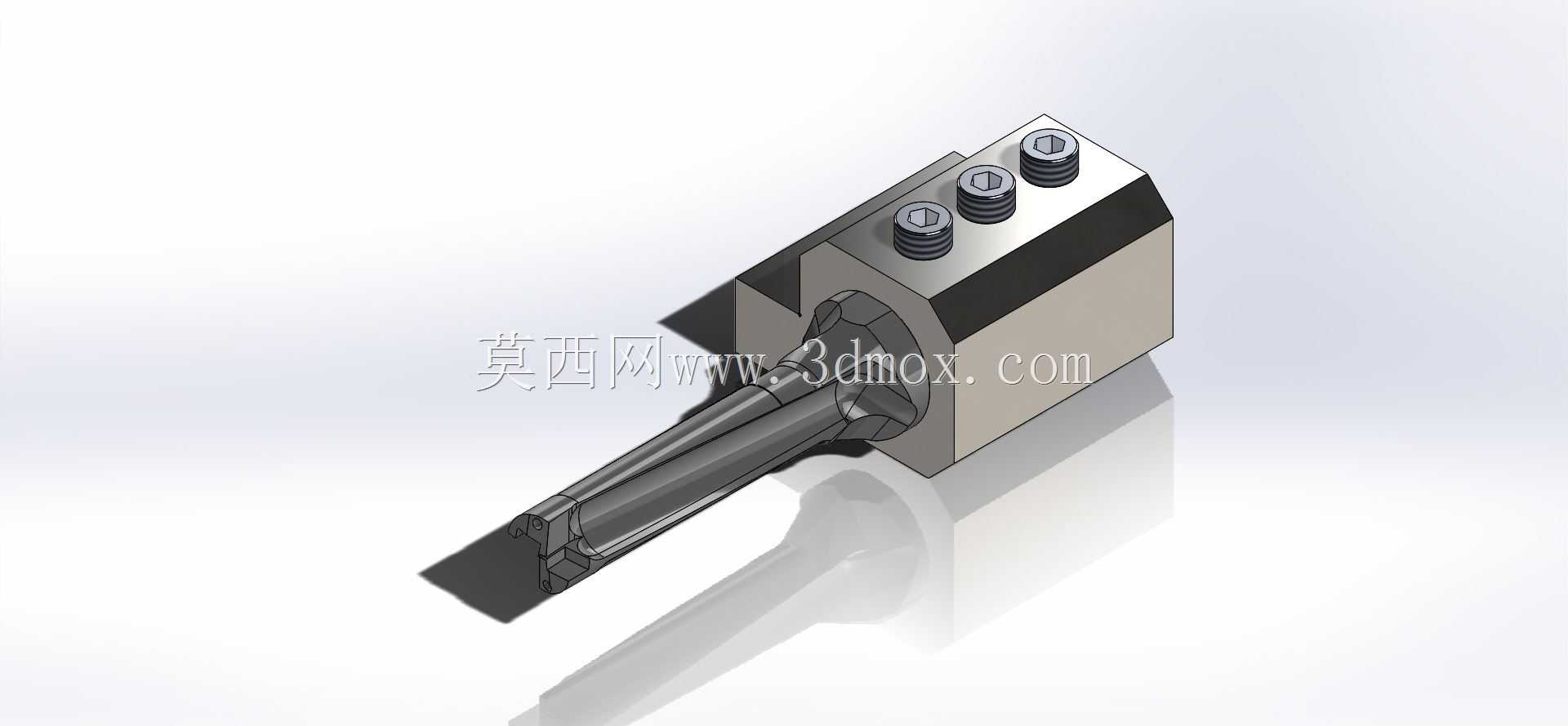

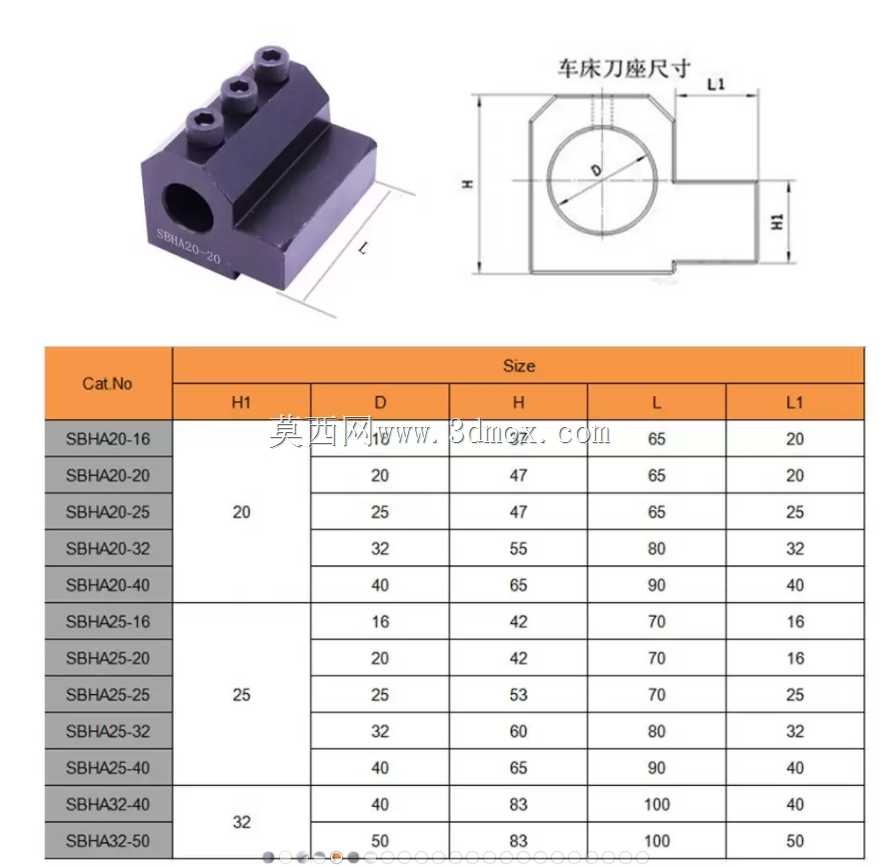

这款SBHA结构的钻具夹持支座，主要适配普通手动车床的刀架安装位，用来解决车床侧端面钻孔作业时U型钻头的装夹定位问题，在小批量零件加工、设备维修车间的零散车削工序里应用十分普遍。很多车间在没有动力刀塔的普通车床上做钻孔加工时，常遇到钻头装夹同轴度差、钻孔偏斜、钻头夹持刚性不足导致振刀的问题，这款支座的设计就是针对这类现场痛点，直接依托车床原有方刀架的装夹基准做定位，不需要额外改造车床结构，装拆过程和装夹普通外圆车刀的流程一致，不需要额外制作过渡连接块。从结构设计来看，支座主体采用方块式基体，安装侧为标准方刀适配的平直基准面，能直接贴合刀架装夹槽的侧壁，通过刀架压紧螺栓实现整体固定，安装后夹持孔的轴线与车床主轴轴线保持同轴，保证钻孔时的进给方向与主轴回转中心重合。基体上设置的三个锁紧螺孔，配套内六角锁紧螺钉，装入U钻刀柄后可从三个方向顶紧刀柄圆柱面，相比单螺钉顶紧的结构，能有效避免钻孔过程中刀柄打滑、转动的问题，同时抵消U钻切削时产生的径向切削力，减少钻孔出口处的崩边、孔径超差问题。夹持孔的内径匹配常用规格U钻的直柄尺寸，安装时需要注意支座在刀架上的伸出长度不能过长，否则会降低整体刚性，一般控制支座端面距离刀架侧壁的伸出量不超过支座自身宽度的三分之一，避免切削时产生振颤。在实际使用场景中，这类支座常用来加工轴类零件的端面中心孔、法兰盘类零件的端面孔系，相比把钻头装夹在尾座上的操作方式，不需要反复移动尾座、调整尾座中心，尤其是加工偏心距较小的端面孔时，可以通过调整支座在刀架上的横向位置直接实现偏移进给，大幅缩短辅助装夹时间。设计时基体的上平面预留了扳手操作空间，锁紧螺钉的位置避开了刀架压紧螺栓的干涉区域，装夹钻头时可以直接用内六角扳手从上方操作锁紧，不需要额外避让周边结构。配套的锁紧螺钉采用细牙螺纹，锁紧时的进给量小，顶紧力可控，不会因为顶紧力过大导致U钻刀柄出现压痕变形，也能保证长期反复装夹后的定位精度保持性。基体的边角处做了小倒角处理，避免安装过程中锐角划伤操作人员，也减少和刀架槽壁的卡滞问题。在安装边界上，支座的整体高度匹配标准方刀架的装夹高度范围，不需要额外加装垫刀片调整中心高，装夹后钻头中心与主轴中心的高度差可以控制在0.02mm以内，能满足常规钻孔加工的精度要求。
