带称重检测的弹簧自动分选上料设备

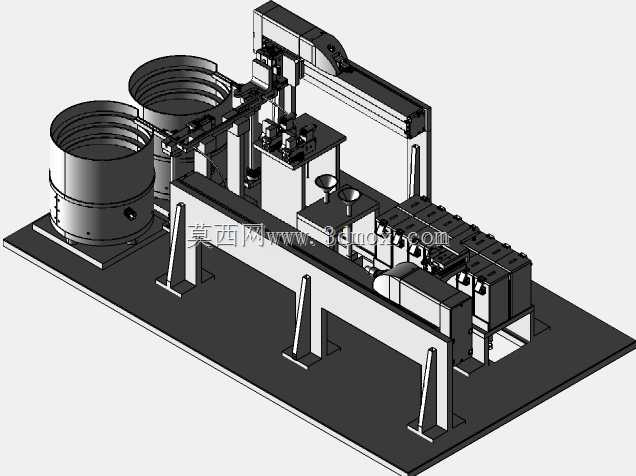

这套设备主要面向精密弹簧生产末端的分选、上料工序，适配弹簧制造企业产线后段的工件分拣、合格品流转需求，可对接后续的弹簧端面磨削、负荷检测、表面处理等工序，替代传统人工分拣上料的作业模式，解决小尺寸弹簧人工分选效率低、称重误差大、批量混料的痛点。设备整体采用落地式机架结构，底部采用方通焊接机架作为承载基础，支脚配置可调式减震垫铁，可适配车间不同平整度的地面安装，整体安装边界控制在长3.2米、宽1.8米、高2.1米范围内，可直接嵌入现有产线的空余工位，无需对原有车间布局做大规模调整。供料单元配置两个大容量阶梯式振动料仓，可同时存储两种不同规格的弹簧工件，料仓内壁做圆弧过渡处理，避免弹簧卡滞、缠绕，通过变频振动的方式将工件有序输送至出料轨道，轨道出口设置挡料分料机构，可根据后端工位的需求逐件送出工件，避免叠料、堵料。取放执行单元采用龙门桁架式结构，X轴采用重载直线导轨搭配同步带传动，Z轴配置气动夹爪，可覆盖料仓出料位、称重检测位、分选料道三个工位的移动行程，夹爪可根据弹簧的线径、外径更换适配的夹指，兼容外径2mm至20mm的不同规格圆柱螺旋弹簧。检测单元搭载高精度称重传感器，安装在桁架下方的固定检测平台上，工件被夹爪放置到检测平台后，传感器可快速采集工件的重量数据，通过重量阈值判断弹簧是否存在缺圈、线径超差、热处理不合格等缺陷，检测数据实时反馈给控制系统，合格品被夹爪转运至合格品输送料道，不合格品则被送入侧边的不合格品收集盒。分选料道采用多格分隔设计，可根据重量区间将合格品分流至不同料道，对接后续不同的加工工位，料道表面做防静电喷塑处理，避免弹簧在滑落过程中产生磕碰划伤。设备的气动元件、传动部件均采用外露式安装设计，预留足够的维护操作空间，日常的夹爪更换、导轨润滑、传感器校准作业无需拆解设备主体外壳，可直接在设备正面完成操作，降低日常维护的时间成本。整体结构布局充分考虑车间作业的操作习惯，控制按钮盒设置在设备正面右侧，操作人员可在不进入设备运行区间的情况下完成参数调整、启停操作，设备外围预留安全光栅的安装位置，可根据车间安全规范加装防护装置，避免运行过程中人员误入造成安全事故。
