汽车白车身座椅横梁钣金支撑构件

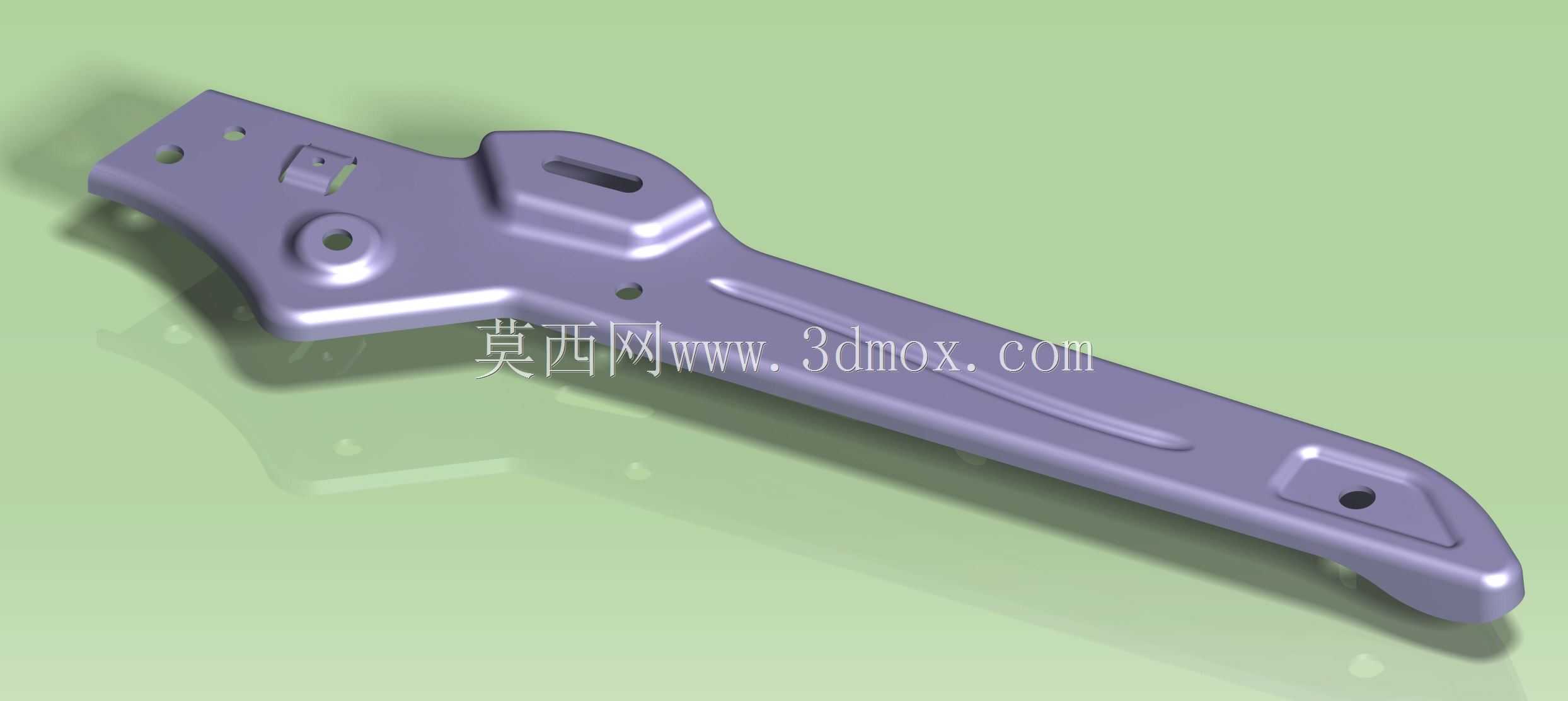

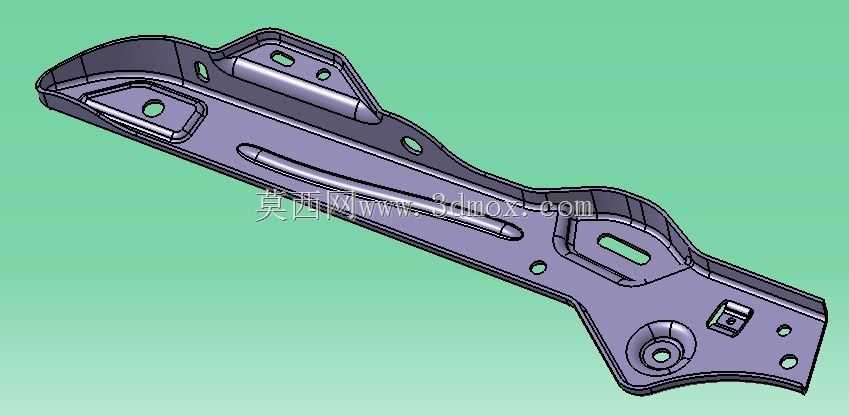

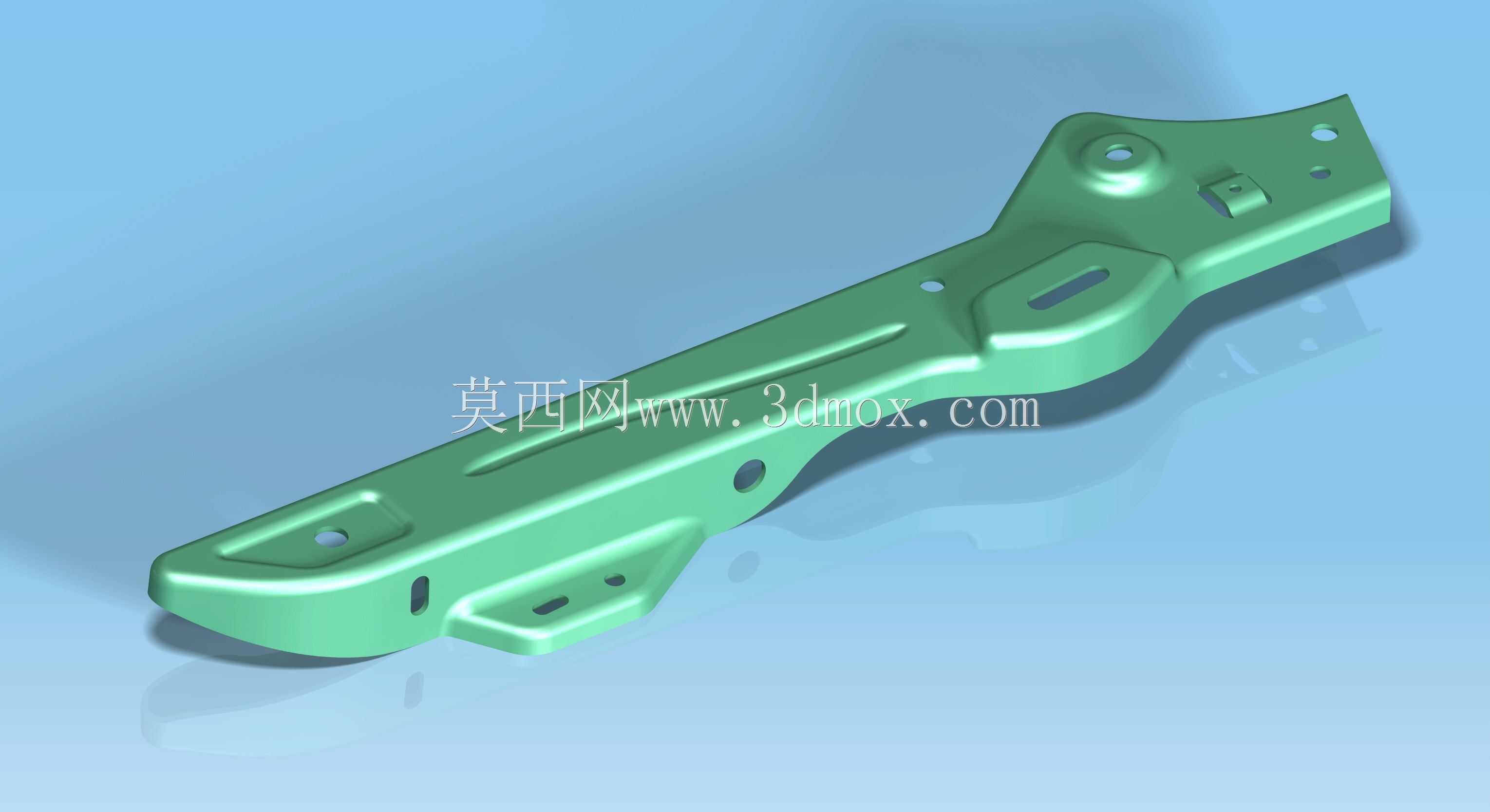

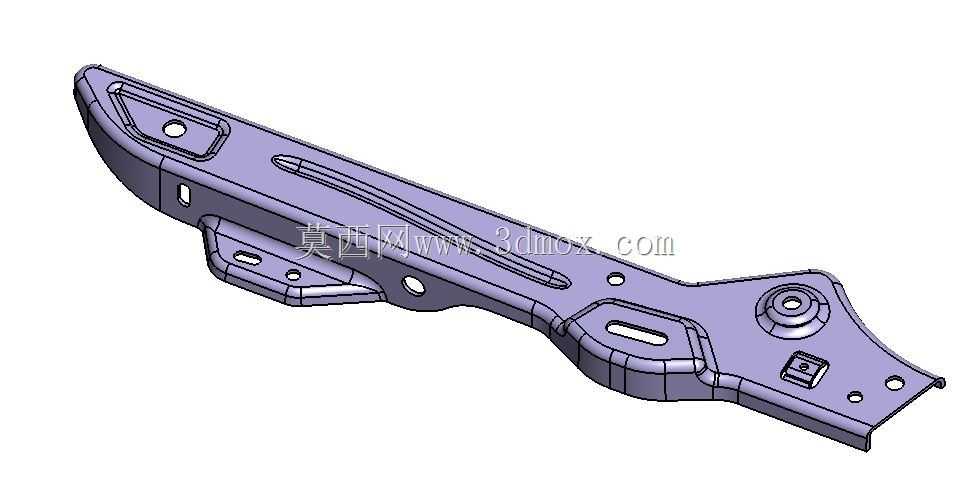

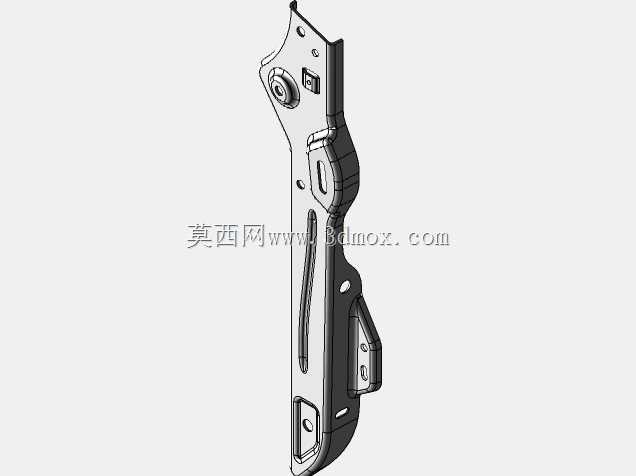

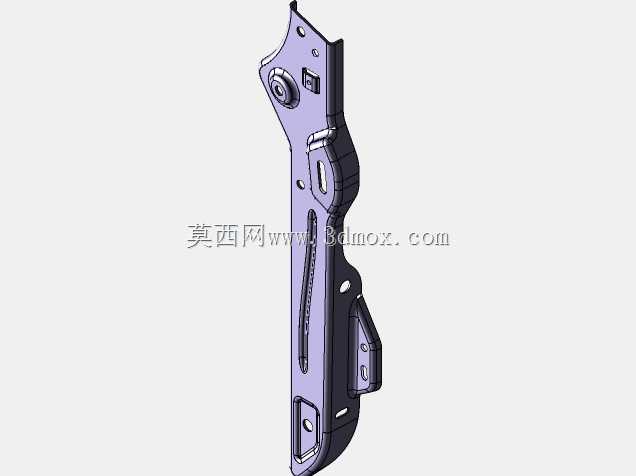

该构件属于汽车白车身座椅系统的核心承载钣金件，主要应用于乘用车前排或后排座椅的安装基体环节，承担座椅骨架与车身地板侧围之间的载荷传递作用，日常工况下需要承接乘员体重、座椅调节过程的交变载荷，以及车辆行驶过程中来自路面的振动冲击，避免座椅安装点出现应力集中导致的开裂失效。从结构设计来看，整体采用不等厚高强度钢板冲压成型，型面完全匹配车身侧围与地板的焊接贴合面，沿构件长度方向布置的多道加强筋结构，是在不额外增加板材厚度的前提下提升构件抗弯抗扭刚度的典型设计，能够在车辆发生侧面碰撞时辅助分散撞击能量，降低座椅移位的风险。构件上预留的多个安装孔位分为两类，一类是直径统一的焊接定位孔，用于焊装车间夹具上的精准定位，保证与周边白车身构件的搭接精度控制在公差范围内；另一类是长圆形的调节安装孔，用于座椅装配过程中的位置微调，抵消焊装累计误差，保证座椅安装后的前后位置、左右间隙符合整车装配要求。端部的凸台结构是为座椅安装螺栓预留的焊接螺母安装位，凸台的拉伸高度经过精确计算，既保证焊接螺母有足够的贴合面强度，又不会凸出于构件表面影响后续内饰件的安装。设计过程中需要同步考虑冲压工艺的可行性，所有弯折处的圆角半径均匹配所选板材的最小折弯半径，避免冲压过程中出现开裂、起皱等缺陷，同时型面的拔模角度满足冲压脱模要求，减少后续整形工序的工作量。安装边界方面，构件的整体轮廓完全避让车身下方的线束通道、空调风道等周边部件，与地板钣金的搭接边宽度均匀，满足点焊工艺的操作空间要求，不需要额外增加工艺缺口即可完成所有焊点的焊接作业。在耐久性能设计上，构件的应力集中区域均做了圆角过渡处理，对应安装点的位置通过局部型面凹陷提升局部刚度，避免长期交变载荷下出现疲劳裂纹，满足整车全生命周期的使用强度要求。
