汽车钣金U型压力机支撑支架结构

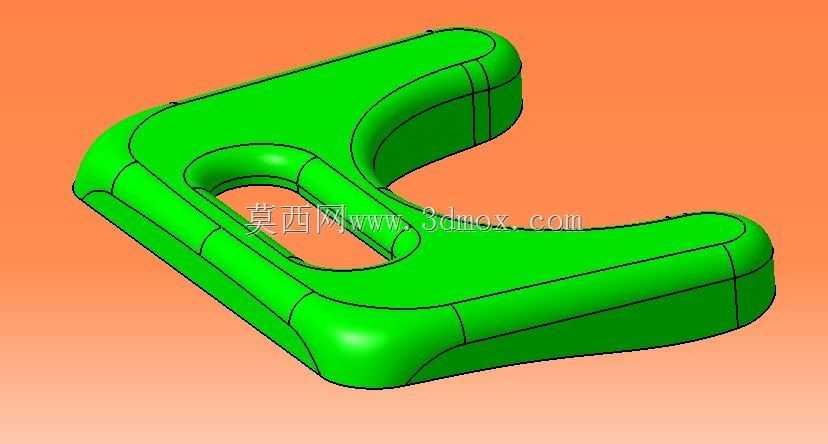

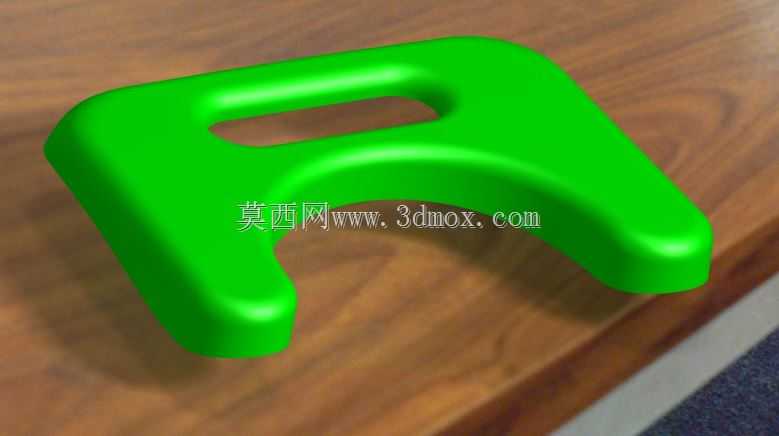

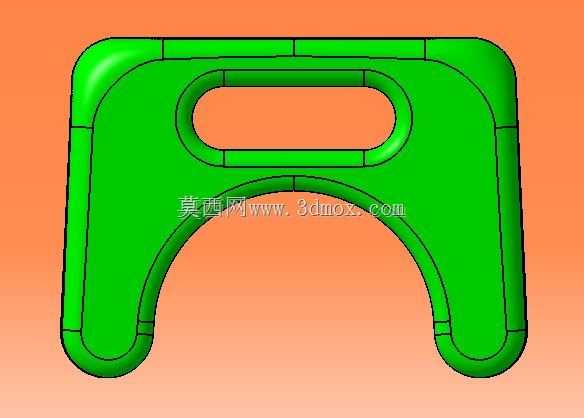

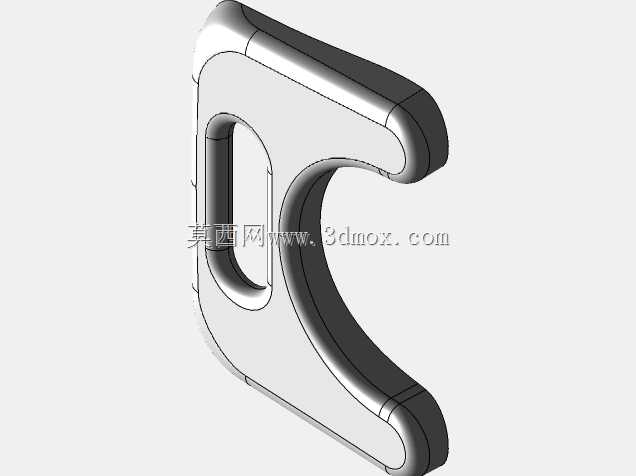

　　这款U型钣金支撑构件，主要适配压力机工位的工件承托需求，同时可作为白车身装配环节的辅助定位支撑件使用。在压力机冲压生产线的上下料工位，这类支架需要承接工件传递过程中的瞬时载荷，同时要避免刮蹭工件表面，因此整体外形做了全周圆角过渡处理，所有棱边均设置了连续的圆角特征，没有尖锐的直角结构，能有效降低工件移送过程中出现表面磕碰划伤的概率。从结构设计逻辑来看，构件采用对称式U型开口布局，开口尺寸匹配常规压力机工位的工件通行宽度，两侧臂的厚度经过载荷校核，能够承受额定工况下的垂直压力与侧向偏移载荷，不会出现长期使用后的塑性变形问题。构件中部开设的长圆形通孔，一方面是为了降低整体自重，减少钣金材料的耗用，另一方面也可作为安装定位的基准孔，

　　配合工位上的定位销实现快速装夹定位，缩短工位换型的调整时间。在外形尺寸的边界设定上，构件的整体外轮廓宽度适配常规压力机工作台的T型槽间距，安装时可直接通过压板固定在工作台面，不需要额外制作转接底座；构件的高度尺寸经过匹配设计，支撑面的高度与压力机模具的下模承托面齐平，工件放置后不会出现倾斜偏移，能够保证冲压工序的定位精度。作为再制造类的钣金部件，这款支架的成型工艺采用整体冲压折弯后焊接成型，所有焊接位置均做了打磨平滑处理，表面没有凸起的焊渣或焊缝棱边，后续做表面喷塑处理后即可直接投入工位使用。在白车身焊装工位的应用场景中，这类支架可作为临时支撑构件放置在车身分总成的下方，承托车身覆盖件的重量，避免焊装过程中覆盖件因自重出现下垂变形，

　　保证焊装后的形位公差符合装配要求。构件的支撑面做了平面度管控，整个支撑平面的平面度误差控制在0.2mm以内，工件放置后不会出现局部悬空的情况，受力能够均匀分散到整个支撑面上，避免局部应力集中导致的构件变形或工件压痕。从安装适配性来看，支架底部的安装平面为整面平整结构，不管是固定在压力机的金属工作台面，还是固定在焊装工位的木质工装平台上，都能够实现平稳贴合，不会出现晃动间隙；U型的开口结构也方便操作人员从开口位置取放工件，不需要从侧面平移挪动，能够提升工位的操作效率，减少操作人员的动作幅度。在长期使用的可靠性设计上，构件的折弯位置做了圆角加强处理，折弯半径大于钣金材料厚度的1.5倍，避免折弯位置出现应力集中导致的开裂问题；

　　两侧臂的外轮廓做了弧形收边处理，不仅能够提升结构的整体刚性，也能避免操作人员在取放工件时被棱边刮擦，符合工位的安全操作要求。这类钣金支架不需要额外的复杂加工工序，成型后仅需要做简单的去毛刺处理即可投入使用，维护成本极低，出现表面磨损后仅需要重新打磨喷塑即可继续使用，适合冲压车间、焊装车间的大批量工位配置需求。
