汽车白车身成型钣金安装支架结构

　　在汽车白车身的焊装与总装工序中，这类钣金成型支架是承担局部构件连接、附件固定的核心承载小件，看似不起眼的结构件，实则直接影响白车身装配精度、局部刚度以及后续附件的安装可靠性，是车身结构中分布最广、数量最多的连接类构件之一。日常在焊装线的工位上，这类支架需要先通过点焊或者螺栓连接固定在白车身的对应钣金腔体上，后续用来固定线束卡扣、管路支架、局部内饰安装点或者小型附属构件，其安装位置的精度偏差，会直接导致后续附件装配出现干涉、卡扣无法卡入、管路走向偏移等问题，严重时甚至会影响整车下线后的异响控制表现。从结构设计逻辑来看，这个支架采用一体化冲压成型工艺，没有额外的焊接拼接结构，整体通过连续模冲压完成落料、冲孔、翻边、成型多道工序，

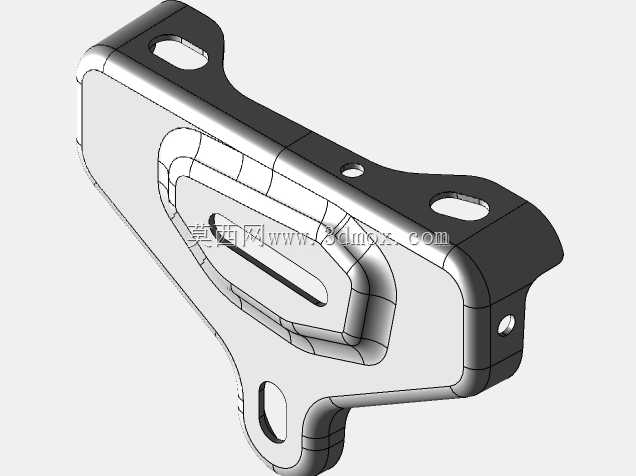

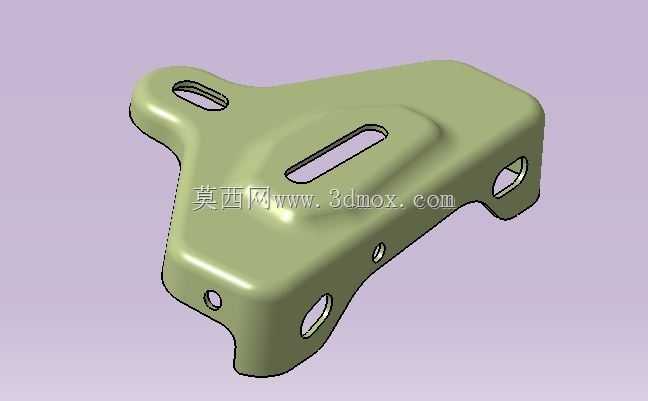

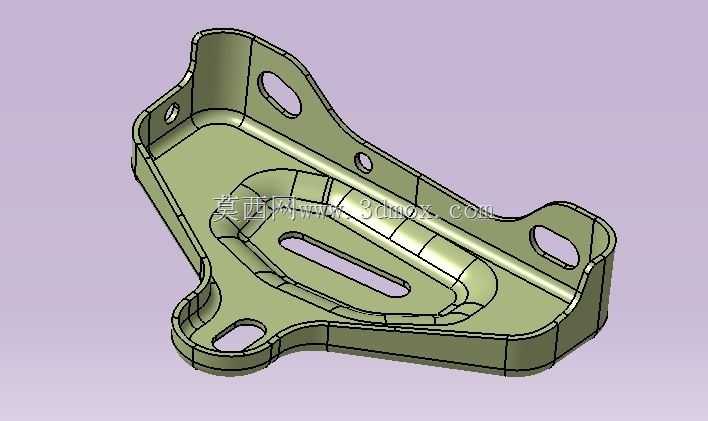

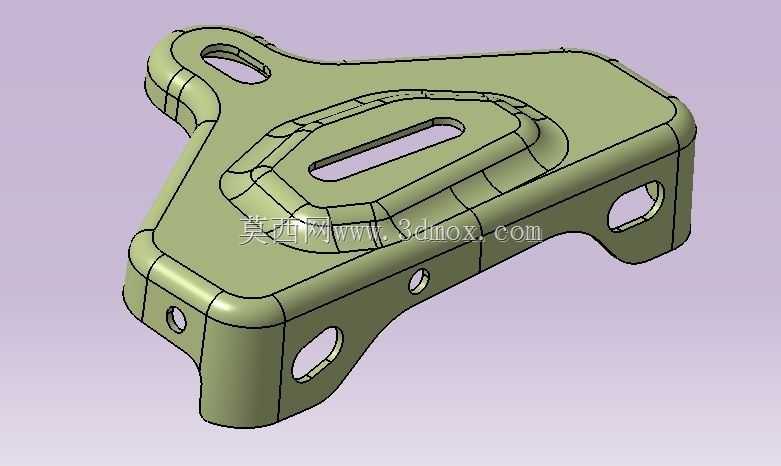

　　生产效率高，尺寸一致性好，适合整车量产阶段的大批量供货需求。整体轮廓采用异形三角布局，这种布局是根据安装点位的空间边界特意设计的：三个方向延伸的结构臂分别对应三个不同方向的安装固定点，每个臂端都设计了对应的安装孔位，其中长圆孔的设计是为了吸收白车身焊接过程中的累计公差，装配时可以在小范围内调整安装位置，抵消焊装变形带来的位置偏差，保证后续附件的安装位置精度；圆形通孔则是用于精准定位或者螺栓刚性固定，限制支架的转动与窜动。支架主体的中部设计了下沉式的加强筋结构，也就是中部的长条形凸起翻边，这个结构并非随意设计，而是通过冲压成型的局部加强结构，在不增加板材厚度、不额外增加零件重量的前提下，大幅提升支架整体的抗扭、抗弯刚度，

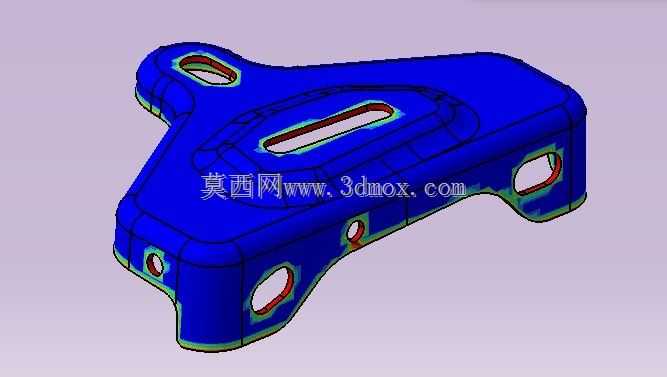

　　避免车辆行驶过程中因为振动导致支架变形、固定点松动。边缘位置全部做了圆角翻边处理，一方面是避免冲压后的锐边割伤装配工人、划伤后续装配的线束或者管路保护层，另一方面翻边结构也能进一步提升零件的边缘刚度，减少冲压成型后的回弹变形，保证零件尺寸的稳定性。从安装边界来看，这个支架的底部是贴合白车身钣金型面的安装基准面，整个贴合面的平面度公差控制在0.2mm以内，保证焊接或者螺栓固定时能够完全贴合车身钣金，不会出现虚接、间隙过大导致的焊接不牢或者螺栓预紧力不足的问题。侧面的翻边高度根据安装空间做了严格限制，避免和周边的车身内板、加强梁产生运动干涉，所有孔位的位置度公差都按照车身件的通用要求控制在±0.3mm以内，满足整车装配的公差链要求。在实际的建模设计过程中，这类零件需要优先考虑冲压工艺的可行性：所有成型圆角都要大于板材厚度的1.5倍，避免冲压过程中出现开裂；冲孔位置距离成型边的距离要满足最小壁厚要求，防止冲孔时出现材料变形；拔模角度按照冲压方向设置在1度以上，保证成型后零件能够顺利从模具中脱出，不会出现卡模、拉伤零件表面的问题。另外这类支架的板材一般选用汽车常用的冷轧低碳钢板，表面根据后续防腐要求做电泳处理，和白车身整体一同经过电泳、中涂、面涂的涂装工序，保证整车的防腐性能。在车辆实际使用过程中，这个支架需要承受车辆行驶过程中的持续振动、温度交变带来的材料应力，因此在设计阶段还需要通过CAE仿真分析，验证其在不同载荷工况下的应力分布，

　　确保最大应力低于材料的屈服强度，不会出现长期使用后的疲劳断裂问题。很多新手工程师在设计这类支架时，容易忽略安装空间的动态边界，只考虑静态下的装配间隙，没有预留车辆行驶过程中车身变形、周边构件振动的位移空间，导致实车装配后出现运动干涉、异响等问题，而这个支架的异形轮廓就是在充分校核了周边所有构件的运动包络之后优化出来的，在保证自身结构强度的前提下，尽可能缩小零件体积，减少材料占用，同时避开所有可能的干涉点。另外支架上的不同孔径也对应了不同的装配用途：大一点的圆孔是用于螺栓穿过的固定孔，小孔是用于工艺定位或者线束卡扣的固定孔，长圆孔是公差调节孔，每个孔位的功能都经过了装配工序的实际验证，不存在冗余的设计结构，完全是面向量产装配需求做的优化设计。
