汽车白车身后翼子板安装固定支架结构

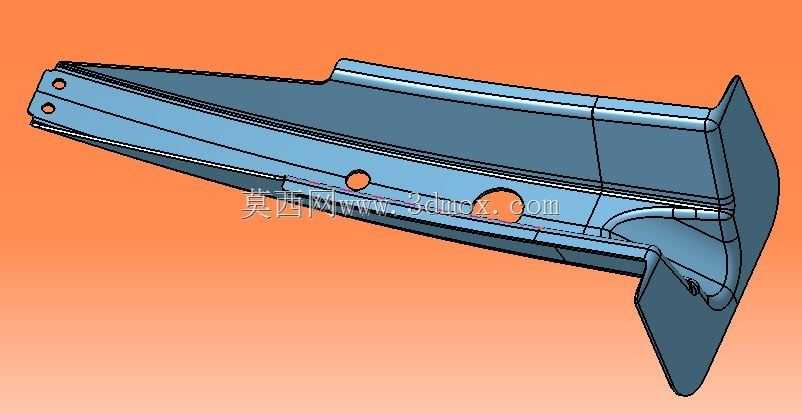

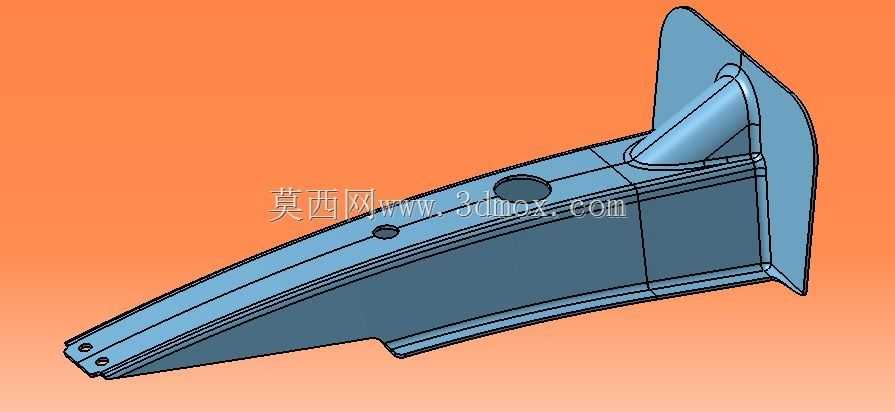

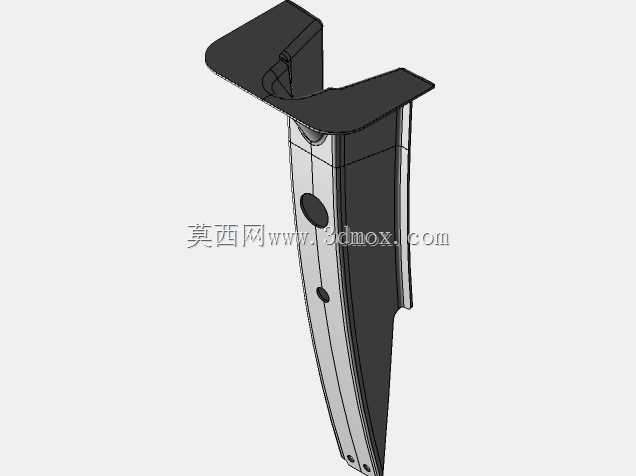

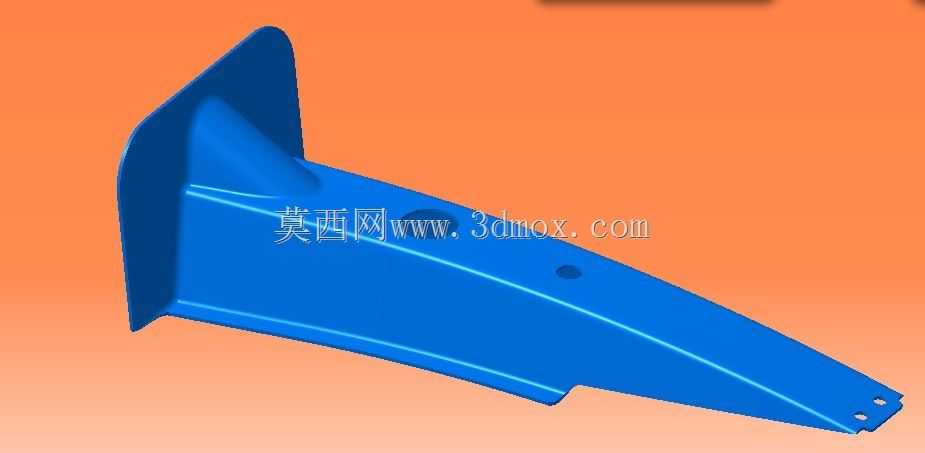

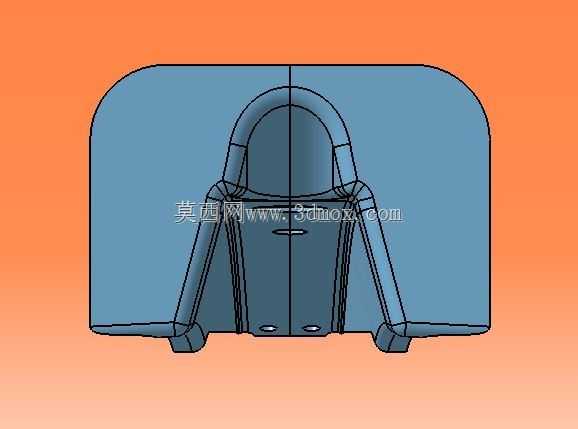

　　在白车身焊装与总装的工序链路里，后翼子板区域的安装精度直接影响整车侧围的外观间隙面差、后轮拱区域的结构刚度，以及后续尾灯、后保险杠、轮罩衬板等周边部件的装配基准一致性，这款支架正是承担后翼子板与侧围内板、后轮罩加强梁之间连接定位的核心冲压构件。从实际装车场景来看，该支架布置于后轮拱靠前的侧围内部空腔位置，一端通过翻边贴合面与侧围内板的冲压型面焊接固定，另一端的延伸型面承托后翼子板的内板安装边，同时预留的两个安装孔位用于匹配翼子板装配时的定位销与紧固螺栓，中间区域的大尺寸过孔则是为了避让车身线束的走线路径，或是满足电泳工序中的液体流通需求，避免空腔区域出现电泳死角影响防腐性能。

　　从结构设计思路上看，这类支架完全遵循冲压件的工艺可行性原则，整体采用单工序落料后经多工位级进模冲压成型，所有弯折处都设计了合理的冲压圆角，避免折弯过程中出现应力集中导致的板材开裂，同时在弯折交汇的三角区域设置了三角形加强筋结构，不需要额外增加板材厚度就能大幅提升支架的抗扭刚度，抵消车辆行驶过程中侧围区域受到的路面振动、轮腔气流扰动带来的交变载荷，防止长期使用后翼子板安装点出现松动移位，导致外观间隙不均、行驶异响等问题。支架的型面完全匹配周边车身构件的曲面走势，没有突兀的结构凸起，既能够最大化利用侧围内部的有限安装空间，避免和后轮罩内板、线束卡扣、隔音棉安装位产生干涉，也能保证焊接时电极头有足够的操作空间，不会因为型面过于复杂导致焊钳无法到位，影响焊装工序的节拍。

　　从安装边界的角度考量，该支架的三个安装定位点分别对应侧围内板上的三个工艺孔，其中主定位孔采用圆孔设计限制X、Y两个方向的自由度，辅助定位采用长圆孔设计吸收冲压件的尺寸公差，避免装配时出现过定位问题，支架与翼子板连接的安装面平面度公差控制在0.2mm以内，保证翼子板安装后不会因为贴合面不平出现局部应力，导致翼子板漆面开裂或者装配变形。整体板材选用车身常用的低碳冷轧钢板，厚度适配同级别车型的侧围支架通用规格，既满足结构强度要求，也兼顾冲压成型的延展性与整车轻量化的需求，冲压完成后会和白车身其他构件一同经过电泳、中涂、面漆的涂装工序，和整车车身形成一致的防腐层，不需要额外做表面处理。在实际的车型开发过程中，这类支架的数模需要和周边所有相邻部件做完整的干涉检查，包括悬架跳动时的后轮最大运动包络、减震器的安装空间、后围线束的固定路径、轮罩隔音棉的压缩厚度，甚至要考虑低温环境下塑料件的形变余量，确保在全工况下都不会出现部件干涉的问题，同时支架的刚度仿真需要满足整车NVH的要求，避免局部刚度过低导致行驶中产生共振，放大路面传递的噪声。
