汽车白车身轴盖钣金支撑构件

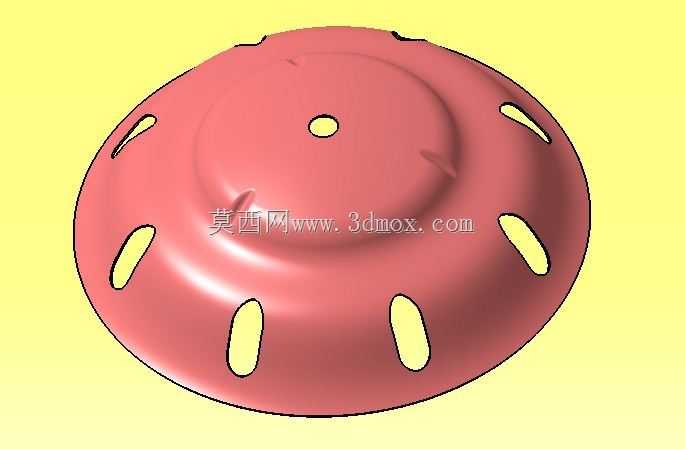

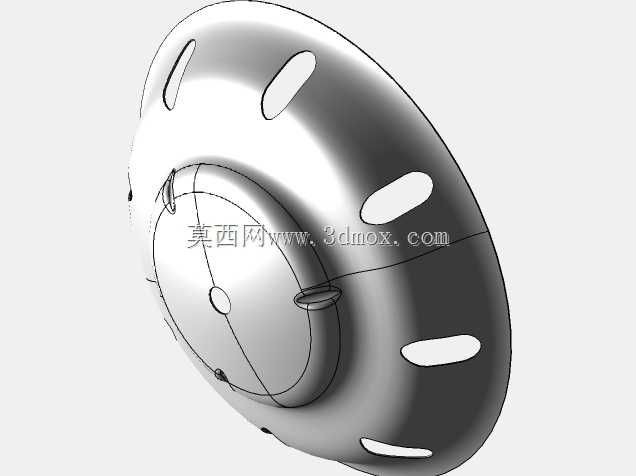

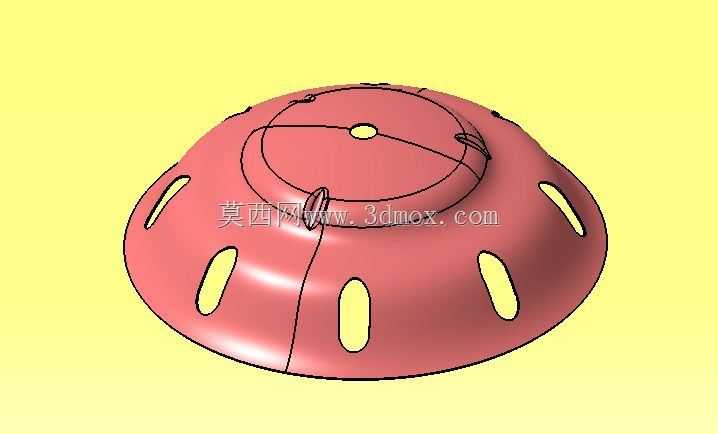

　　该构件属于汽车白车身装配体系中的轴端覆盖支撑类钣金件，主要应用于乘用车底盘与车身连接区域的旋转轴端部防护场景，在整车装配环节中，既承担轴端外部异物遮挡的防护作用，也为周边线束、内饰卡扣提供辅助安装定位点位，避免车辆行驶过程中泥水、砂石飞溅进入转轴配合间隙造成磨损，同时分散轴端区域的局部振动应力，降低行车过程中该部位的共振异响概率。从结构设计逻辑来看，整体采用浅拉延成型的碟形主体轮廓，中心预留的同轴圆孔用于穿过转轴主体，孔径与转轴外径保留0.8-1.2mm的装配间隙，既满足装配时的同轴度容错要求，也避免长期运行过程中热胀冷缩造成的构件与转轴剐蹭。主体曲面采用渐变曲率设计，从中心安装位向外围延伸的过程中曲率逐步放缓，

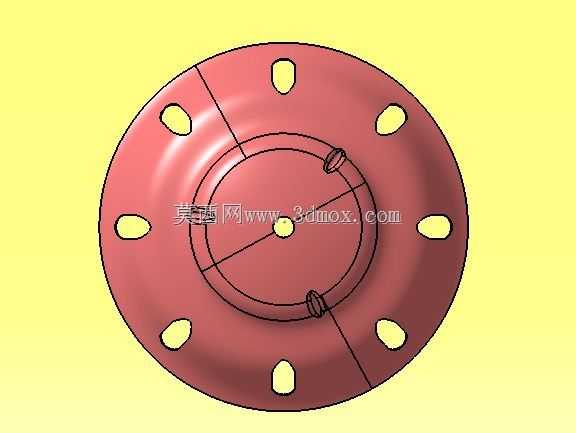

　　能够在不额外增加板材厚度的前提下提升整体结构刚度，减少冲压成型后的回弹变形量，曲面过渡位置全部采用R3-R5的圆角衔接，避免应力集中造成的钣金开裂问题。周向均匀分布的长圆形镂空槽，一方面是为了降低构件整体重量，符合白车身轻量化的设计要求，另一方面这些槽位也作为装配时的观察孔与散热通道，能够直观观察内部转轴的密封件状态，同时在车辆运行过程中引导气流穿过，带走轴端区域摩擦产生的热量，降低密封橡胶件的老化速度。构件边缘采用翻边压平处理，翻边宽度控制在4mm左右，既能够消除钣金裁切后的锐边，避免装配工人操作时被划伤，也能进一步提升边缘的结构强度，减少运输、装配过程中的边缘变形。从安装边界来看，

　　该构件的最大外轮廓直径适配对应车型轮拱内侧的安装空间，装配后与周边钣金件保留至少5mm的安全间隙，不会在车轮跳动、车身扭转过程中与周边部件发生运动干涉。设计过程中充分考虑了钣金冲压的工艺可行性，拉延深度控制在板材成型极限范围内，所有镂空槽的冲裁位置都预留了足够的压料面，避免冲裁过程中出现板材变形、毛刺超标的问题，成型后无需额外的校形工序即可满足装配精度要求。在实际装车验证环节，该构件的安装定位依靠中心孔与周边三个隐藏式定位点实现，装配时无需复杂的工装夹具即可快速对位，能够适配总装车间的快节拍生产要求，长期使用过程中，钣金表面经过电泳、喷塑处理后，能够耐受底盘区域的潮湿、盐雾环境，满足整车全生命周期的防腐要求。
