汽车用钢板冲压夹紧支架结构设计

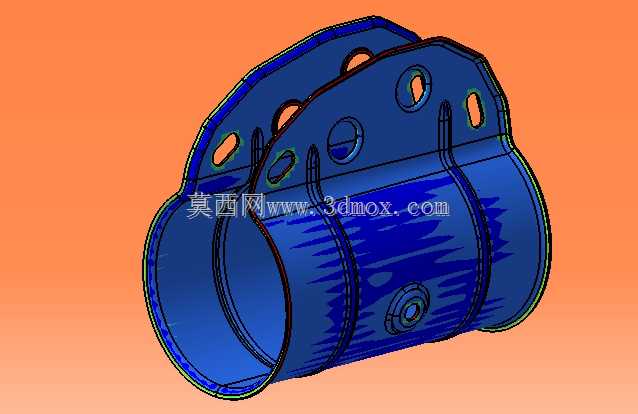

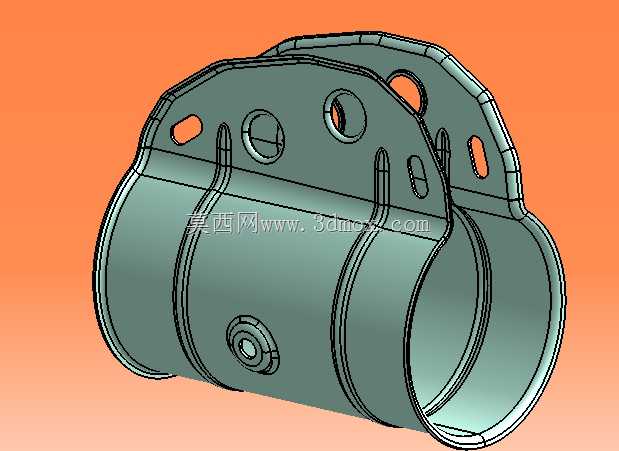

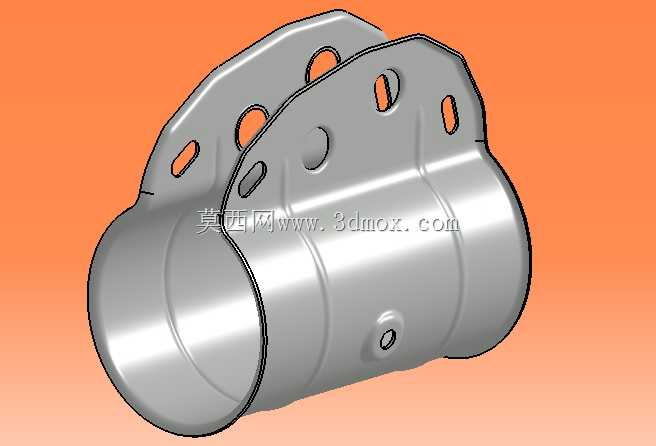

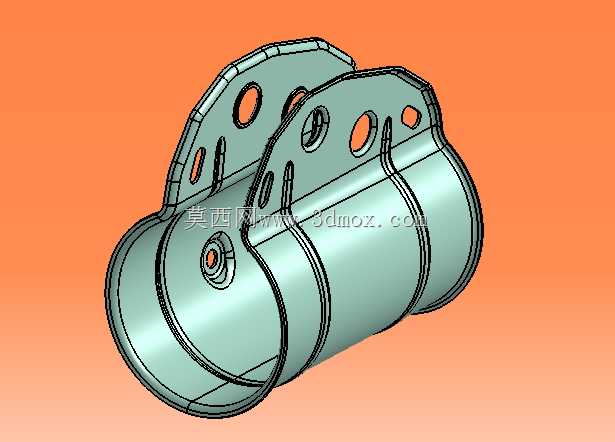

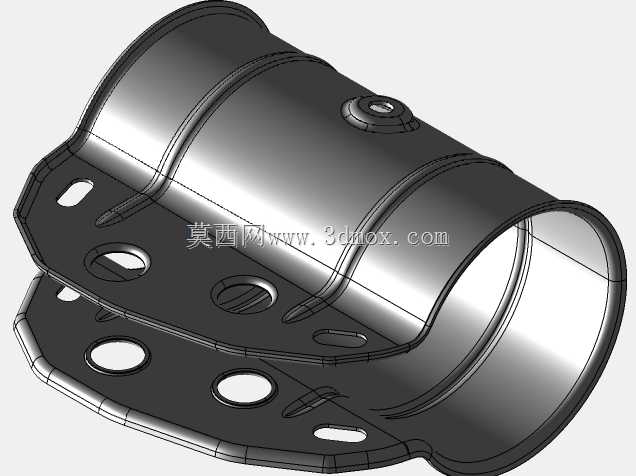

　　在汽车白车身焊装与底盘附件装配工位中，这类钢板冲压成型的夹紧支架承担着管线束、小型功能组件的定位夹持作用，区别于铸造类厚重支座，冲压件的薄壁特性让它在满足夹持刚度的同时，能将整体重量控制在较低区间，适配乘用车轻量化的装配需求。从结构形态来看，支架主体采用半包覆式筒状腔体作为夹持接触面，弧形内壁能够与圆柱类被夹持件形成更大的贴合面积，避免点接触带来的应力集中，在车辆行驶产生持续振动的工况下，不会因为局部压强过大出现被夹持件表面压损或者支架自身变形松脱的问题。支架上部的异形安装法兰边做了翻边强化处理，沿法兰轮廓分布的多个不同孔径的安装孔，分别对应主定位销孔、螺栓紧固孔以及工艺减重孔，其中主定位孔采用高精度冲孔工艺保证位置度公差，

　　装配时能够快速与车身安装基座上的定位销配合，实现预装定位，减少装配过程中的调整工时；其余腰型孔与圆孔的搭配，既可以适配不同规格的紧固螺栓，也能预留一定的安装公差补偿量，抵消车身焊接过程中产生的基座位置累积误差，降低装配卡滞的概率。设计阶段针对冲压成型的工艺性做了多轮优化，法兰边与筒状主体的过渡圆角取值匹配所选板材的冲压延伸率，避免成型过程中出现圆角处拉裂的问题，筒身侧面冲压成型的局部凸台，一方面作为加强筋提升筒身的径向抗变形能力，另一方面可以作为辅助定位点，在夹持不同直径的配套件时，配合橡胶衬套实现过盈配合，保证夹持力均匀分布。从安装边界来看，支架整体外轮廓的包络尺寸充分考虑了车身安装点位的周边空间，

　　法兰边的外延长度不会与周边的线束、钣金件产生运动干涉，筒身的轴向长度根据被夹持件的固定段长度匹配，既不会因为过长浪费安装空间，也不会因为过短导致夹持长度不足，在车辆过颠簸路面产生交变载荷时，保证被夹持件不会出现轴向窜动。这类支架的板材选型通常根据安装位置的受力等级确定，常规底盘非核心受力位置选用普通冷轧钢板即可满足强度要求，若布置在靠近发动机舱的高温区域，则会更换为镀锌耐热钢板，同时在表面做电泳处理提升耐腐蚀性能，适应雨雪天气、路面溅水带来的锈蚀风险。在实际生产线的工装匹配中，该支架的冲压工序分为落料、拉延成型、冲孔切边、翻边整形四个核心步骤，每道工序的定位基准都统一选用法兰边上的主定位孔，保证各工序成型后的尺寸链闭环，

　　最终成品的形位公差能够满足整车装配的精度要求，不需要额外的机加工序即可直接上线装配，有效控制了单件的制造成本。不同于通用型管夹类标准件，该定制化夹紧支架可以根据具体车型的安装空间、被夹持件的外形尺寸做针对性调整，上部法兰的轮廓形状可以完全贴合车身安装面的曲面形态，保证安装后支架与基座完全贴合，不会出现安装间隙导致的紧固后支架内应力问题，长期使用下也不会因为应力释放出现松动。筒身内壁的粗糙度控制在冲压工艺可达到的合理区间，不需要额外做表面打磨，装配时配套的橡胶减震衬套可以与内壁紧密贴合，既可以隔绝车辆行驶产生的振动传递，也能填补支架与被夹持件之间的尺寸公差，保证夹持状态的稳定性。
