汽车车门锁铰链连接结构设计

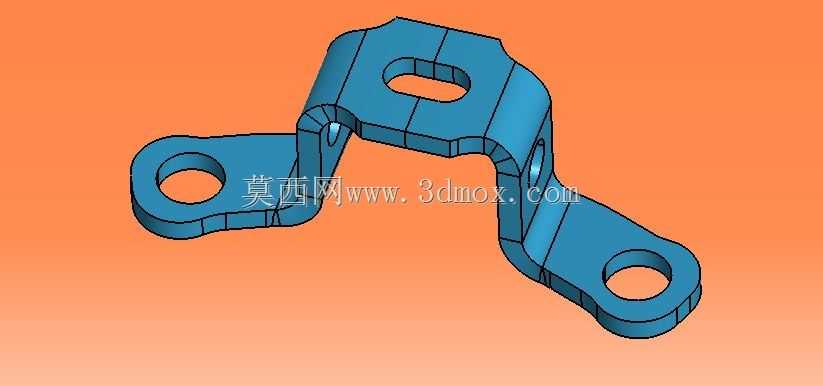

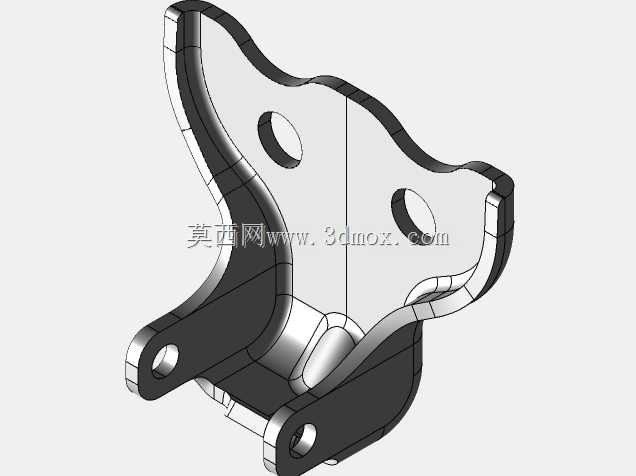

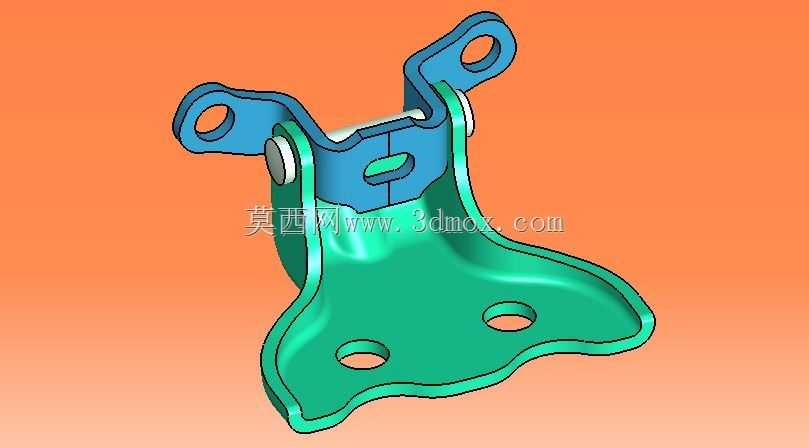

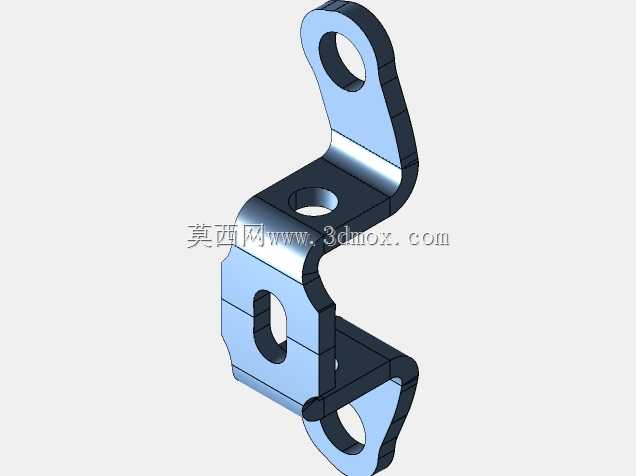

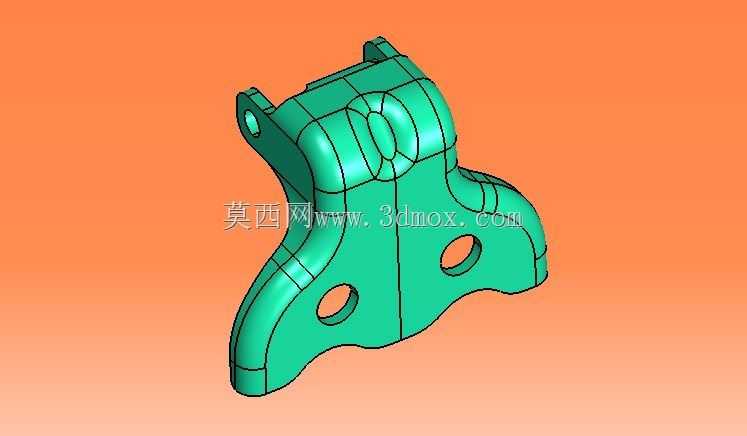

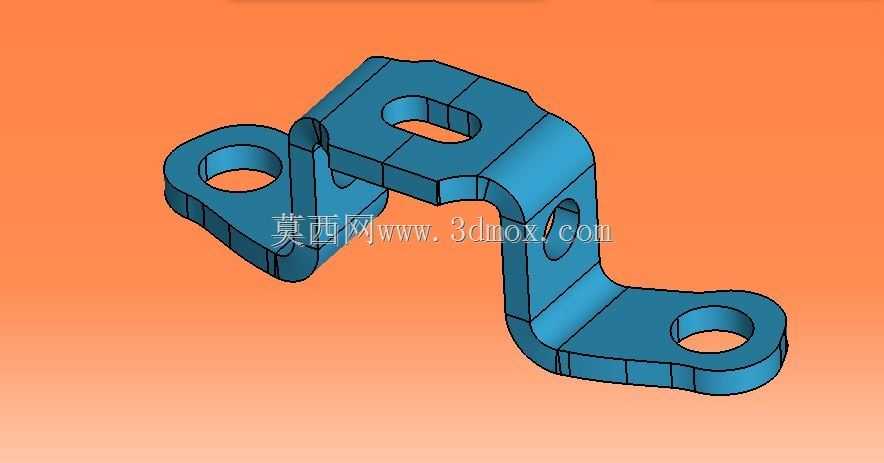

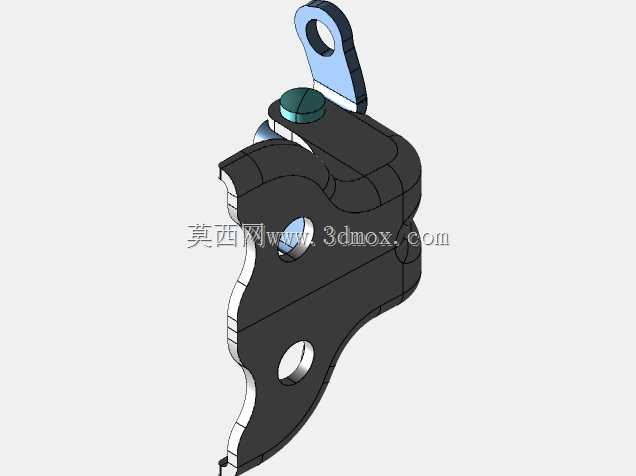

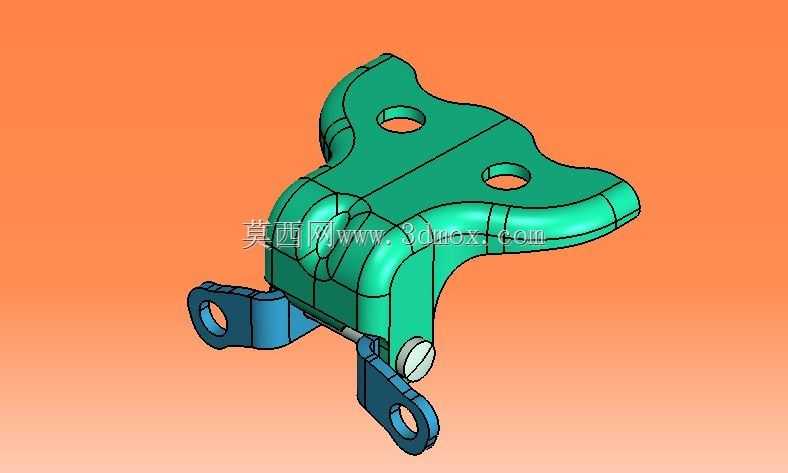

　　在白车身零部件开发流程中，车门锁铰链是连接侧门与侧围总成的核心承载部件，日常使用场景覆盖车门反复启闭的交变载荷工况、车辆行驶过程中侧门传递的振动载荷，以及侧碰工况下的车门防脱限位需求，其结构可靠性直接决定车门的使用手感、密封性能与碰撞安全表现。这款锁铰链采用分体式铰接结构，主体安装基座为冲压成型的钣金件，通过两个同轴布置的安装孔与侧围内板的焊接螺母配合固定，基座与侧围贴合的安装面做了0.3mm的压型沉台，既可以抵消钣金焊接后的平面度误差，也能在螺栓打紧后形成足够的静摩擦力，避免车辆长期振动后铰链出现移位松旷。铰接臂部分采用双片式冲压结构，与基座的铰接轴采用过盈配合压装，轴端做了翻边铆接处理，不需要额外的卡簧或销轴限位，

　　减少了装配工序的零件数量，同时铰接转动副之间预留了0.05mm的配合间隙，可填充低温润滑脂，在-40℃到80℃的环境温度区间内都能保证转动顺畅，不会出现低温卡滞或高温油脂流失导致的异响问题。从安装边界来看，基座的两个安装孔中心距为42mm，安装面到铰接轴中心的垂直距离为18mm，铰接臂末端的车门安装孔中心与铰接轴的中心距为65mm，这个尺寸参数匹配主流A级乘用车的侧门布置空间，安装时不会与侧围的加强梁、线束走线槽以及车门玻璃升降器的运动轨迹发生干涉，铰链的最大开启角度限位为72度，既满足日常上下车的开门空间需求，也能避免开门角度过大磕碰相邻车位的车辆或周边障碍物。设计过程中针对钣金成型做了工艺优化，所有折弯位置的内R角统一设置为1.

　　2倍料厚，避免冲压过程中出现应力集中导致的开裂问题，基座与铰接臂的非配合面做了喷塑表面处理，盐雾测试时长可达到720小时无红锈，满足整车的耐腐蚀要求，配合面则做了电泳后精整处理，保证装配精度。在功能实现上，这款铰链除了承担车门的转动连接作用，还集成了门锁扣的安装定位基准，锁扣安装孔的位置度公差控制在0.1mm以内，保证车门关闭后锁体与锁扣的啮合量处于设计区间，不会出现车门关不紧、高速行驶风噪大或者锁体异常磨损的问题。结构受力分析阶段，针对车门下垂工况做了专项强化，在铰接臂与基座的连接位置增设了局部加强筋，在车门单侧施加1000N的垂直载荷时，铰接位置的最大变形量小于0.2mm，长期使用后车门的下垂量控制在1mm以内，

　　不需要频繁调整铰链位置来修正车门配合间隙。对于钣金成型的工艺性，整个零件的冲压方向统一，没有负角结构，不需要复杂的斜楔机构即可完成冲压生产，材料选用屈服强度280MPa的汽车专用冷轧钢板，在保证结构强度的前提下控制零件整体重量，单个铰链总成的重量控制在180g左右，符合整车轻量化的设计方向。实际装车验证阶段，这款铰链可通过10万次的启闭耐久测试，铰接位置的磨损量小于0.1mm，转动扭矩的衰减率不超过15%，能够覆盖车辆全生命周期的使用需求，不需要额外的维护保养。
