汽车白车身后夹紧固定支架结构

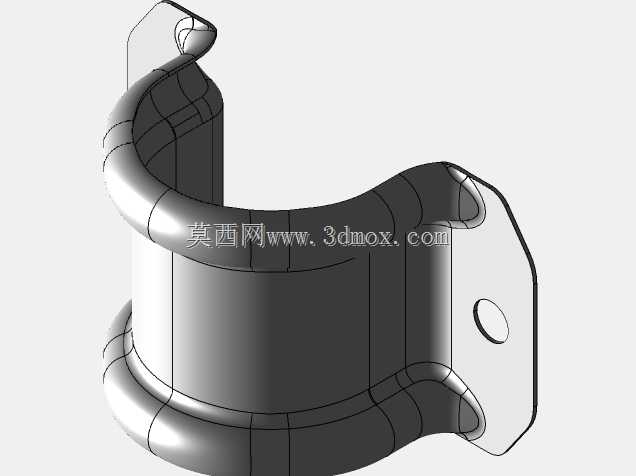

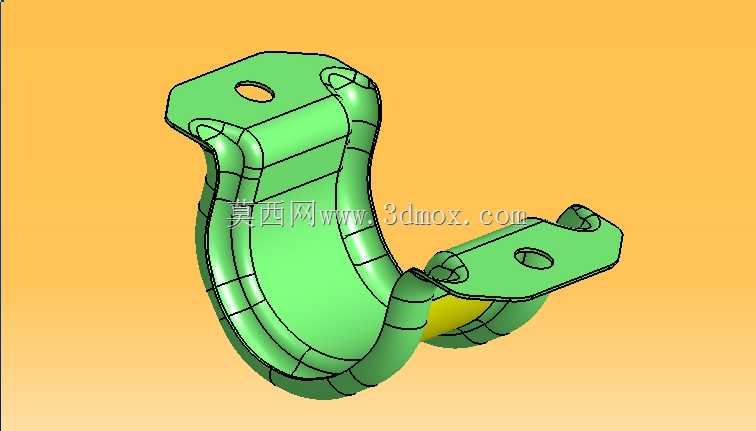

　　该支架属于白车身焊装与总装环节的关键承载连接件，主要应用于乘用车白车身后部总成的装配工位，承担相邻车身钣金部件之间的夹紧定位、载荷传递功能，在车辆行驶过程中可分散路面激励传递至后部车身的振动载荷，避免局部钣金因应力集中出现开裂、形变问题，同时为周边线束、内饰卡扣提供辅助安装点位。从结构设计逻辑来看，整体采用弧形变截面钣金构型，规避了传统直角弯折支架的应力集中缺陷，主体弯折弧度完全匹配后部车身轮罩侧围的安装曲面，保证装配后支架与车身钣金面完全贴合，无悬空装配区域。两端的平直安装耳片上预留了同轴度公差严格控制的安装过孔，孔位边缘做了翻边强化处理，既提升了安装孔的抗剪切强度，也能在螺栓打紧过程中避免孔边钣金被压溃变形，

　　中间弧形过渡段设置了多道纵向加强筋，筋条深度随截面载荷分布梯度变化，在支架受侧向拉扯力时，加强筋可将集中载荷快速分散至整个支架本体，不会出现局部应力超限的问题。从安装边界来看，两端安装耳片的孔位中心距严格匹配车身侧围与后部横梁的预装孔位公差带，安装面的平面度控制在0.2mm以内，保证螺栓打紧后支架无装配内应力，整体厚度适配常规车身冲压钣金的连接规格，装配后支架与周边钣金的最小间隙满足电泳液流通要求，不会出现电泳死角导致的后期锈蚀问题。设计过程中充分考虑了冲压工艺的可行性，整体弯折半径大于钣金材料的最小弯曲极限，避免冲压过程中出现弯裂缺陷，所有边角均做了圆角过渡处理，既消除了冲压毛刺带来的装配割手风险，也能减少应力集中点。

　　在实际装车场景中，该支架不仅承担静态下的部件连接定位作用，在车辆经过颠簸路面时，可缓冲后部车身的扭转形变，协调相邻钣金件的形变位移量，避免焊缝因反复拉扯出现疲劳开裂，同时支架的表面处理工艺与车身钣金完全一致，满足整车盐雾试验的防腐要求，在整车全生命周期内无需单独维护更换。建模过程中对支架的每个弯折面都做了拔模角度校验，保证冲压成型后零件可顺利脱模，安装孔的位置度公差综合考虑了焊装夹具的定位误差，预留了合理的装配调整余量，既不会因孔位公差过严导致装配困难，也不会因公差过松出现部件装配错位。
