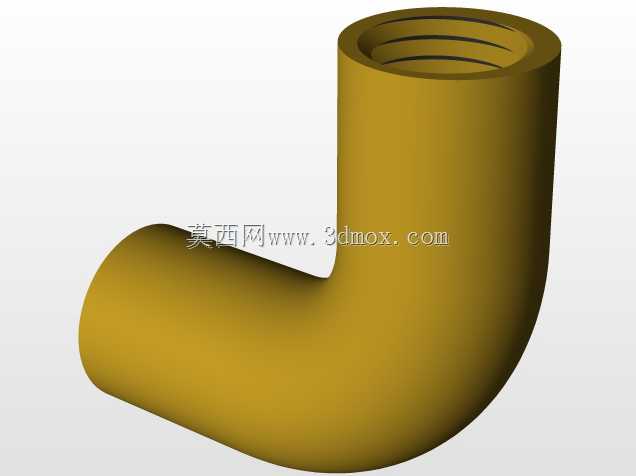

内螺纹90度管道连接弯头结构设计

在民用给排水、化工流体输送、气动液压管路布设等场景中，管路走向调整是管路布设环节无法避开的需求，这类内螺纹90度弯头正是为适配直角转向的管路连接需求设计的基础管路配件。从结构设计逻辑来看，该弯头采用等通径弯转结构，内壁光滑过渡无突变台阶，能最大程度降低流体流经转向位置时的局部阻力损失，减少管路系统的压损，避免流体在转角处形成涡流造成的管路振动、噪音甚至杂质淤积问题。两端的内螺纹结构采用标准管螺纹参数设计，螺纹牙型规整，啮合时能保证足够的连接强度与密封性能，无需额外焊接工序，现场安装时仅需配合生料带或密封胶即可完成与外螺纹管道、阀件的快速对接，大幅降低现场施工的操作难度，也方便后期管路维护时的拆卸更换。外形上弯头的转角处采用大圆弧过渡外壁，而非直角锐边结构，这种设计一方面能降低注塑或成型过程中的应力集中问题，提升零件整体的结构强度，避免长期受管路内压、外部磕碰时出现转角开裂的情况；另一方面圆滑的外壁也能减少安装过程中对施工人员的剐蹭风险，同时适配狭小安装空间内的布设需求，不会因锐边占用额外的安装间隙。安装边界方面，这类弯头的轴向安装尺寸与同通径的标准内螺纹接头保持一致，两端螺纹的有效啮合长度符合通用管路配件的设计规范，布设管路时无需额外预留特殊的操作空间，可直接替换同规格的其他转向接头，适配现有管路系统的改造升级需求。在实际应用中，这类弯头可用于常温常压下的清水、压缩空气、低压无腐蚀性流体的管路转向连接，不管是家装水路改造、车间气动管线布设，还是小型设备的内部流体管路搭建，都能通过这类弯头完成直角转向的管路衔接，保证管路走向规整的同时，维持管路系统的密封性能与流通效率。设计过程中需要重点控制弯转处的壁厚均匀性，避免因壁厚不均导致成型后出现缩痕、内应力过大的问题，同时要保证两端内螺纹的同轴度偏差在允许范围内，防止安装时出现螺纹错扣、连接后管路别劲的情况，影响长期使用的密封可靠性。
