16C手动夹头闭合器工装结构

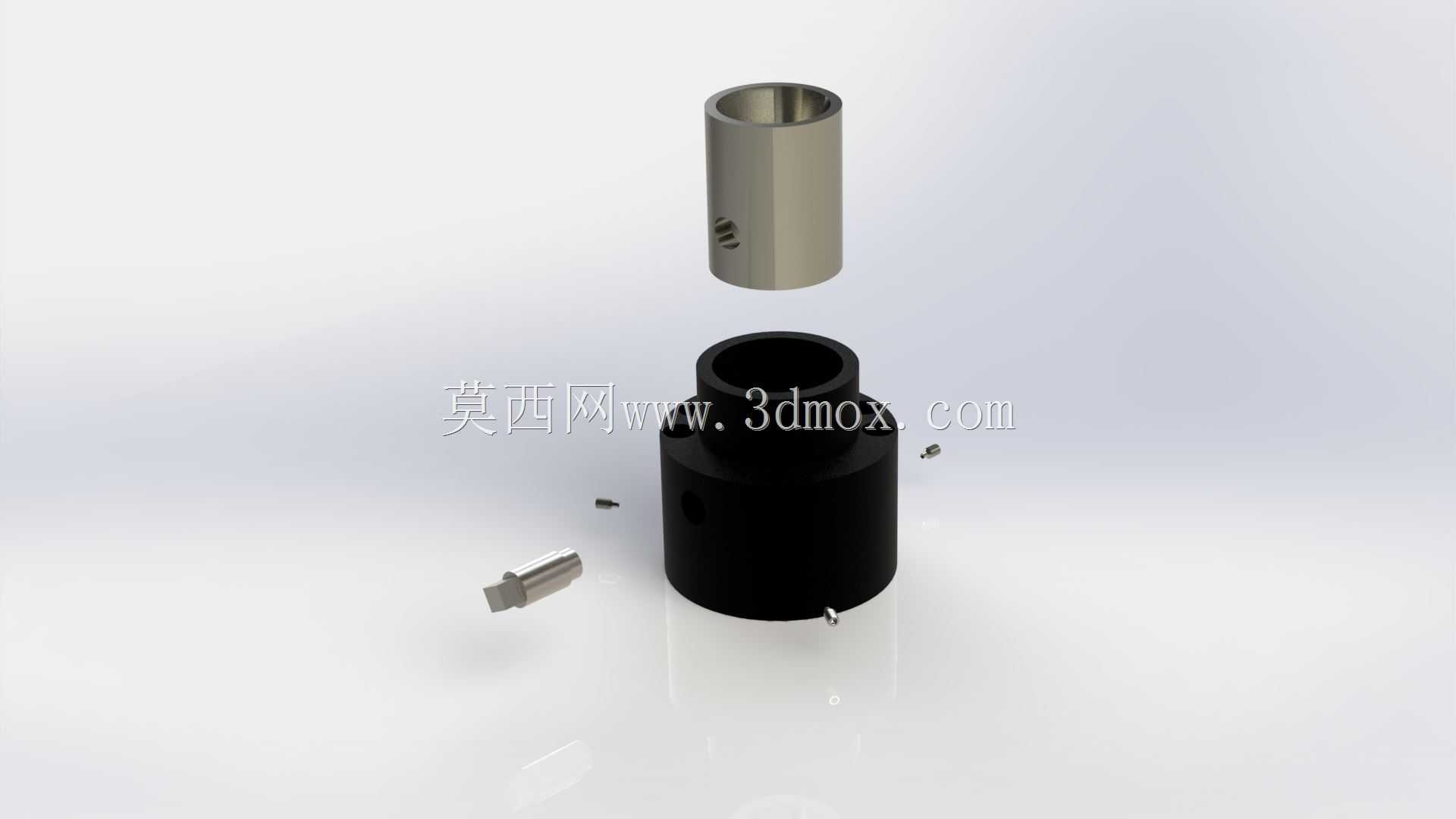

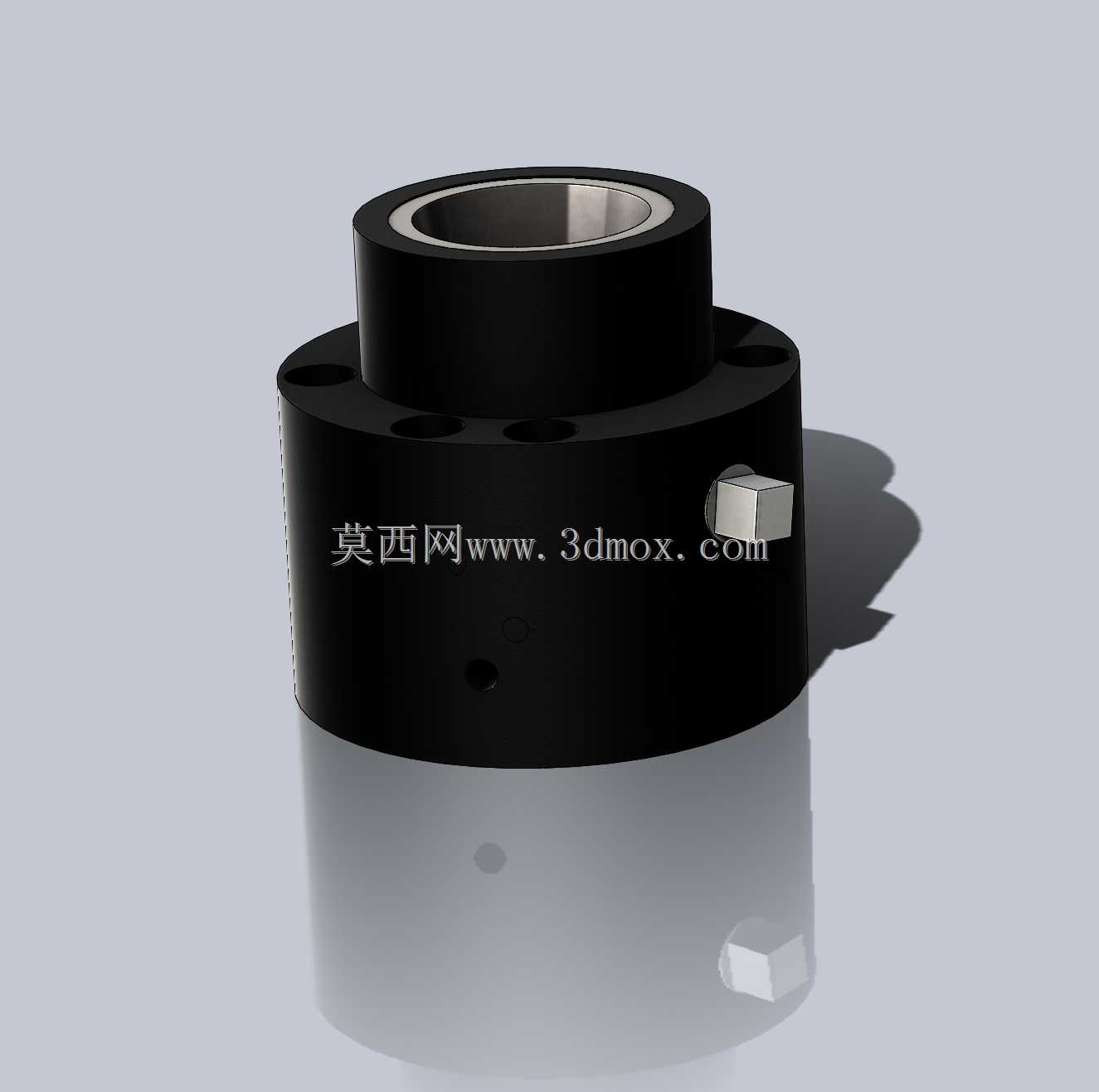

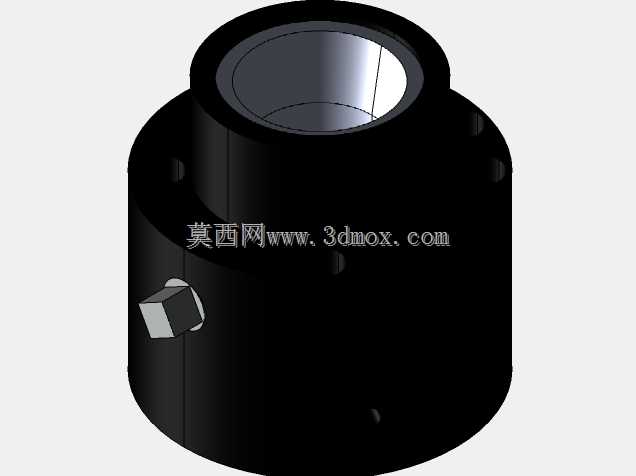

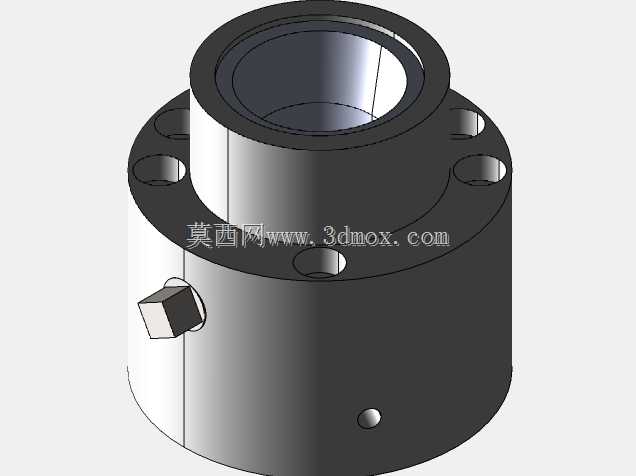

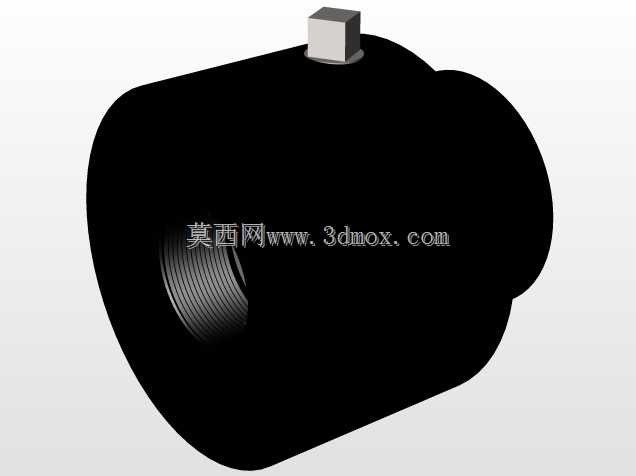

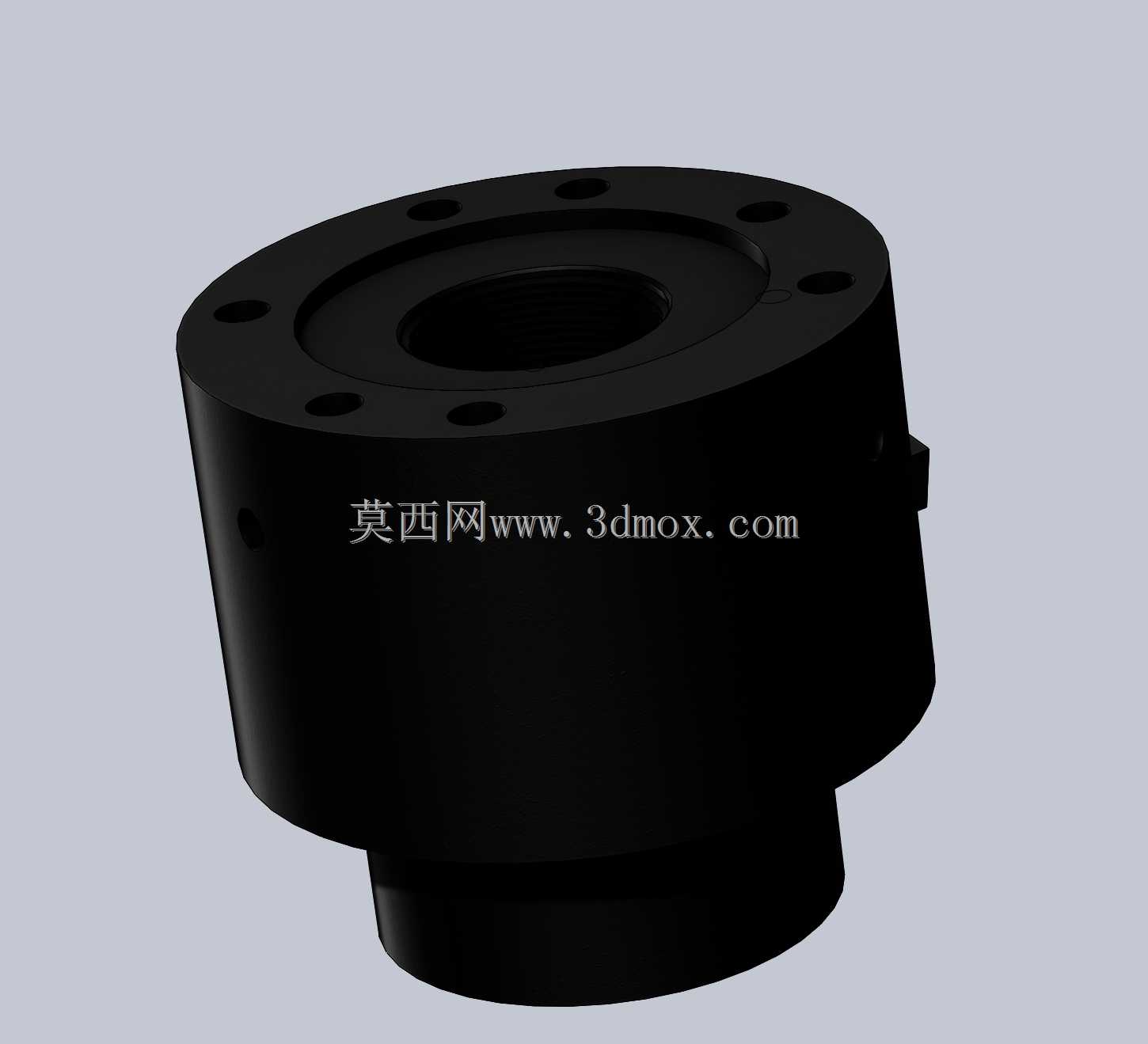

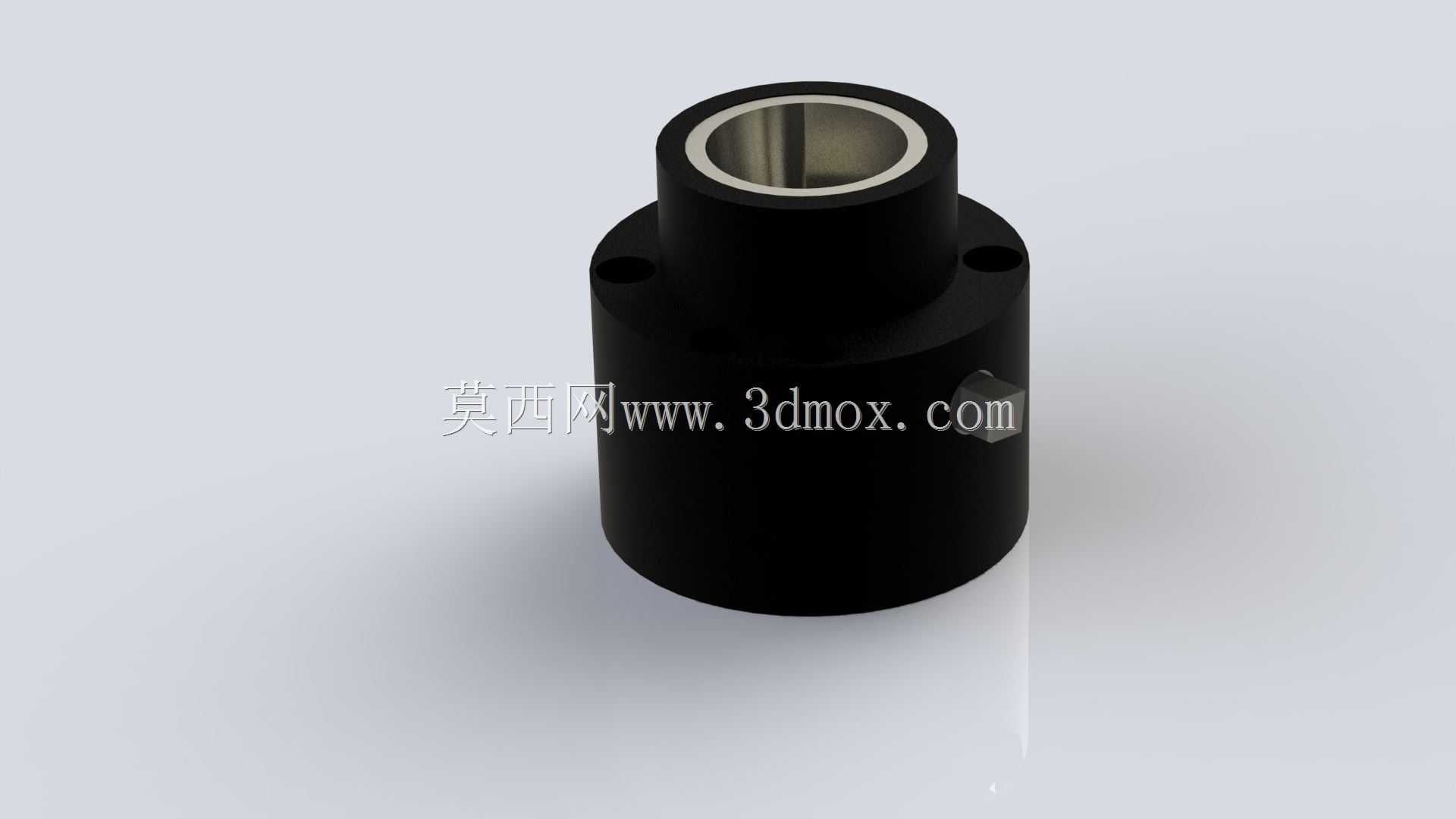

在机床加工的工装夹持场景中，手动夹头闭合器是配合弹性夹头完成工件装夹锁定的核心配套部件，这款16C规格的手动夹头闭合器，主要适配16C系列标准弹性夹头，常见于普通车床、小型数控车床、内圆磨床以及专用工装工位的工件装夹环节，用来实现夹头的径向收拢，完成对棒料、轴类零件的定心夹紧作业。从结构设计来看，该闭合器采用同轴阶梯套筒式主体结构，主体为黑色氧化处理的钢制基体，上部为与夹头配合的嵌套接口，内孔精度直接决定夹头收拢后的同轴度表现，设计时预留了夹头胀缩的活动间隙，避免夹头收拢过程中出现卡滞。主体侧面设置的两个对称安装孔，用于将闭合器整体固定在设备的安装法兰面上，按照安装边界要求，需匹配4.125英寸螺栓孔圆的安装基准，采用3/8-16规格的内六角螺钉完成锁紧固定，安装时需保证闭合器轴线与设备主轴轴线的同轴度误差控制在0.02mm以内，避免装夹后工件出现跳动超差的问题。侧面设置的拨块结构是手动操作的施力部位，通过转动拨块带动内部的锁紧斜面位移，推动夹头沿轴向移动实现径向收拢，整个施力行程经过精准计算，既保证夹头有足够的夹紧力应对常规切削载荷，又不会因行程过大导致夹头过度变形产生疲劳损伤。不同于液压、气动式的自动夹紧机构，手动夹头闭合器无需外接动力源，结构紧凑可靠，维护成本极低，非常适合小批量零件加工、工装调试工位以及专用设备的简易装夹场景，在没有气源、液压站配套的台式机加工设备上，这类手动闭合结构的实用性尤为突出。建模过程中，所有配合面的尺寸公差、形位公差都按照实际工装的加工要求进行了还原，包括安装孔的位置度、内孔的圆柱度、锁紧斜面的角度参数，都能直接作为结构设计的参考依据，零部件拆分完整，每个单独零件都保留了实体建模特征，方便设计人员根据自身设备的安装尺寸做参数调整，也可以直接用于工装装配的干涉检查、运动仿真验证，提前排查实际装配中可能出现的行程干涉、配合间隙不合理等问题。在实际使用中，这类闭合器的夹紧力大小可以通过手动操作的力度进行微调，针对薄壁类零件的装夹，可以灵活控制夹紧力避免工件夹伤变形，这也是手动夹持结构相比自动夹紧结构的独特优势，在精密小零件加工、试样加工等场景中应用十分广泛。
