哈雷摩托28齿轻量化前传动滑轮结构

　　这款传动滑轮主要应用于大排量巡航摩托车的前端传动系统，是发动机动力输出端与后轮传动带之间的核心动力传递部件，适配哈雷戴维森系列大排量巡航车型的动力传输需求，也可在同规格高性能定制赛车、改装跑车上替代原厂传动件使用。在实际骑行场景中，该滑轮直接承接发动机曲轴输出的扭矩，通过同步带将动力传递至后轮驱动轮，其运转的平顺性、结构强度直接决定了动力传输效率与骑行的可靠性，尤其在大油门起步、高速巡航、急加速等工况下，需要承受曲轴端输出的瞬时冲击载荷，同时要保证带传动的啮合精度，避免出现跳齿、打滑等问题。

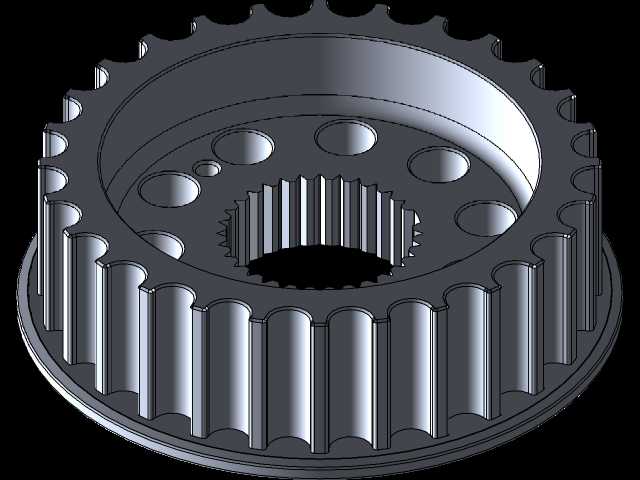

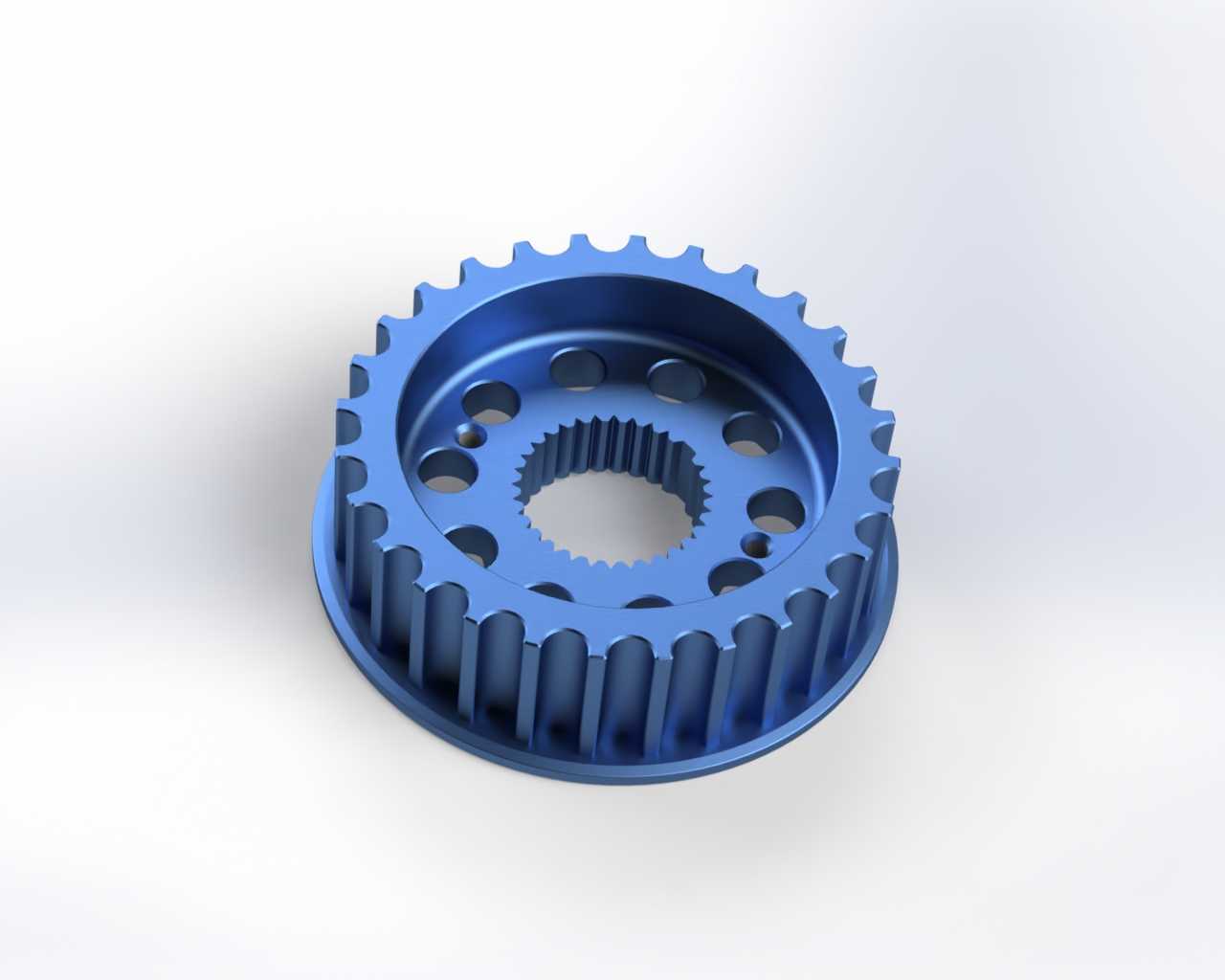

　　从功能特性来看，该滑轮采用28齿的带啮合齿形设计，外圈齿形与同步带的齿槽完全匹配，啮合过程中齿面接触均匀，可有效降低传动过程中的噪音与齿面磨损，相比原厂铸铁材质的同规格滑轮，整体采用轻量化结构设计，在保证结构强度的前提下大幅降低了旋转件的转动惯量，能有效提升发动机的油门响应速度，减少曲轴端的动力损耗。内圈设置的花键结构直接与发动机输出轴配合，花键齿的齿形精度、同轴度公差控制在较高等级，可保证动力传递过程中无旷量，避免高速运转时出现偏心抖动的问题。轮体上分布的多个镂空减重孔，并非随意开设，每个孔的位置都经过受力仿真校核，避开了轮体的主应力传递路径，在去除冗余材料的同时，不会影响轮体的径向、轴向承载能力，同时镂空结构还能在运转过程中带动周边空气流动，对传动带与轮体的啮合面起到一定的散热作用，降低长时间高负荷运转下的带体老化速度。

　　设计过程中首先要明确安装边界尺寸，内圈花键的模数、齿数、压力角需要与对应车型的发动机输出轴完全匹配，保证装配后无轴向窜动、周向无间隙；滑轮的总宽度、外圈齿形的节距、齿高需要与配套的传动带规格完全对应，保证啮合时齿面的接触面积符合设计要求，避免出现带体偏磨、咬齿的问题。轮体的台阶结构设计用于对传动带进行轴向限位，台阶的高度差经过精准计算，既可以防止传动带在运转过程中出现轴向窜动脱落，又不会与带体侧面产生额外的摩擦阻力。轮体的外缘齿顶做了小倒角处理，可避免装配传动带时刮伤带体的齿面橡胶层，同时在啮合过程中能引导带齿顺利进入齿槽，减少入齿冲击。

　　从结构强度设计角度，轮体的辐板厚度、齿根圆角半径都经过有限元受力分析，在最大扭矩输出工况下，齿根位置的最大应力远低于材料的屈服强度，可保证在全生命周期内不会出现断齿、轮体开裂等失效问题。相比实心结构的同规格滑轮，该轻量化设计的重量降低了近百分之四十，旋转惯量的降低能让发动机的转速攀升速度更快，尤其在赛道骑行、激烈驾驶的场景下，油门的跟手性会有明显提升，同时降低的簧下质量也能在一定程度上提升前传动系统的运转平顺性。在装配层面，该滑轮的安装端面与输出轴的定位端面贴合度要求较高，端面的平面度公差控制在合理范围内，可避免装配后出现轮体偏摆，导致传动带单侧磨损过快的问题。日常使用中，该滑轮的齿面磨损情况是传动系统检查的重点项目，当齿面出现明显磨损台阶、齿形变形时，需要及时更换，避免出现传动打滑、动力中断的风险。
