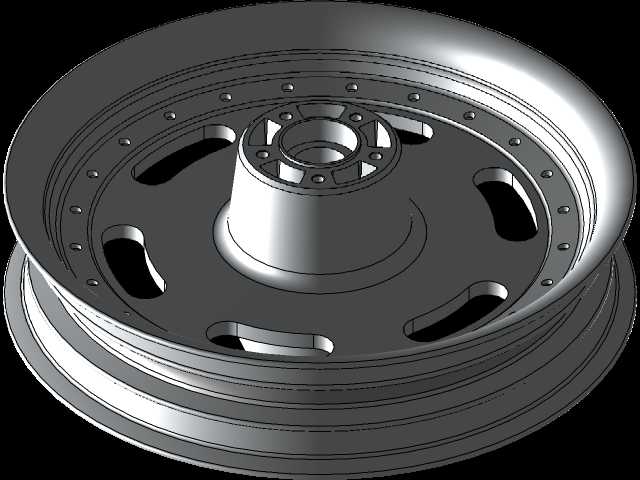

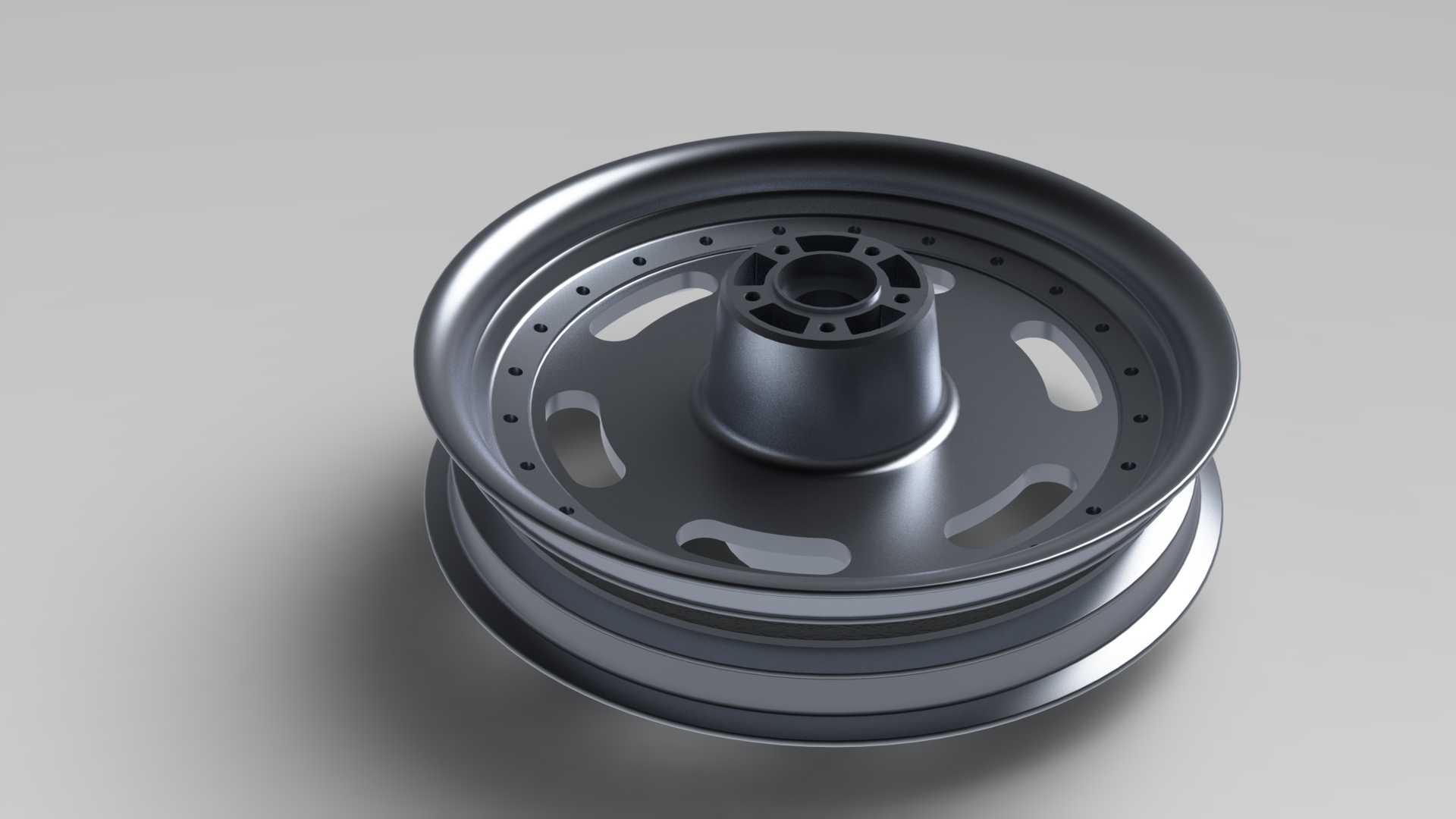

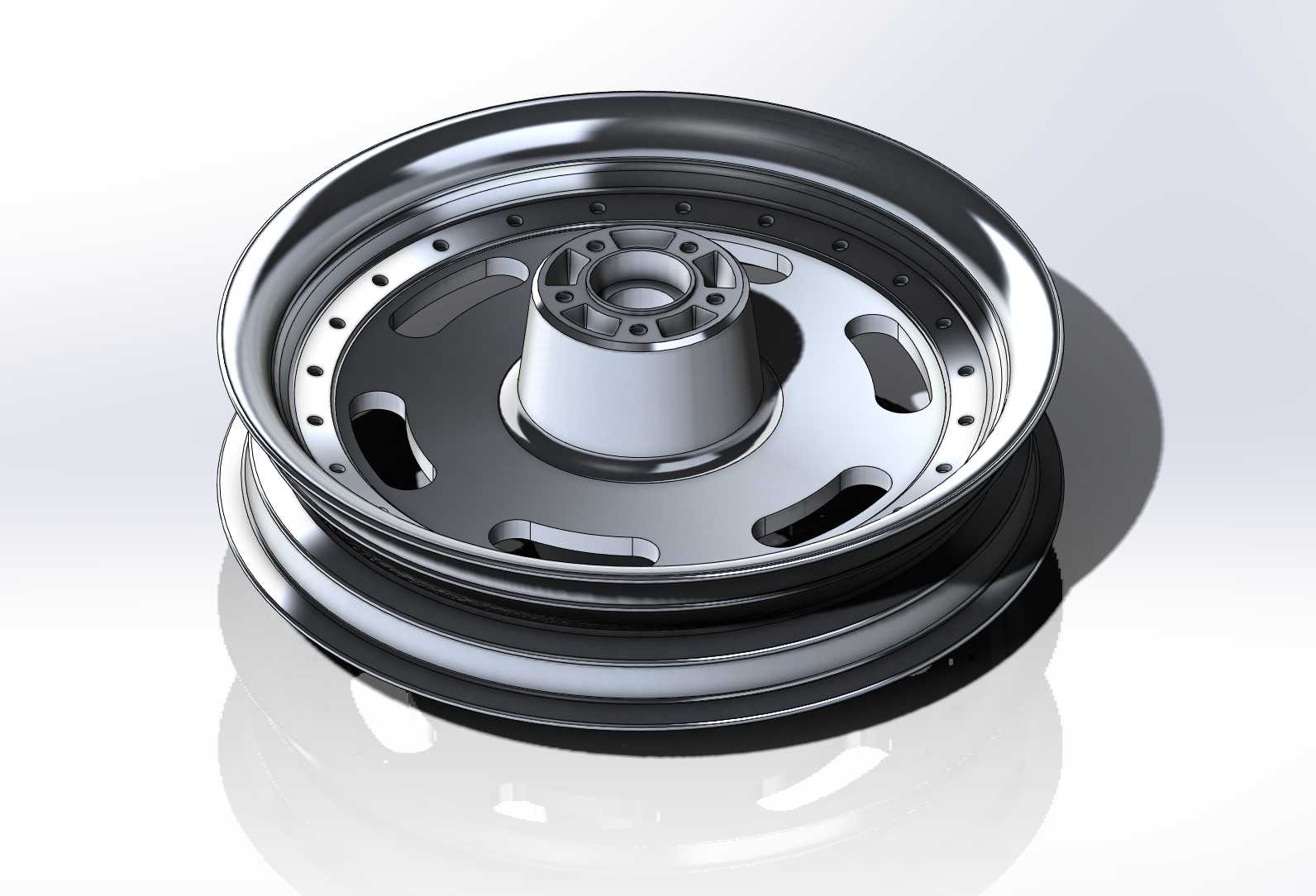

哈雷胖鲍勃摩托车前轮轮毂结构设计

　　该款前轮轮毂适配大排量巡航类摩托车的前轴装配需求，主要承担前轮旋转承载、制动系统安装对接、轮辐力传导的核心功能，是摩托车行走系统里连接前轴与轮胎的核心受力部件。从实际装车场景来看，这类宽体轮毂多用于美式巡航车型，匹配宽幅真空轮胎，能够在直线巡航过程中提供更稳定的接地面积，降低高速行驶时的轮胎形变幅度，同时兼顾弯道侧倾时的胎壁支撑性，避免大扭矩输出下的轮辋脱圈风险。

　　设计过程中首先围绕安装边界做基准定位，轮毂中心的轴孔与轮毂轴承位采用同轴度公差管控，确保装配后前轮旋转无偏摆，中心法兰盘上的螺栓孔位按照原厂前轮毂的安装节圆分布，能够直接对接原厂前刹车盘、前轮轴锁紧结构，不需要额外做转接件适配。轮毂主体采用铝合金铸造工艺成型，轮辐部分做了镂空减重设计，在保证辐条抗弯、抗扭强度的前提下，尽可能降低簧下质量，提升前减震的响应速度，减少路面颠簸传递到车把的振动。

　　轮辋部分的轮廓尺寸严格匹配对应规格的轮胎胎圈座角度，胎圈座位置做了表面粗糙度管控，避免装配轮胎时出现气密不足的问题，轮辋边缘的凸峰结构能够在轮胎低气压状态下卡住胎圈，防止激烈驾驶时轮胎与轮辋发生相对位移。轮毂中心的轴套部分做了加厚处理，能够承受前刹车制动时产生的径向冲击力，同时分散前轮轴传递的路面冲击载荷，避免应力集中导致的轮毂开裂。

　　从结构受力角度分析，轮毂的辐条采用不等厚过渡设计，靠近中心法兰的位置截面更厚，往轮辋方向逐渐做厚度收窄，这种渐变结构能够让载荷从轮辋到中心轴的传递路径更平顺，不会在截面突变位置产生应力集中点。辐条上的镂空槽并非单纯装饰作用，槽位的边缘都做了圆角过渡，在减重的同时能够引导铸造过程中的铝液流动，减少铸件内部的气孔、缩松缺陷，同时也能在轮毂旋转时形成一定的气流，带走刹车盘工作产生的部分热量，降低制动系统的热衰减幅度。

　　安装对接层面，轮毂两侧的轴承安装位预留了标准轴承的压装间隙，配合油封槽位能够阻挡泥水、灰尘进入轴承内部，延长轴承的使用寿命，刹车盘安装面做了平面度管控，确保刹车盘装配后与轮毂端面完全贴合，避免刹车时出现抖动、异响问题。轮辋上的气门嘴孔位按照标准位置开设，能够适配常规的真空胎气门嘴，不需要额外做孔位加工。

　　这类轮毂的设计需要兼顾外观风格与结构强度，美式巡航车型的轮毂往往需要匹配整车的硬朗视觉风格，因此辐条的造型线条做了大圆弧过渡，没有尖锐的棱角，既符合铸造工艺的脱模要求，也能匹配整车的复古巡航设计语言。在实际建模过程中，所有的安装孔位、配合面都按照实际装车的公差要求做了参数化设定，修改节圆直径、轴孔尺寸、轮辋宽度时只需要调整对应参数就能快速衍生出适配不同车型的版本，能够大幅缩短同系列轮毂的开发周期。

　　从使用场景的适配性来看，该轮毂的载荷设定能够满足大排量摩托车双人承载加行李的满载需求，轮辋的强度经过校核，能够应对常规铺装路面的冲击，同时也能承受一定程度的非铺装路面颠簸，不会出现正常使用下的轮辋变形问题。铸造后的轮毂经过时效处理，能够消除铸件内部的残余应力，避免长期使用后出现轮毂形变，保证前轮的旋转精度。
