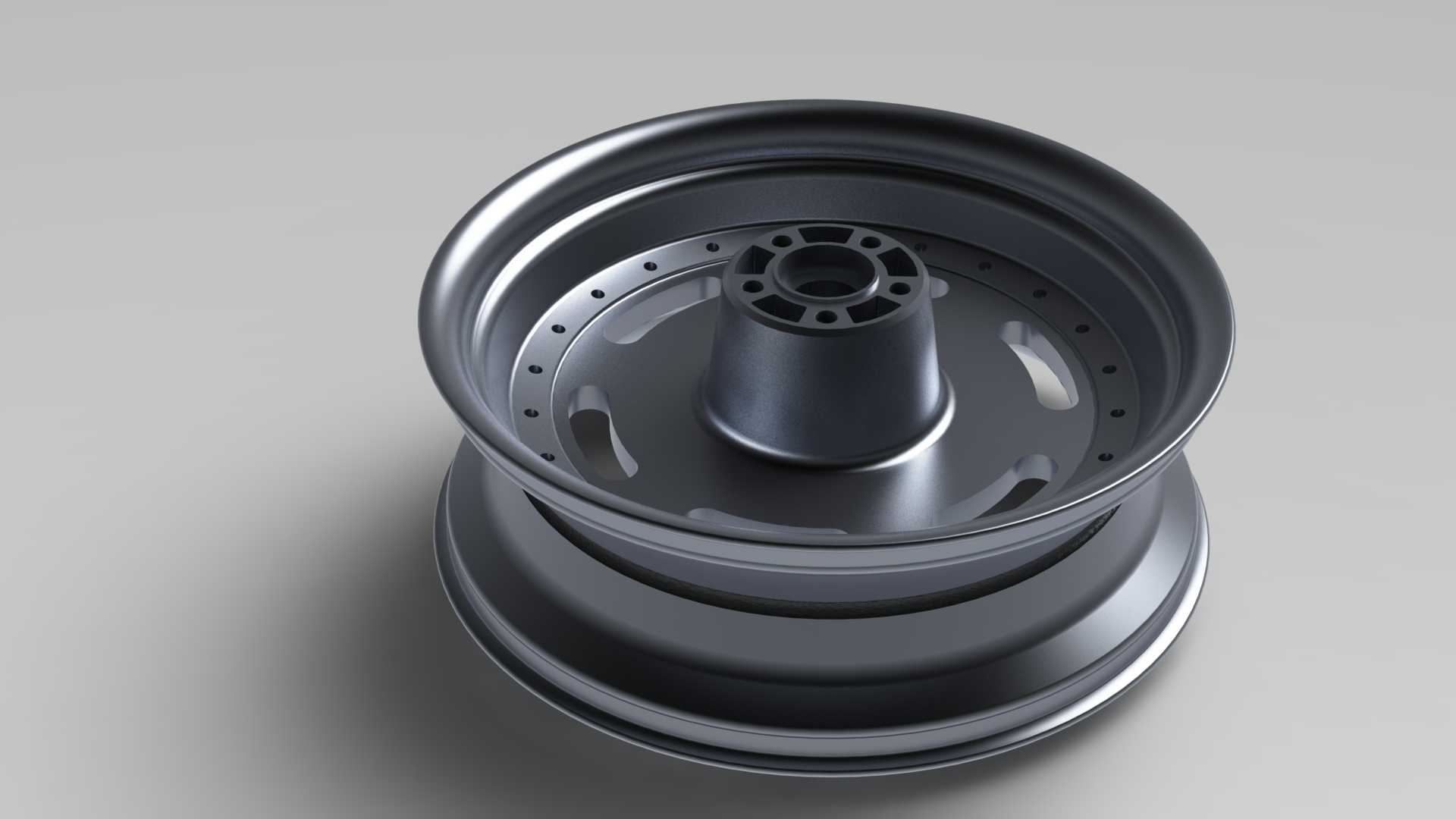

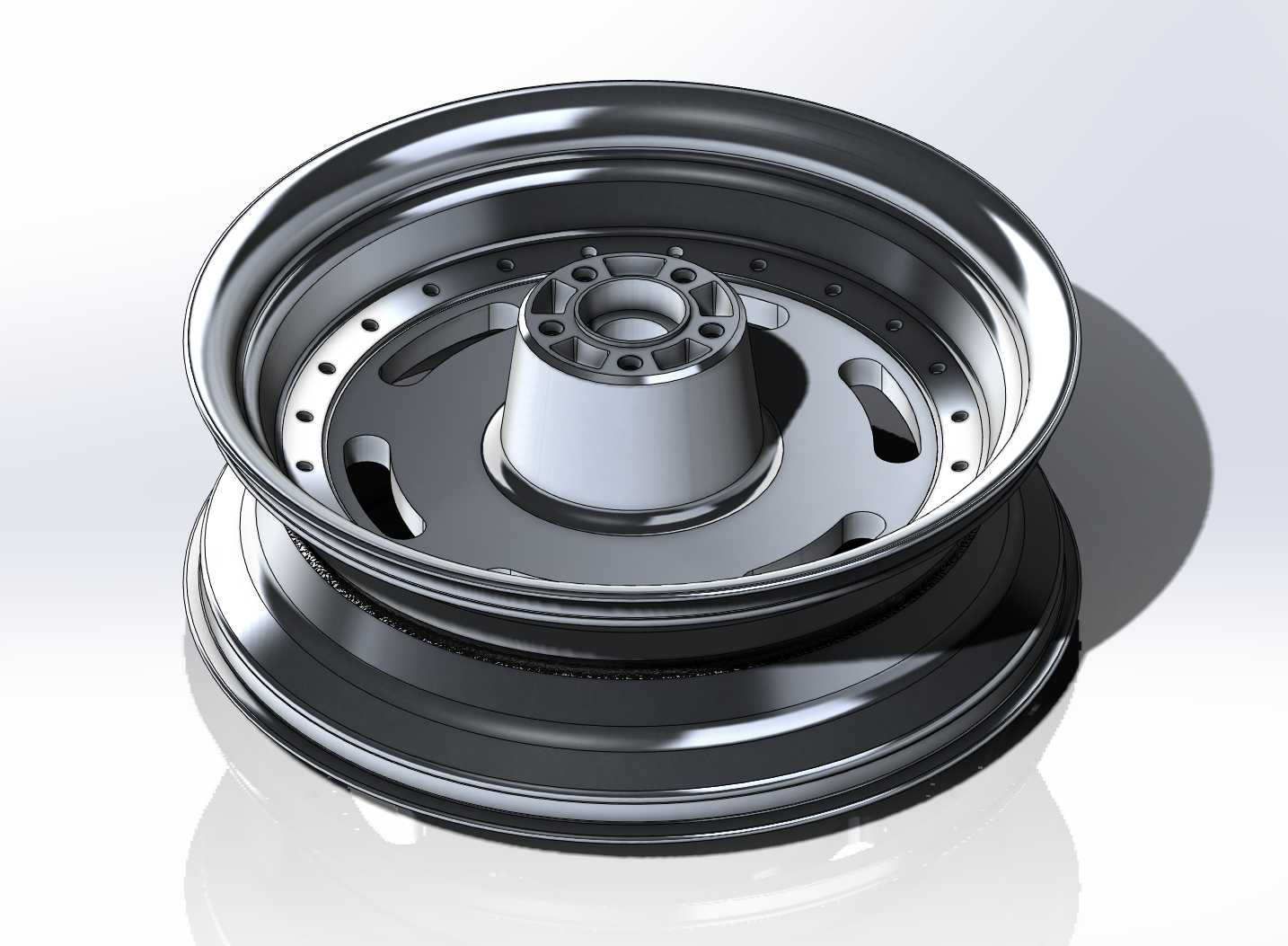

哈雷胖鲍勃摩托车后轮轮毂结构设计

　　该后轮轮毂作为大排量巡航摩托车行走系统的核心承载部件，主要适配哈雷胖鲍勃车型的后轮安装需求，直接承担整车后部载荷传递、轮辋定位、制动系统安装对接以及动力输出衔接的核心功能，在摩托车行驶过程中，需要同时应对铺装路面的垂直冲击、加减速工况下的扭矩传递、转向过程中的侧向载荷，以及高速行驶时的动平衡稳定性要求，是保障摩托车行驶安全性与操控质感的关键结构件。

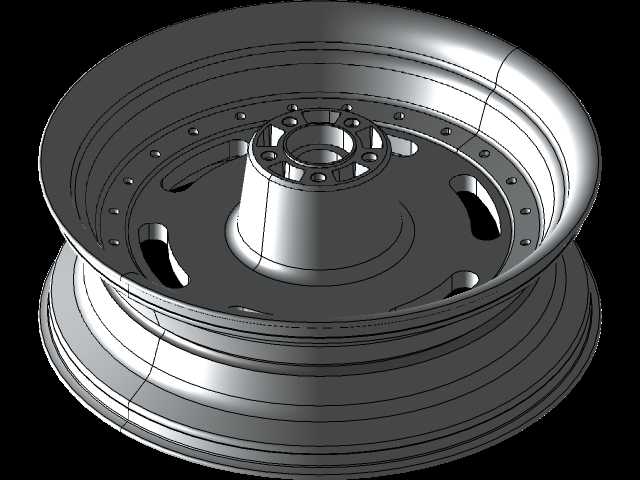

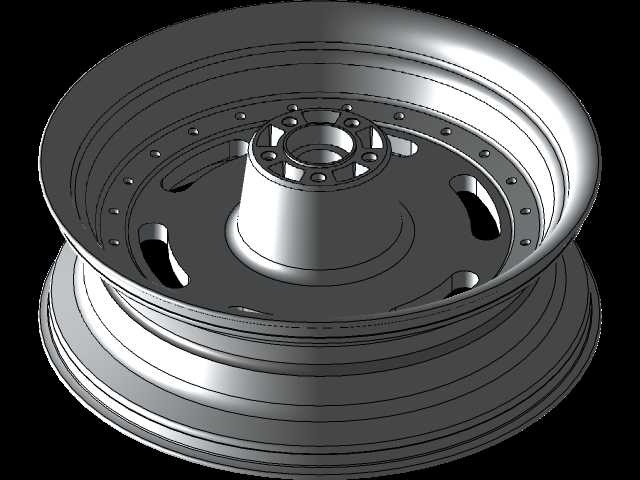

　　从结构设计逻辑来看，该轮毂采用分体式铸造后机加工的成型思路，主体轮辐与中心轮毂座为一体化铸造成型，轮辋部分与主体结构通过圆周均布的安装孔位实现刚性连接，这种设计既可以保证大尺寸轮辋的成型精度，也能兼顾中心安装位的同轴度要求。中心轮毂座设置有带定位止口的花键对接结构，可直接与后轮驱动半轴配合，止口尺寸与半轴安装法兰的配合公差控制在过渡配合区间，既保证装配时的定位精度，也能避免行驶过程中出现连接松旷。轮毂座周边圆周均布的螺栓孔位，对应后轮制动盘的安装点位，孔位位置度公差严格控制在0.05mm以内，确保制动盘安装后端面跳动量符合制动系统的工作要求，避免高速制动时出现抖动问题。

　　轮辐部分采用大曲面流线型结构设计，在保证结构强度的前提下，通过合理的壁厚渐变设计实现轻量化目标，轮辐与轮毂座、轮辋的连接位置均设置有大圆角过渡结构，避免应力集中导致的疲劳断裂问题，铸造过程中在这些应力集中位置预设冷铁结构，保证铸件内部金相组织致密，减少气孔、缩松等铸造缺陷。轮辋部分采用标准摩托车真空胎适配轮廓，轮缘高度、胎圈座角度均符合对应尺寸轮胎的安装规范，可直接适配指定规格的真空轮胎，无需额外加装内胎，轮辋上的气门嘴安装孔位位置经过精准计算，避开轮辐遮挡位置，方便后期充气与胎压检测操作。

　　安装边界方面，该轮毂的轴向安装尺寸与原车后摇臂的安装间距完全匹配，中心孔的同轴度基准与后摇臂两侧轴承安装位保持一致，装配后车轮的端面跳动与径向跳动量均控制在摩托车行走系统的标准要求范围内。轮毂的偏距参数经过匹配计算，保证后轮安装后与传动链轮、制动卡钳的相对位置符合设计要求，不会出现链条蹭擦、制动卡钳干涉等问题。轮毂表面采用哑光金属质感的表面处理工艺，既符合巡航摩托车的外观设计风格，也能在日常使用中抵御路面泥水、砂石的侵蚀，提升部件的耐用性。

　　在实际应用场景中，该轮毂不仅需要满足日常公路巡航的使用需求，也能应对大扭矩输出下的强度考验，哈雷车型的大排量发动机在起步、急加速时会输出较大的后轮扭矩，轮毂的花键连接结构、轮辐强度都经过对应的载荷校核，在最大扭矩输出工况下，结构应力远低于铸造铝合金的许用应力值，保证部件的使用寿命。同时，轮毂的动平衡特性经过结构优化，圆周方向的质量分布均匀，高速行驶时不会出现明显的车轮抖动，提升骑行过程中的稳定性与舒适感。
