多接口气动空气歧管集成式气路分配块

　　在气动控制系统的搭建过程中，气路的规整排布直接影响整套系统的维护效率与运行稳定性，这类集成式空气歧管就是为解决多支路气路分散连接的痛点设计的，常见于自动化生产线的气动阀岛配套、小型气动设备的气源分配工位、实验室气动测试台的气路转接环节，替代传统的多通接头零散拼接方案，减少管路接头数量，从根源上降低气路泄漏的概率。

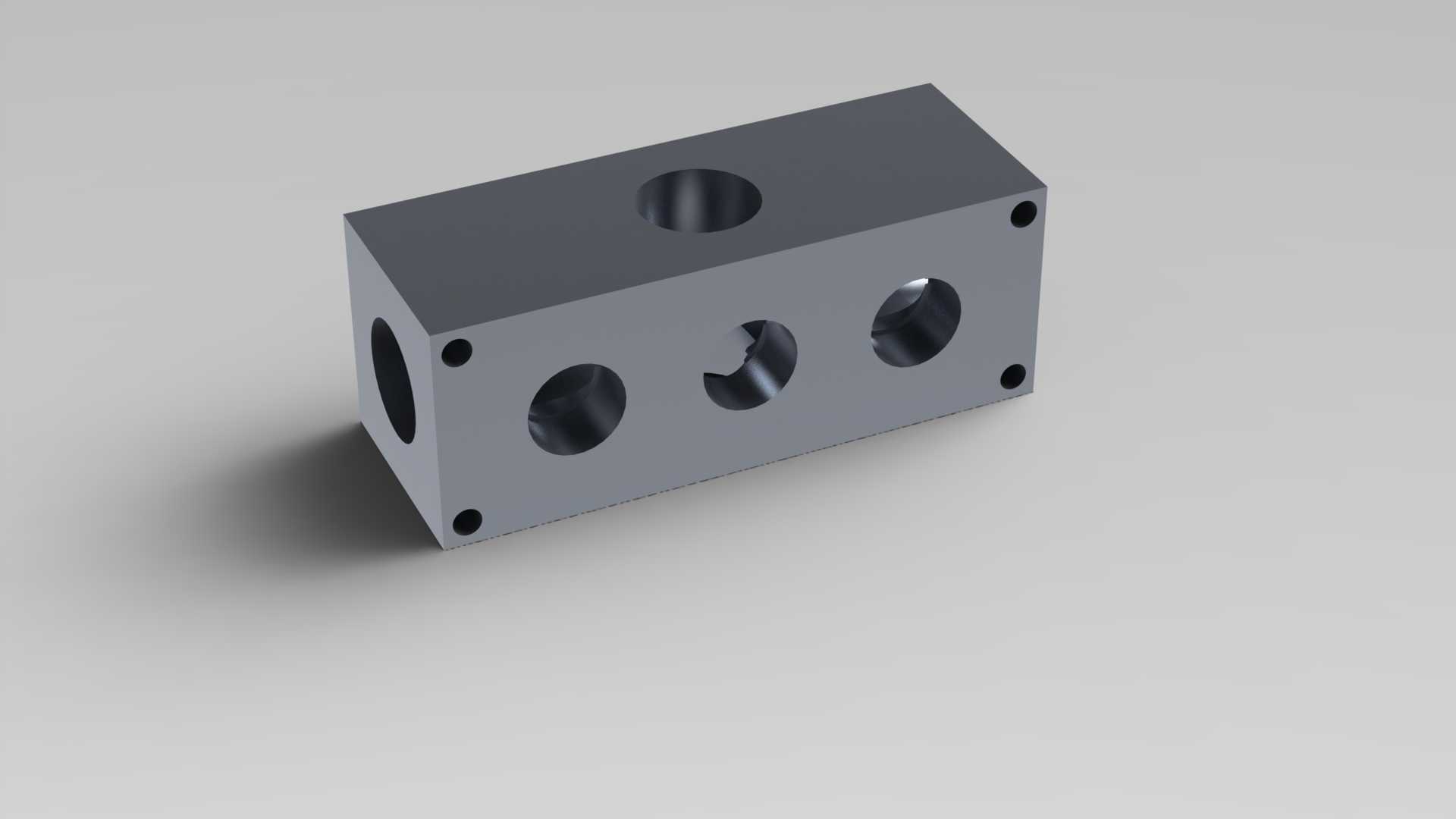

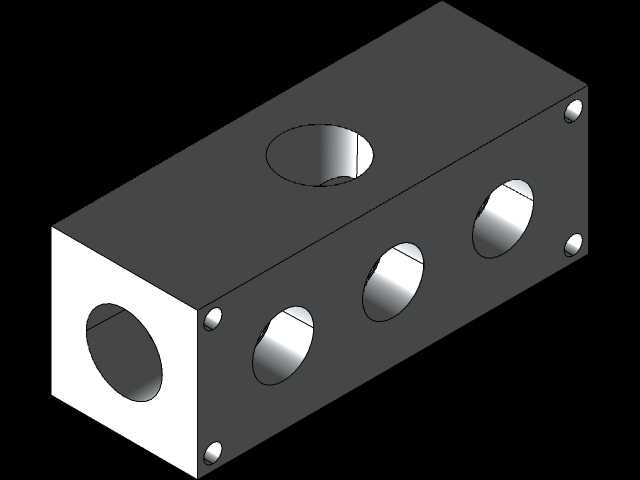

　　从结构设计来看，整个歧管采用方块式整体加工成型，没有拼接焊缝，本体材质通常选用6061铝合金做硬质阳极氧化处理，兼顾轻量化与耐压性能，表面的哑光氧化层也能避免车间环境下的锈蚀问题。气路接口的规格做了明确的功能区分：两侧以及顶面、底面的接口采用1/2 NPT锥管螺纹，这类螺纹自带密封特性，适合作为主气源的进出通路，能够承载更高的进气压力，通常作为总进气或者大流量支路的连接端；正面的三个接口采用3/8 NPT锥管螺纹，作为分支气路的输出端，可直接连接气动电磁阀、调速阀或者直接对接气缸等执行元件，不同规格的接口排布避免了安装时的接口错接问题，也能匹配不同通径的气管流量需求。

　　安装边界的设计上，本体四个角位预留了4个贯通式安装孔，安装孔做了沉头处理，使用内六角圆柱头螺钉即可完成固定，安装时不需要额外预留螺母避让空间，可直接贴装在设备安装面板、阀岛基座或者型材支架上，沉头结构能保证螺钉头部完全没入本体表面，不会突出干涉周边管路的排布。整个块体的棱边都做了C0.5的倒角处理，既去除了加工毛刺避免安装时划伤操作人员，也能减少应力集中，避免在长期受压工况下出现棱边开裂的问题。

　　设计过程中，内部的气路孔道采用正交钻孔加工，孔道交汇处做了圆角过渡，避免直角位置产生气阻影响气流稳定性，所有螺纹孔的攻丝深度都预留了足够的螺纹啮合长度，保证接头拧紧后不会出现滑牙或者密封失效的问题，同时孔道的内壁粗糙度控制在Ra3.2以内，减少气流流动过程中的压力损失。接口的排布位置充分考虑了安装后的操作空间，正面的三个支路接口朝向设备操作侧，在后期维护插拔气管或者调整接头的时候，不需要挪动周边其他管路即可完成操作，上下及两侧的主通路接口朝向不同方向，可根据实际设备的管路走向选择合适的主进气方向，不需要额外增加弯头转接，进一步压缩整个气路单元的安装空间。

　　在实际使用场景中，这类歧管块可以将单路输入的压缩空气分配为多路独立输出，每一路输出都可以独立控制通断与压力，在多气缸协同动作的小型自动化设备中，使用这类集成歧管可以将原本杂乱的多根进气管整合为单根主进气管，设备内部的走线走管更加规整，后期排查气路故障时不需要顺着杂乱的管路逐段排查，只需要在歧管位置逐路测试即可快速定位故障点。相比采用多个三通、四通接头拼接的气路方案，整体式歧管的密封点数量减少60%以上，长期运行下的泄漏风险大幅降低，同时整体式结构的抗振动性能更好，在设备频繁启停带来的振动工况下，不会出现接头松动漏气的问题。

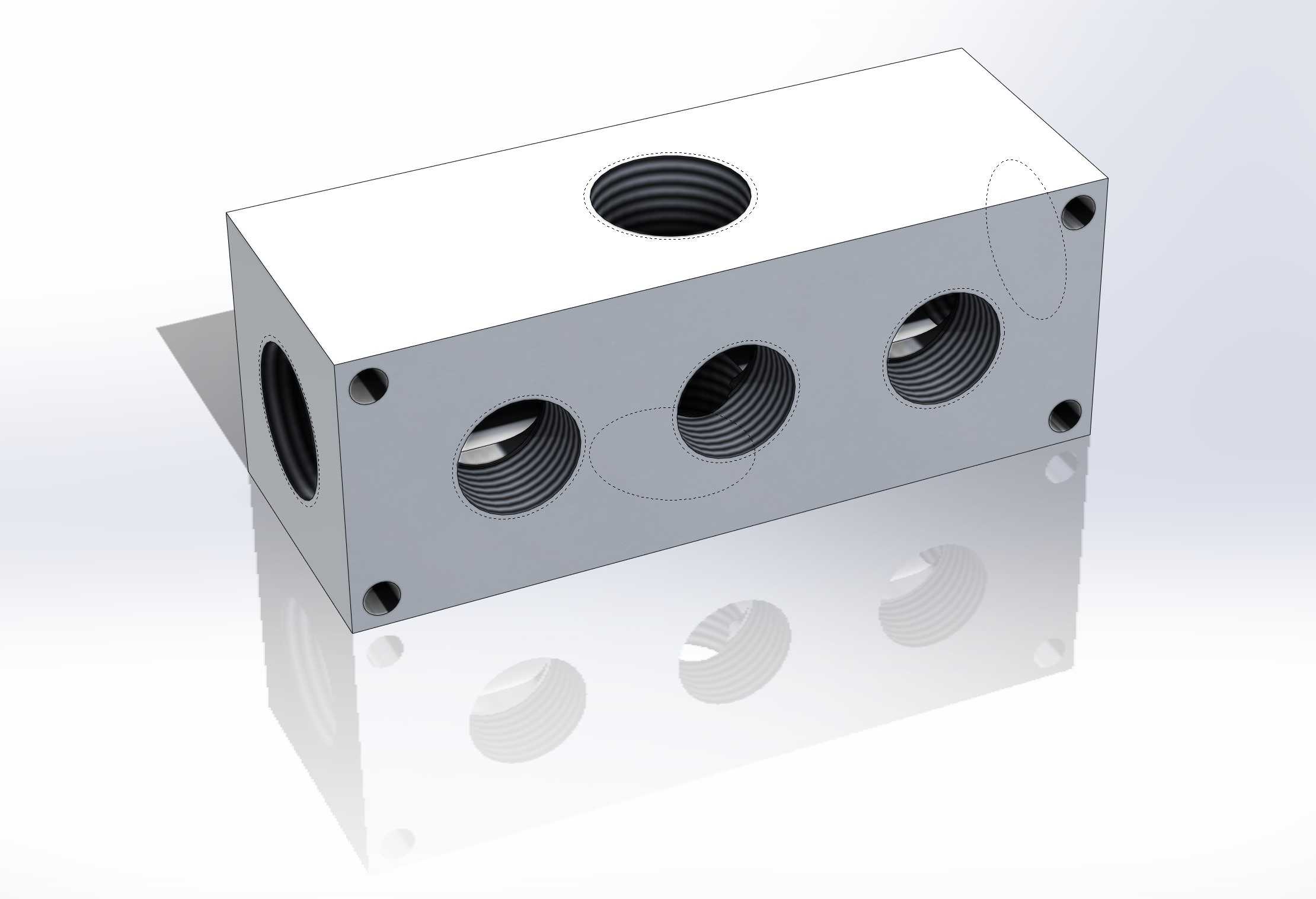

　　建模过程中需要特别注意螺纹孔的建模精度，NPT锥管螺纹的锥度要严格符合标准，避免后期装配时出现螺纹配合过松或者过紧的问题，内部气路孔道的相交位置要做布尔运算的合并处理，避免出现模型缝隙影响后续的工程图导出或者流体仿真分析，安装孔的位置公差要控制在±0.1mm以内，保证和安装基座的孔位完全对齐，不会出现安装孔错位无法装配的问题。同时建模时要预留足够的壁厚，主气路孔道的外壁厚度不小于5mm，保证在1MPa的常规气动工作压力下，本体不会出现变形或者开裂的问题，满足工业场景下的长期使用需求。
