Traxxas遥控攀爬车电池固定支架

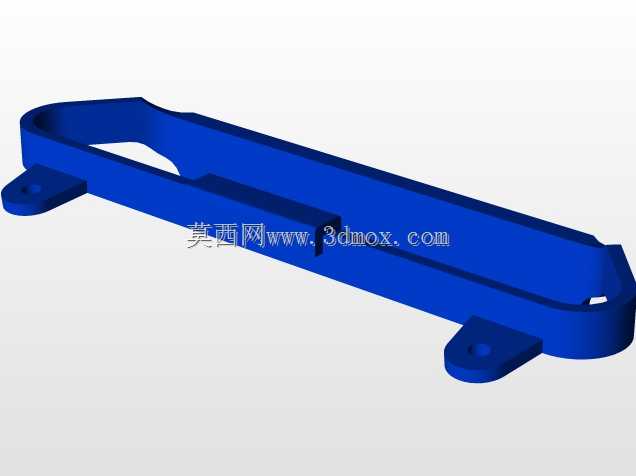

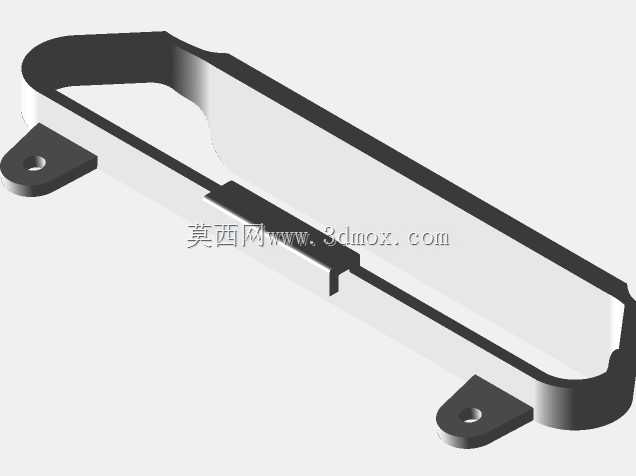

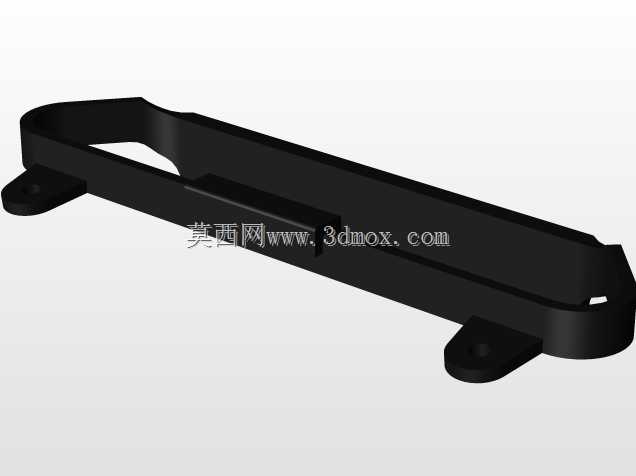

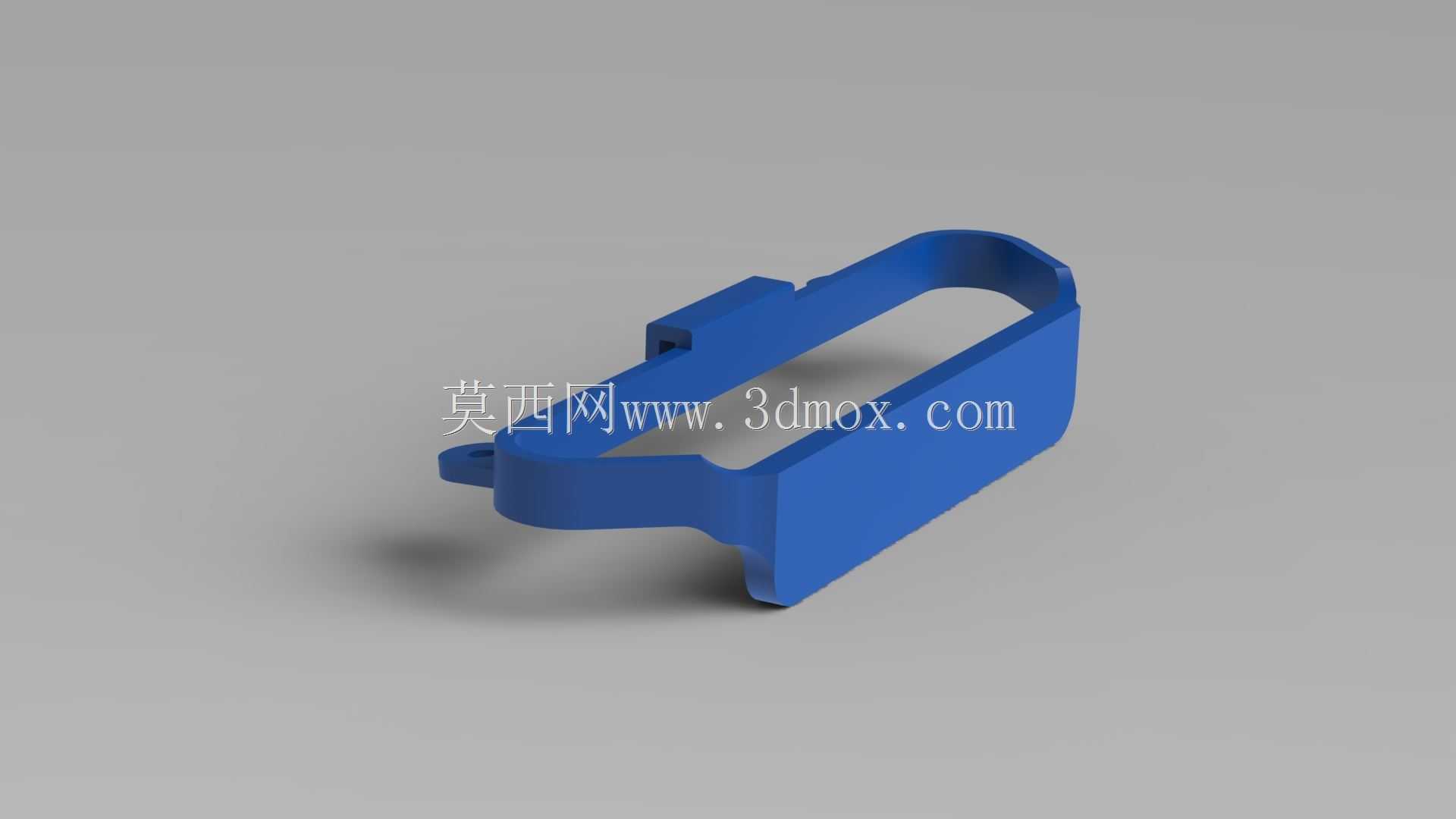

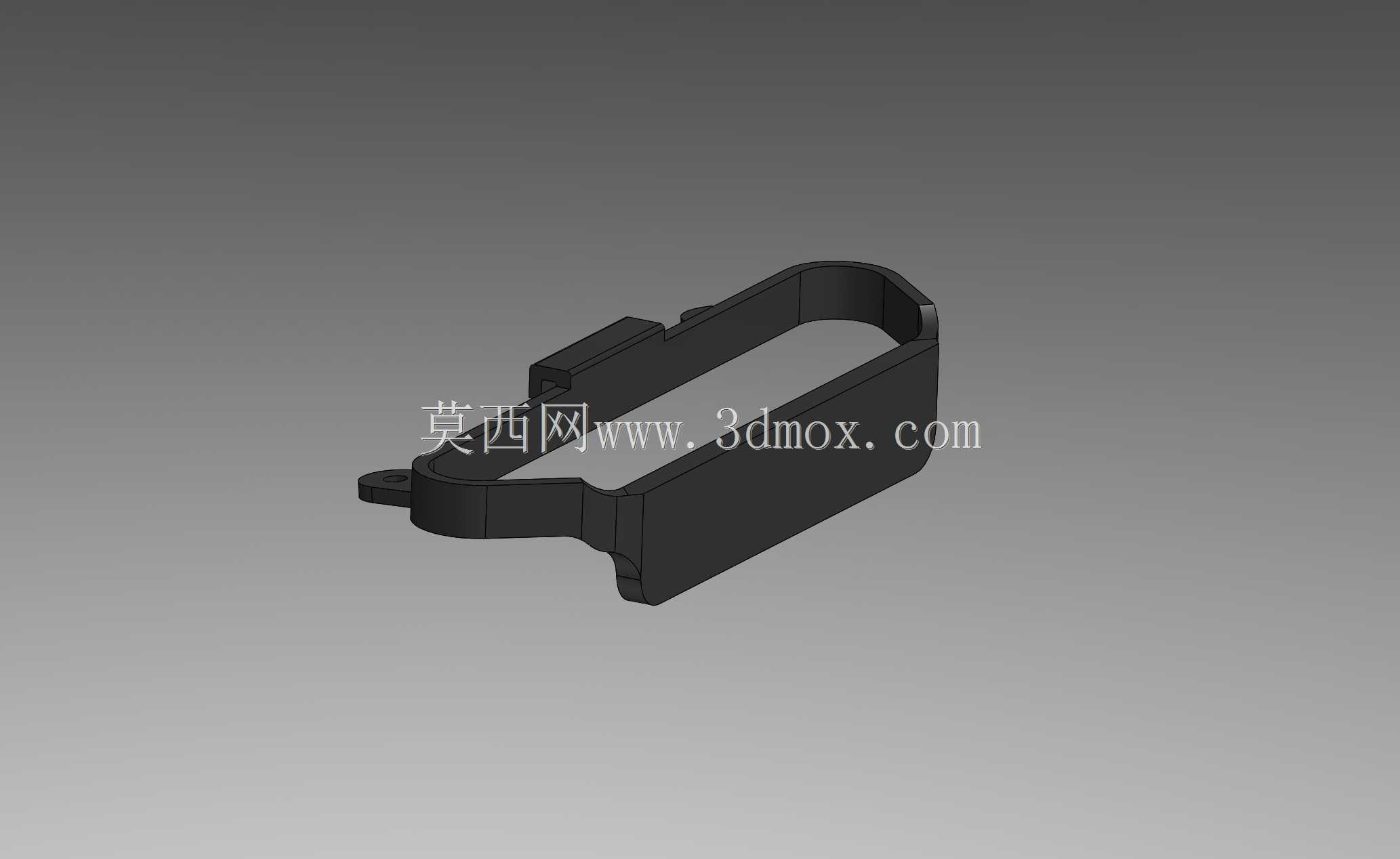

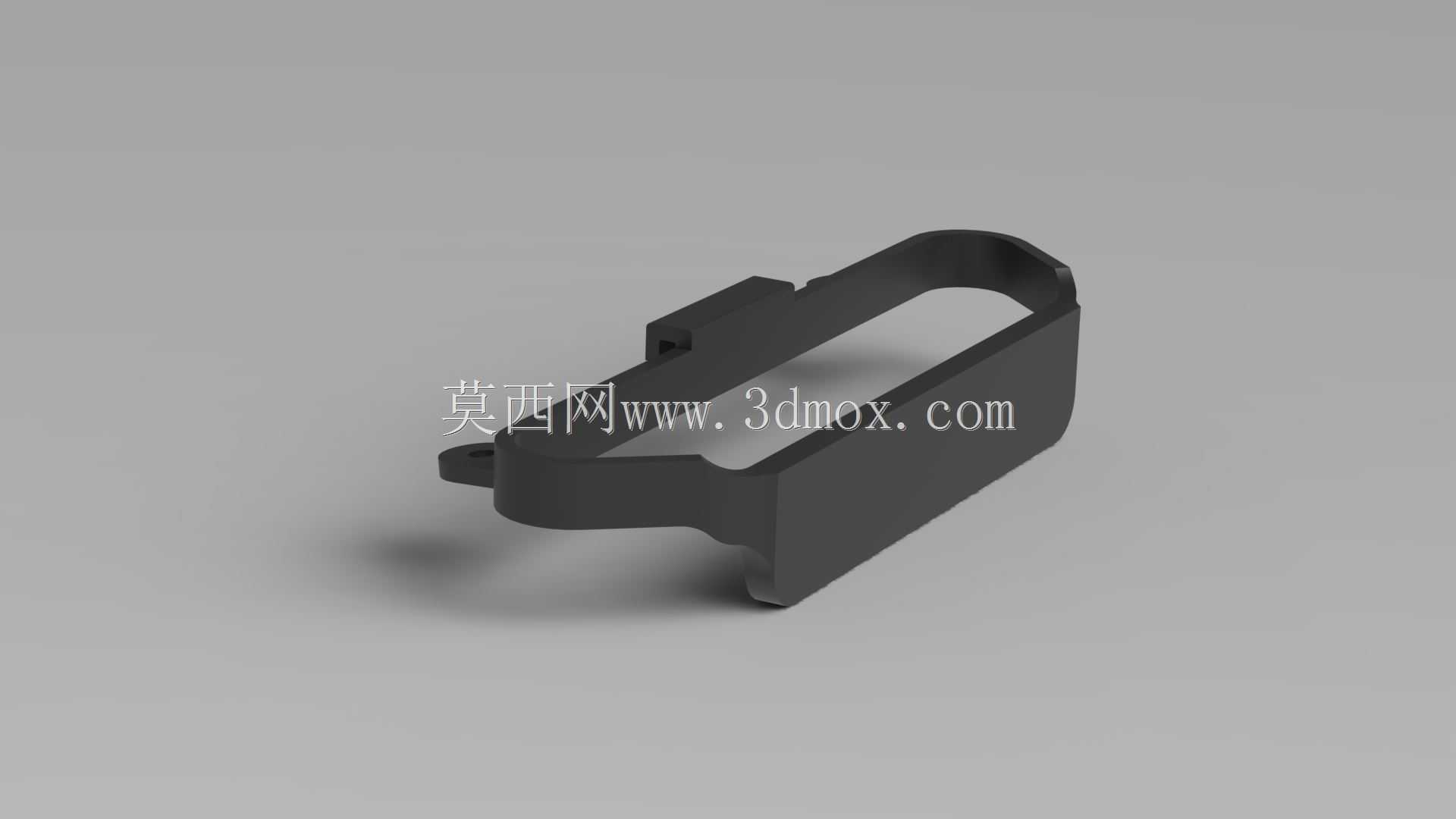

这款结构件是针对Traxxas斜杠4x4遥控攀爬车改装场景设计的电池固定支架，主要用于替换原厂结构中冗余的电池限位部件，解决改装后大尺寸能量棒电池安装时的干涉问题。在RC攀爬车的实际越野使用场景中，车辆经常需要应对碎石路面、陡坡攀爬、侧倾穿越等复杂工况，电池作为整车动力核心，其固定结构的可靠性直接影响整车的行驶稳定性，原厂电池架在适配大容量改装电池时，往往会出现限位不足、安装间隙过大导致电池晃动、甚至在剧烈颠簸时电池脱出的问题，这款支架正是针对这类实际使用痛点开发。从功能特性来看，该支架采用单侧环抱式结构，整体为一体化成型设计，没有额外的拼接装配部件，安装时直接通过预留的两个安装孔位固定在底盘侧方的原有安装位上，不需要对底盘进行额外打孔或切削改装，降低了改装的操作门槛。支架的内侧轮廓完全匹配能量棒电池的圆柱曲面，接触区域做了等距贴合设计，安装后电池与支架的贴合间隙控制在0.2mm以内，既可以保证电池装入时的顺畅度，又能避免车辆行驶过程中电池出现径向窜动。设计过程中优先考虑了安装边界的适配性，支架的整体外轮廓完全避开了底盘的转向拉杆活动行程、悬挂摆臂的上下运动区间，以及传动传动轴的转动范围，不会对车辆原有行走机构的运动造成干涉。支架的上部设置了一体式的限位挡边，挡边的高度刚好覆盖电池上部1/3的区域，既可以起到轴向限位的作用，又不会遮挡电池的充电接口与平衡线出线位置，日常充电不需要将电池从支架上拆下，提升了使用的便捷性。支架的壁厚做了差异化设计，安装孔位周边的壁厚加厚到3mm，保证安装固定的结构强度，避免长时间使用后孔位出现开裂，而与电池接触的侧壁壁厚控制在1.5mm，在保证足够支撑强度的前提下尽可能降低零件自身重量，减少对整车轴荷分配的影响。在实际装车测试中，该支架可以适配直径28mm、长度135mm规格的圆柱型能量棒电池，安装后电池的最低点距离底盘下平面的高度为12mm，满足越野场景下的通过性要求，不会因为电池位置过低出现刮擦地面的问题。支架的两端分别设置了走线卡槽，可以将电池的供电线与平衡线顺着卡槽引导至电调位置，避免走线杂乱被传动部件卷入。针对3D打印的成型特性，整个结构没有设计大角度的悬空结构，打印时不需要添加过多支撑，成型后表面处理工作量小，即便是桌面级FDM3D打印机也可以实现稳定打印，打印完成后只需要简单去除支撑毛刺即可直接装车使用，结构的圆角过渡处理也避免了应力集中问题，在低温户外环境下使用也不容易出现脆断。
