管道夹持固定用管虎钳结构设计

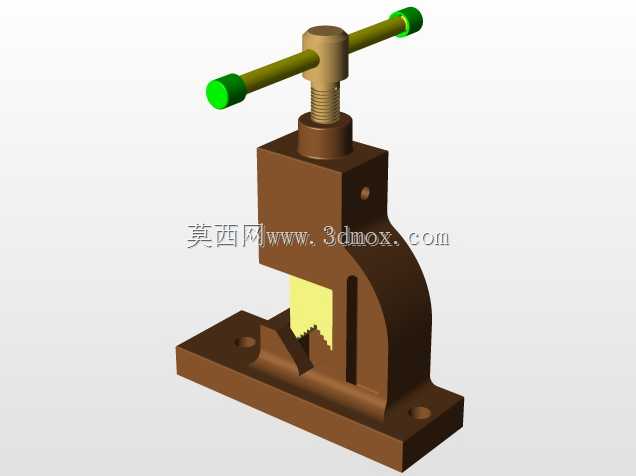

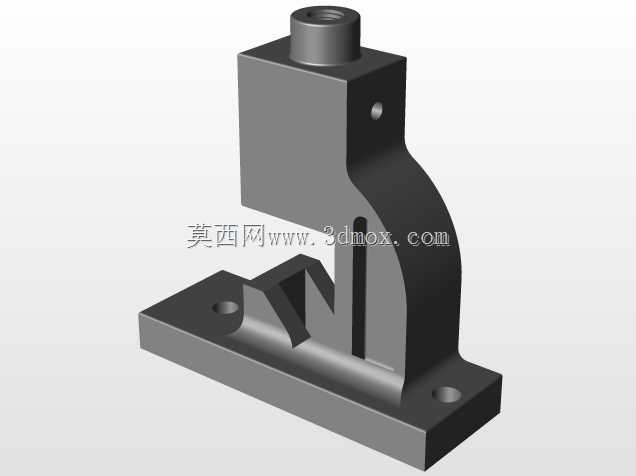

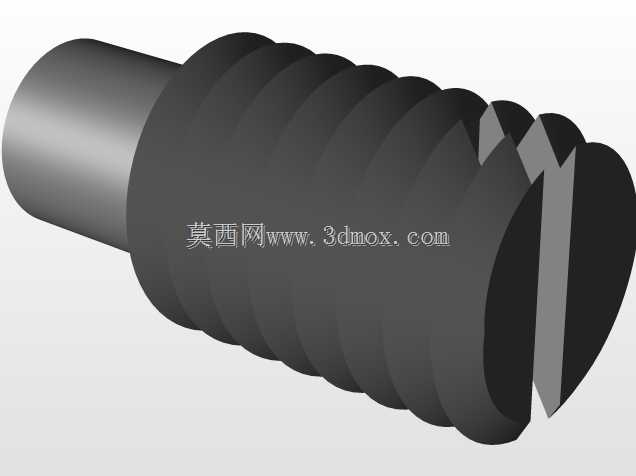

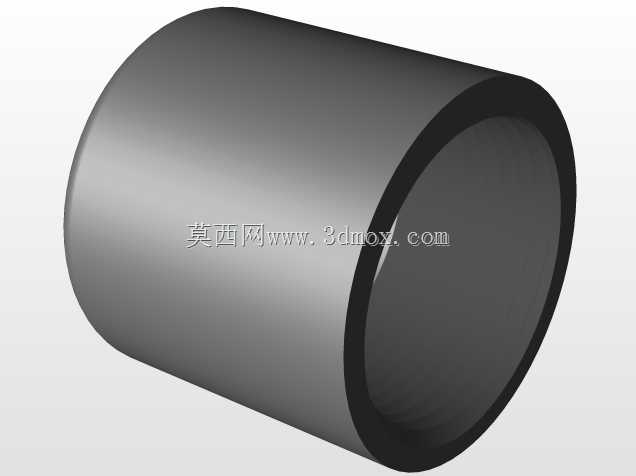

在管道安装、卫浴施工、五金维修等作业场景中，管虎钳是夹持类工装里应用频次极高的基础工具，核心作用是为圆形管材、管件提供稳定的夹持约束，避免工件在套丝、切割、焊接、打磨等工序中出现位移、转动，保障加工精度与操作安全。这款管虎钳采用整体式铸铁基座设计，底部预留的安装孔可直接通过螺栓固定在工作台面，安装边界适配常规钳工台的安装孔位布局，基座的弧形支撑筋结构在控制整体重量的同时，提升了夹持受力时的结构刚性，避免大扭矩操作下基座出现形变开裂。夹持端采用V型配合齿面结构，下钳口固定在基座上，上钳口通过梯形丝杆驱动实现垂直方向的进给，梯形丝杆的传动特性具备自锁能力，夹持到位后不会因为工件的反作用力出现松脱，丝杆顶端的T型手柄可适配手动操作，转动时的力臂长度经过优化，操作人员无需借助加力杆即可提供足够的夹持力，针对不同管径的金属管、PVC管都能实现稳定咬合，齿面的锯齿角度经过设计，既可以咬入工件表面防止打滑，又不会过度损伤管材外壁，尤其适合薄壁管件的夹持作业。从设计逻辑来看，这款管虎钳没有冗余的功能结构，所有结构都围绕夹持稳定性、操作便捷性展开，钳身的轮廓过渡全部采用圆角处理，避免加工和使用过程中出现锐边划伤，活动钳身与基座的配合面采用燕尾槽导向结构，保证上下进给过程中不会出现偏摆，钳口的开合行程覆盖了常规家装、维修场景下的常用管材直径范围，无需额外更换钳口即可适配多数作业需求。在实际使用中，这类管虎钳除了固定在工作台做固定式夹持作业外，也可根据作业需求临时固定在钢结构支架上，适配户外管道抢修、现场焊接等移动作业场景，整体结构的易维护性较强，丝杆、钳口等易损件都可单独拆卸更换，长期使用后仅需对丝杆传动部位定期涂抹润滑脂即可保持操作顺畅，不会因为日常磨损导致整体报废。钳身的受力点经过有限元校核，在最大夹持力工况下，应力集中区域全部做了加厚处理，避免长期受力出现疲劳断裂，整体尺寸设计兼顾了夹持能力与便携性，既不会因为体积过大占用过多工作台空间，也不会因为结构过小导致夹持力不足无法应对大管径管材的加工需求。
