医用贴片生产用注塑成型模具结构

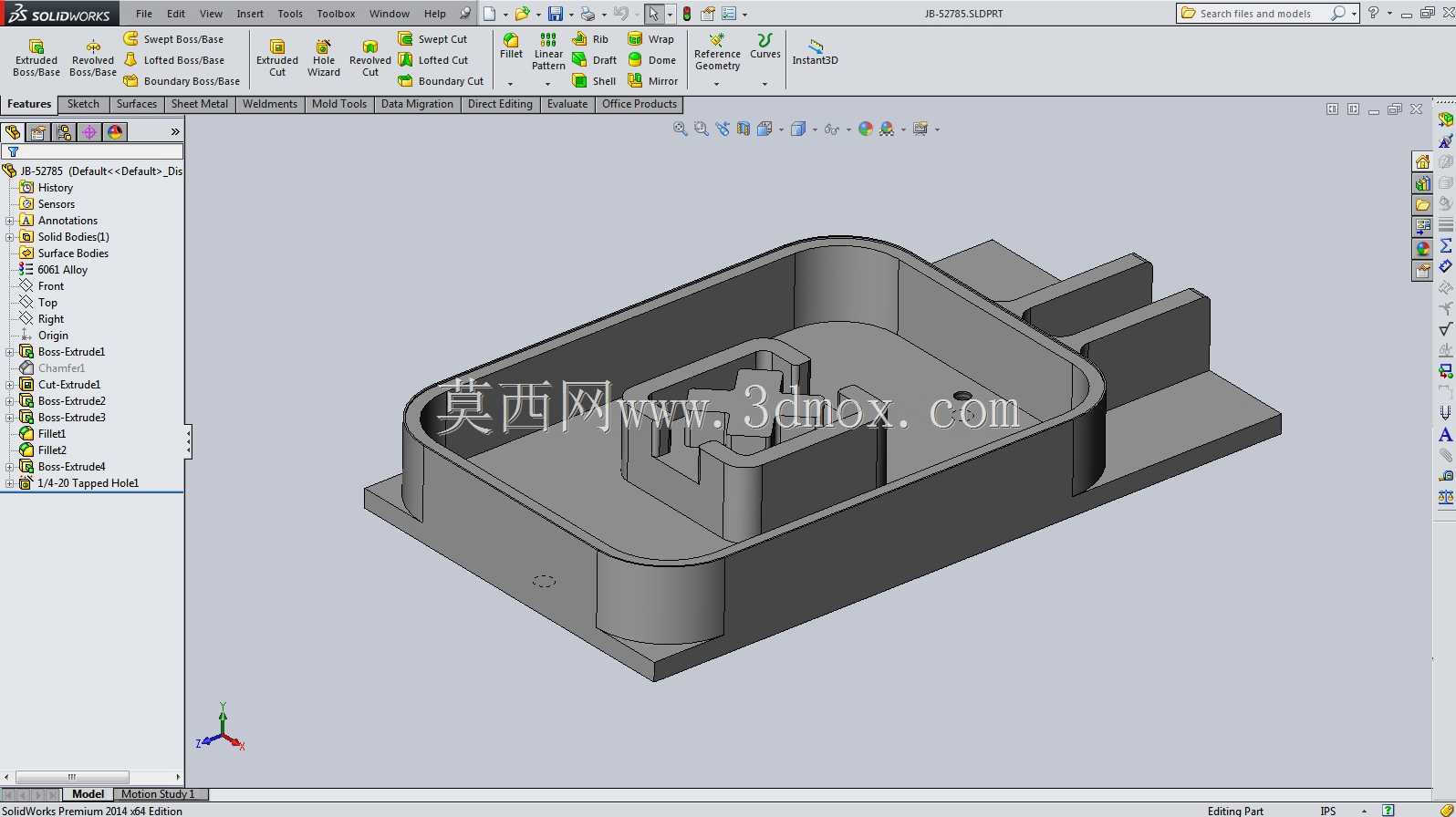

这款模具主要应用于医用体表贴片类耗材的批量注塑生产环节，对应下游贴片产品多为一次性使用的医用固定贴片、电极贴片基体，这类耗材在临床监护、理疗康复、创面护理场景中需求量极大，对成型件的尺寸一致性、边缘无飞边、内壁无缩痕的要求远高于普通民用注塑件，毕竟直接接触人体皮肤，任何成型缺陷都可能导致佩戴不适、粘接失效甚至局部皮肤刺激。从结构设计来看，模具采用单型腔布局，模腔轮廓完全贴合贴片基体的异形壳体结构，内部设置的多组凸台与卡槽结构，是为了直接成型贴片内部的导电片定位槽、背胶限位筋，省去后续二次加工的工序，毕竟医用耗材生产环节要尽可能减少工序流转带来的污染风险。模具侧边延伸出的两组平行凸块是合模定位的锁模块配合位，合模时能精准约束动定模的相对位移，避免成型过程中出现披锋，尤其是贴片的薄边区域，合模错位超过0.02mm就会产生难以去除的飞边，直接导致零件报废。模腔底部的浅凹痕是排气槽的末端标识，设计时特意将排气槽开设在料流末端的圆角位置，因为医用贴片基材多采用医用级PP或者软质PVC，熔融状态下流动性较好但容易包裹气体，排气不畅会在零件表面形成焦痕或者气泡，无法通过医用品的外观检验。模具的安装边界完全适配常规120吨卧式注塑机的模架安装尺寸，顶部的浇口套位置采用标准球面半径设计，能直接匹配注塑机喷嘴尺寸，不需要额外定制过渡件，上下模的冷却水道采用直通式布局，进出水接口设置在模架非操作侧，不会干扰机械手取件的动作路径，毕竟医用耗材生产多采用无尘车间自动化生产，人工取件会增加洁净度管控的成本。模腔内部的脱模结构采用顶块顶出，顶出位置设置在贴片的非功能面边缘，避免顶出痕迹留在贴片与皮肤接触的粘接面，影响背胶的粘贴平整度，所有与熔料接触的模腔表面都做了镜面抛光处理，粗糙度控制在Ra0.2以下，既可以减少熔料流动阻力，也能让成型后的零件表面光滑无毛刺，不会刮伤患者皮肤。
