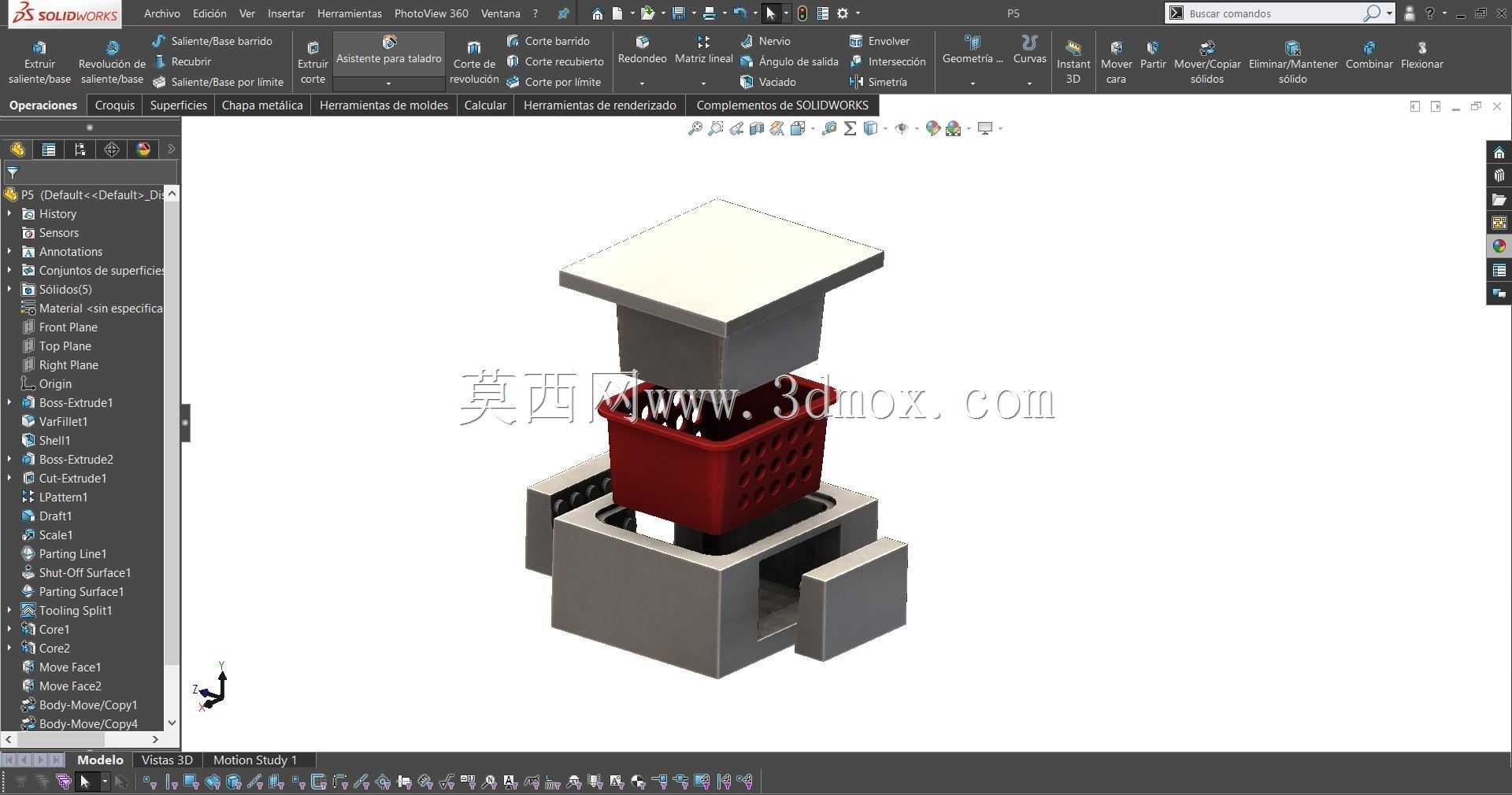

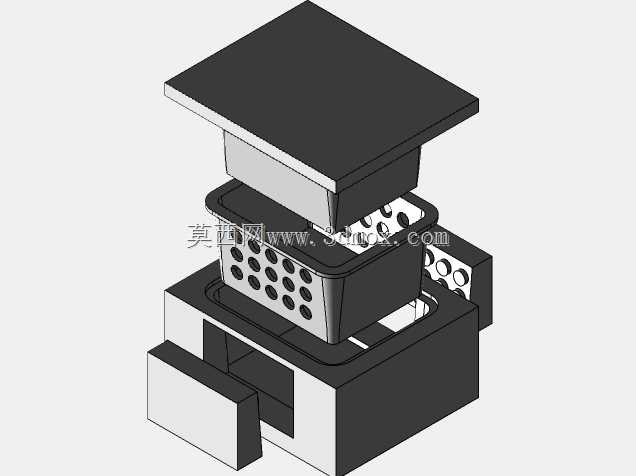

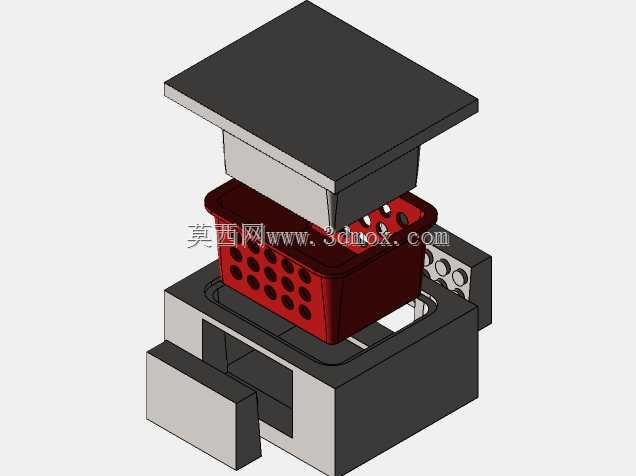

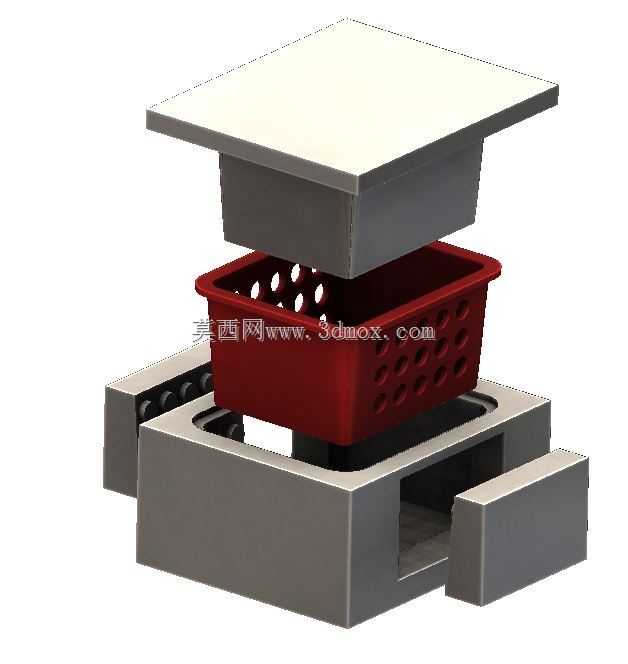

带多孔收纳筐的注塑成型模具结构

这套模具结构针对带密集侧孔的塑料收纳筐类制品设计，日常应用场景覆盖民用家居收纳、工业车间零配件周转、商超货品陈列盛放等多个领域，核心用途是完成热塑性塑料熔体的充型、冷却、定型，批量产出侧壁带规则排布透气沥水孔的筐型塑件。从结构设计逻辑来看，整套模架采用标准两板模基础构型，上下模分别对应型腔与型芯部分，开模方向沿竖直轴线设置，开模过程中定模部分首先与动模分离，塑件随型芯留于动模侧，后续通过顶出机构将成型完成的筐体平稳推出，避免顶出过程中塑件侧壁密集孔位出现应力发白、变形甚至开裂的问题。针对塑件侧壁的密集通孔结构，设计时在对应位置设置了侧向抽芯滑块组件，合模状态下滑块前端的成型型芯精准插入型腔对应位置，构成孔位的成型边界，开模前抽芯机构先带动滑块完成侧向抽离，退出塑件孔位区域后再执行主开模动作，避免强行开模拉伤孔位边缘。模架的安装边界适配常规卧式注塑机的拉杆间距参数，上下模座的安装螺孔位置、定位圈尺寸均匹配行业通用注塑机的装夹标准，无需额外定制转接板即可完成上机装夹，主流道入口的衬套采用标准耐磨材质，可承受长时间注塑过程中熔体的高速冲刷。冷却回路的排布兼顾了成型效率与塑件质量，型腔、型芯以及侧向滑块内部均设置了循环冷却水道，水道距离成型面的距离保持均匀，避免出现局部冷却不均导致的塑件收缩差异，减少筐体侧壁的翘曲变形量，保证成型后筐体的口部平面度、侧壁垂直度满足装配与使用要求。顶出机构采用多顶杆均匀排布的形式，顶出力作用点避开塑件的薄壁区域与孔位边缘，顶出行程设置留有足够安全余量，保证塑件完全脱离型芯后再停止顶出动作，复位机构采用标准复位杆配合弹簧结构，合模过程中可带动顶出板精准回位，避免出现顶杆与滑块干涉的问题。整套结构的导向定位依靠导柱导套组件实现，合模过程中导柱先进入导套完成初定位，保证型腔与型芯的同轴度，避免出现错模导致的塑件壁厚不均问题，侧向滑块的定位依靠锁紧楔完成，注塑过程中锁紧楔承受熔体对滑块的侧向推力，避免滑块移位导致孔位尺寸超差。
