异形支架零件更换用3D打印注塑模具

这套模具主要面向设备运维场景下的异形支架类零件快速替换需求，在工业现场的非标设备维护、老旧设备配件补制场景中，很多异形结构的支架类零件没有现成备件采购渠道，传统开模周期长、成本高，无法满足现场快速复产的需求，这套3D打印模具刚好适配小批量快速补件的使用场景，不需要复杂的模架配套，直接通过3D打印制作模腔部分即可完成零件浇注成型。

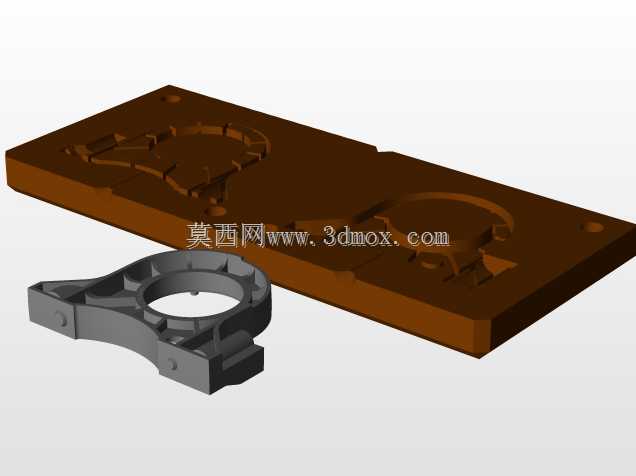

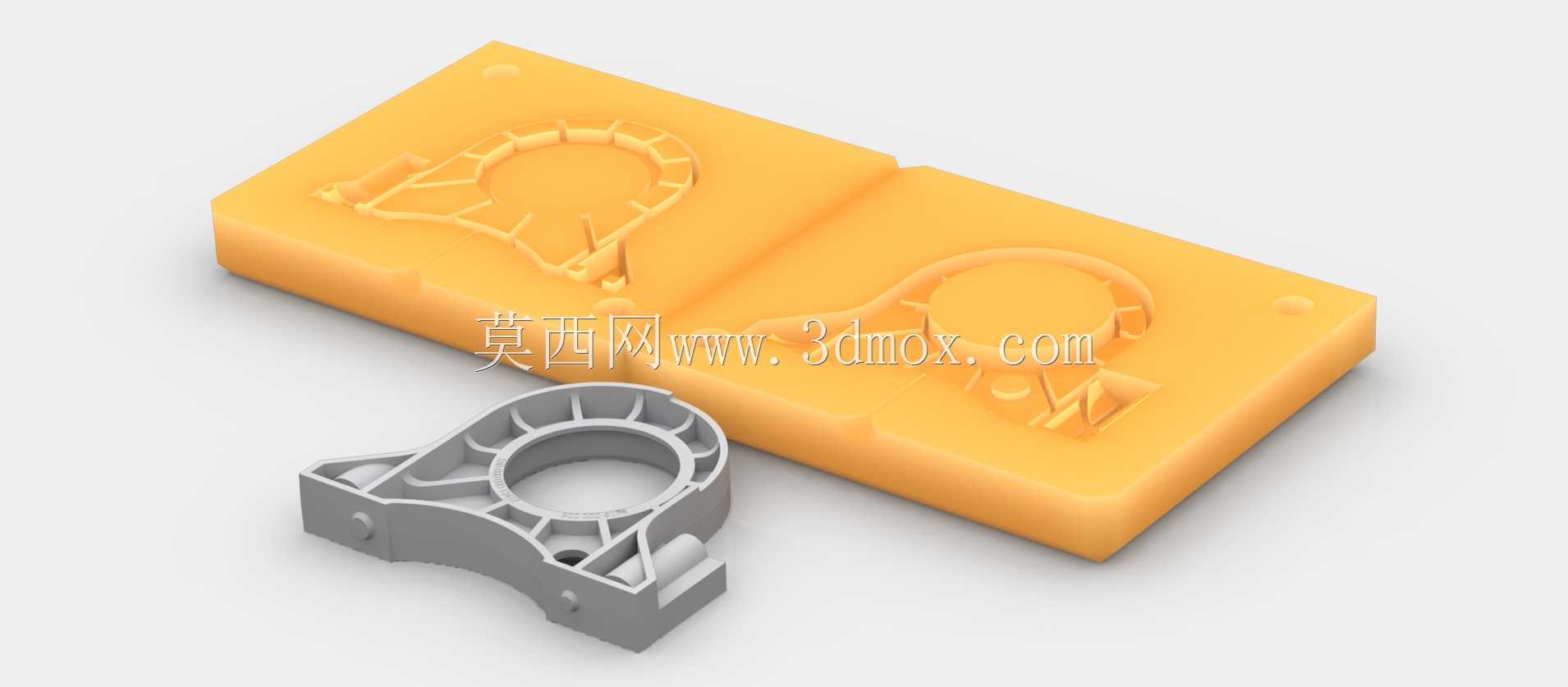

从功能特性来看，模具采用哈夫式对开结构，两个半模的分型面完全贴合异形支架的外轮廓走势，模腔内部完整复刻了支架的环形安装位、侧边加强筋、定位凸台以及底部安装孔的成型结构，合模后可以直接形成完整的零件成型腔，不需要额外设置复杂的抽芯结构，针对支架侧面的镂空结构，分型面直接沿镂空轮廓的最大截面拆分，开模时可以直接将成型后的零件从模腔中取出，避免了侧抽芯结构带来的模具复杂度提升，适配小批量快速制模的使用需求。

设计思路上完全围绕快速制模、简易成型的核心需求展开，没有采用传统钢模的复杂模架、冷却水路、顶出机构，模体本身采用方块式整体结构，两个半模的外侧为平整的矩形平面，合模时可以直接通过台钳或者简易夹具完成夹紧固定，不需要额外加工模架安装位，模体的边角做了小尺寸倒角处理，避免3D打印过程中出现边角翘曲，同时也防止合模操作时的锐边划伤。模腔的进料口设置在分型面的侧边位置，采用开放式浇道，浇注完成后可以直接手工去除浇道余料，不需要后续的复杂机加工处理。

从安装边界与尺寸适配来看，整套模具的整体外形为矩形块体，长度方向适配常规台钳的最大夹持行程，宽度方向预留了足够的夹持余量，不需要额外制作夹持工装就可以直接固定在常规钳工台钳上完成合模、浇注、开模操作。成型后的支架零件中心的环形安装孔尺寸与常规的轴承、轴套类零件外径适配，侧边的安装孔位间距与原设备的安装点位完全匹配，零件成型后不需要二次加工就可以直接替换设备上损坏的原有支架，减少了现场维修的等待周期。针对零件上的薄壁加强筋结构，模腔对应位置做了0.2mm的脱模斜度处理，避免开模时筋位粘模导致零件损坏，同时模腔表面的粗糙度适配3D打印的成型精度，不需要额外抛光就可以满足零件的外观使用要求。
