医用贴片注塑成型模具结构设计

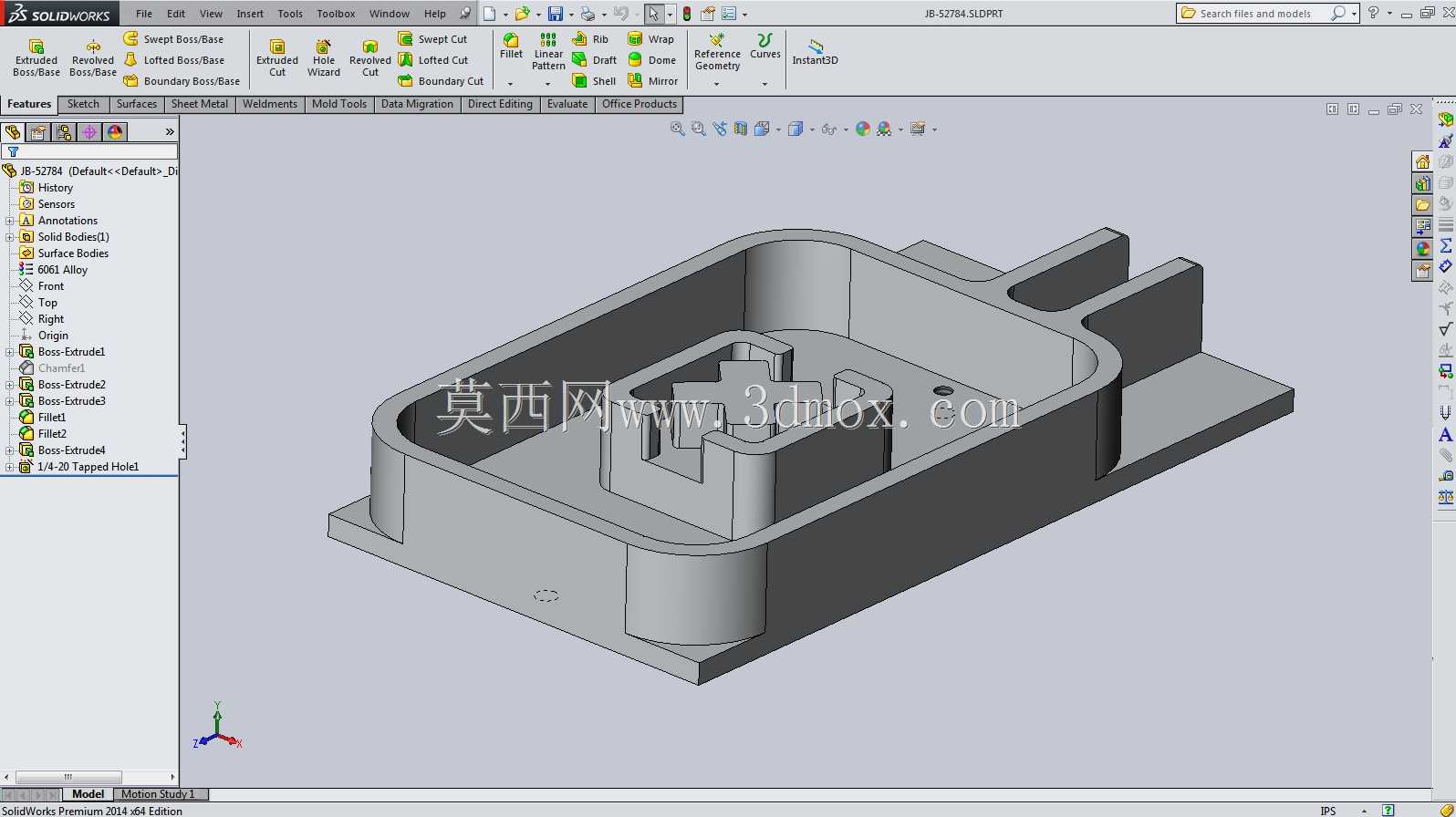

这款模具主要用于医用贴片类塑胶件的注塑成型作业，适配医用耗材生产车间的卧式注塑机安装使用，对应生产的贴片元件多用于医用穿戴设备、体表监护装置的配套固定贴片生产，成型后的塑件尺寸精度直接影响贴片与医用胶层的贴合牢固度，以及和配套监测元件的装配适配性。从结构设计来看，模具采用单型腔布局，针对医用贴片的异形轮廓做了随形的型腔加工，型腔内壁做了镜面抛光处理，避免成型后塑件表面出现流痕、毛刺，减少后续二次打磨工序，适配医用耗材的洁净生产要求。型芯部分对应贴片内部的卡扣与定位槽结构，做了镶拼式设计，细小的成型部位采用独立镶件加工，既方便后续磨损后的更换维护，也能在注塑过程中更好地实现排气，减少塑件缺胶、气泡的不良率。模架侧边延伸出的定位凸台结构，是为了匹配注塑机台的快速装夹定位槽，安装时可以直接卡入机台定位基准，减少校模时间，模架整体的安装孔位按照标准注塑机拉杆间距做了预留，不需要额外做安装板的二次加工。浇注系统采用侧浇口进料，浇口位置设置在塑件非外观面的侧边，成型后浇口残留可以通过简易工装快速去除，不会影响贴片与皮肤接触的外观面平整度。冷却回路围绕型腔与型芯做了环形排布，进出水口设置在模架的同一侧，方便车间冷却水管道的接驳，冷却流道的直径按照成型PP、医用级PVC材料的冷却效率做了匹配，保证成型周期内塑件可以均匀冷却，减少翘曲变形。模具的顶出结构采用顶块与顶针组合的方式，对应塑件的边缘受力位置布置顶出元件，避免顶出力集中在薄壁位置导致塑件发白、变形，合模导向采用标准导柱导套配合，定位精度可以满足医用贴片的尺寸公差要求，长期生产过程中也能减少型腔错位的风险。
