带安装底座可调向精密旋转轴承结构

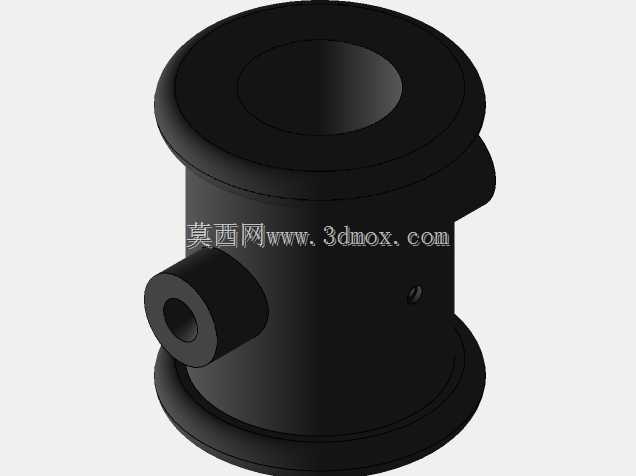

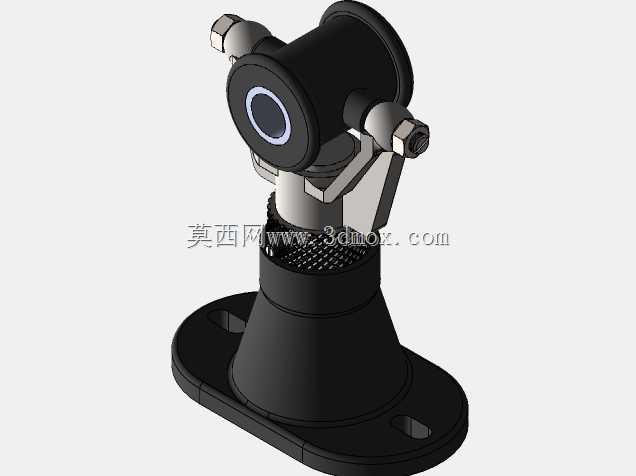

这类带安装底座的旋转轴承，核心应用场景集中在中等负载到高负载的工业脚轮总成中，是重载移动设备转向部位的核心承载部件，常见于工业周转推车、重型设备移动机架、车间工位转运平台的脚轮转向段，区别于普通深沟球轴承的纯径向承载设计，该结构集成了安装固定、旋转调向、多向受力承载的复合功能。从实际使用需求出发，设计时首先考虑的是复杂工况下的防护性能，轴承内部采用精密深沟球滚道结构，严格控制组配后的径向游隙在极小的公差区间内，既保证旋转过程无卡滞、运行平稳，也能在长期承受径向冲击载荷时保持耐磨性能，避免游隙变大后出现转向松旷、异响的问题；结构外层做了全包裹式的防护壳体，能在车间多粉尘、偶尔溅水的作业环境下，阻挡外界杂质进入滚道内部，同时避免润滑脂快速流失，大幅延长维护周期。安装边界上，底部采用带两个腰型安装孔的法兰式底座，腰型孔的设计可以抵消安装面的孔位加工误差，降低安装对位的精度要求，底座锥台过渡段做了等强度结构设计，从底部法兰到轴承安装位的截面渐变过渡，避免应力集中在底座与立柱的衔接位置，即使承受偏载冲击力也不会出现根部断裂的问题。上部的轴承承载端预留了标准的轴孔配合位，两侧带锁紧接头结构，既可以直接穿装脚轮的轮轴，也能通过锁紧结构固定外接的轮架连接件，不需要额外加工转接件就能完成装配；上部旋转段与底座之间设置了滚花防滑的调节段，装配时可以通过该位置夹持完成轴承预紧力的调整，不需要额外设计工装卡位。转向结构的旋转轴线与底座安装面保持严格垂直，保证脚轮转向时不会出现偏磨、卡滞的问题，侧向的锁紧结构可以在需要固定朝向时锁死旋转自由度，满足部分需要定向移动的设备使用需求。整个结构的受力路径经过优化，垂直方向的载荷直接通过锥台底座传递到安装面，转向时的侧向力由上下两组滚道共同承受，避免单点受力过大导致的轴承提前失效，适配的单轮承载能力覆盖中重载区间，能满足多数工业场景下移动脚轮的使用要求，不需要额外加装转向辅助结构就能实现360度自由旋转调向。
