金属切削用可调式成形机刀头结构

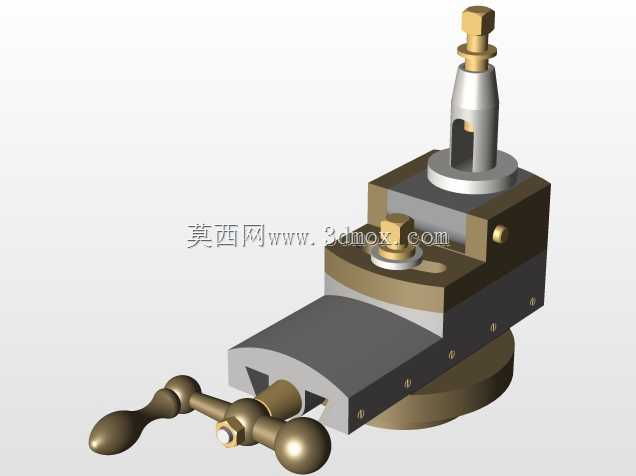

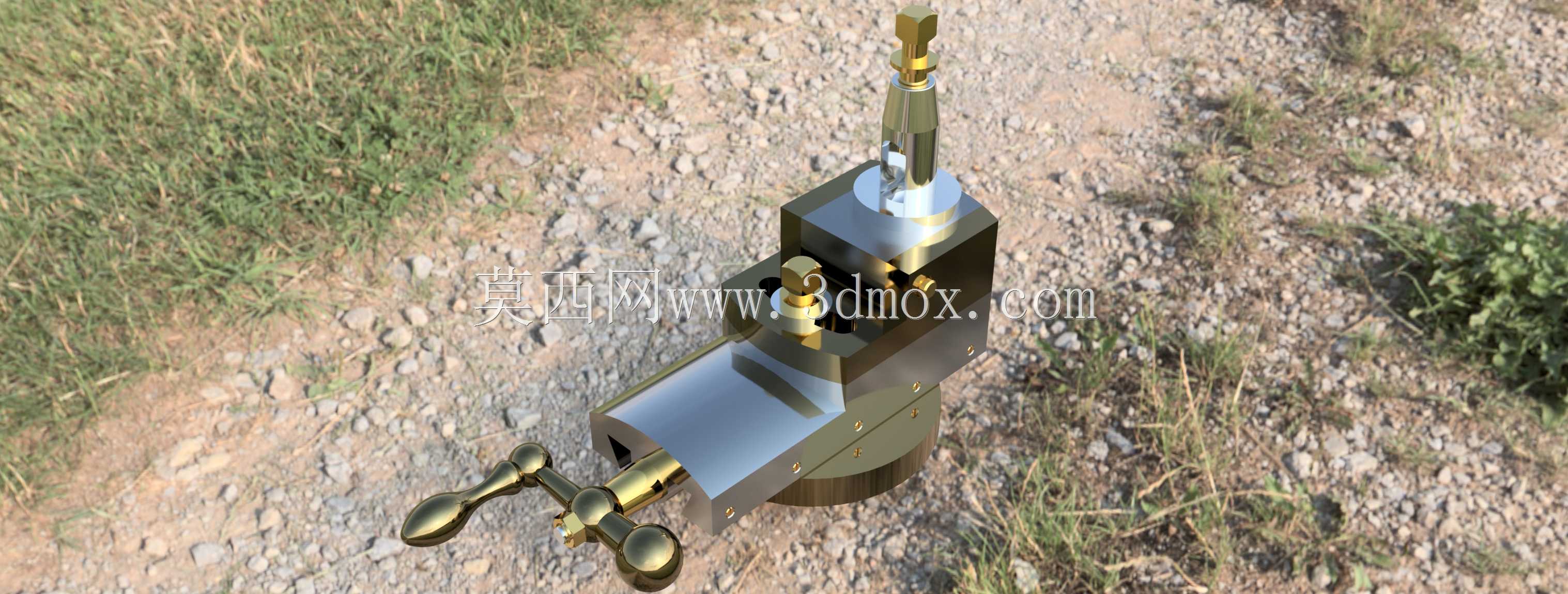

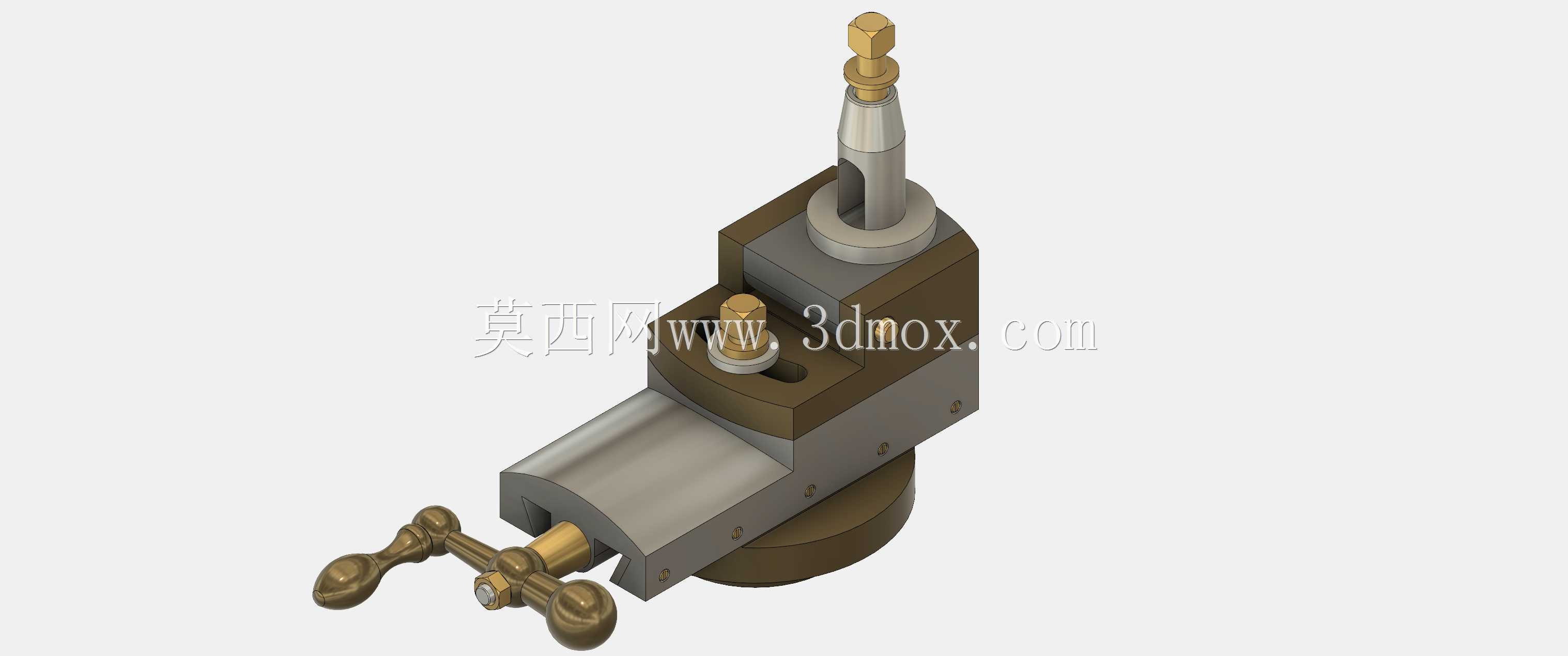

在常规金属切削加工场景里，成形刀头的应用直接决定了批量工件的形位精度与加工效率，这类刀头多用于普通车床、镗床的工位加装，也可适配专用组合机床的成形切削工序，针对台阶面、异形轮廓、密封槽等一次走刀即可完成成型加工，省去多次换刀、对刀的辅助工时，在中小批量汽配、液压件、通用五金零件的加工场景中使用率极高。这款刀头的结构设计充分考虑了现场加工的调试需求，主体采用方块式基座结构，底部设置有标准定位止口与安装螺孔，可直接匹配机床刀架的常规安装槽位，安装时无需额外制作过渡转接板，基座的安装面平面度控制在0.02mm以内，保证装夹后刀体的刚性，避免高速切削时出现振刀纹。刀头的进给调节机构采用双手柄式微调结构，两个带防滑纹理的操作手柄分别控制横向进给与切削深度的微调，调节螺杆采用细牙螺纹传动，每旋转一圈进给量为0.5mm，可实现0.01mm级的精度微调，调试时无需敲击刀体，仅通过手柄旋转即可完成切削位置的校准，大幅降低现场操作人员的对刀难度。上方的刀杆夹持部位采用弹性夹套锁紧结构，可适配不同柄径的成形刀片刀杆，夹套内孔做了淬硬处理，硬度达到HRC58-62，长期锁紧也不会出现夹痕变形，保证刀杆装夹后的同轴度。刀体内部预留了切削液导流通道，可直接对接机床的冷却管路，切削液可直接喷射到刀刃与工件的接触区域，有效降低切削区域温度，延长刀片使用寿命，同时避免切屑粘刀影响加工表面质量。从安装边界来看，这款刀头的整体外轮廓尺寸适配多数中小型机床的刀架安装空间，横向最大伸出量不会超出刀架的安全行程范围，各操作手柄的位置避开了机床卡盘、尾座的运动干涉区域，操作时无需俯身探入加工区域即可完成调节，符合机械加工的安全操作规范。设计过程中针对刀体的受力做了有限元校核，在最大切削负载下，刀头的形变量控制在0.008mm以内，完全满足精加工的刚度要求，各活动配合面均设置有防尘密封结构，可阻挡切削碎屑、粉尘进入调节螺杆的配合间隙，减少日常维护的频次，在多粉尘的铸铁件加工场景中也能保持长期稳定的调节精度。
