可补偿径向角向偏差的挠性衬套联轴器

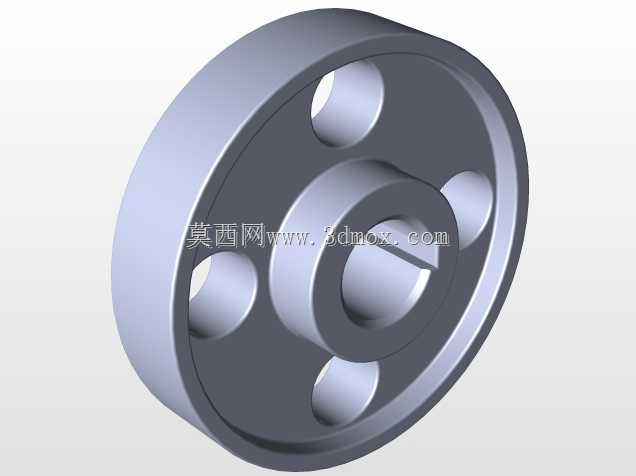

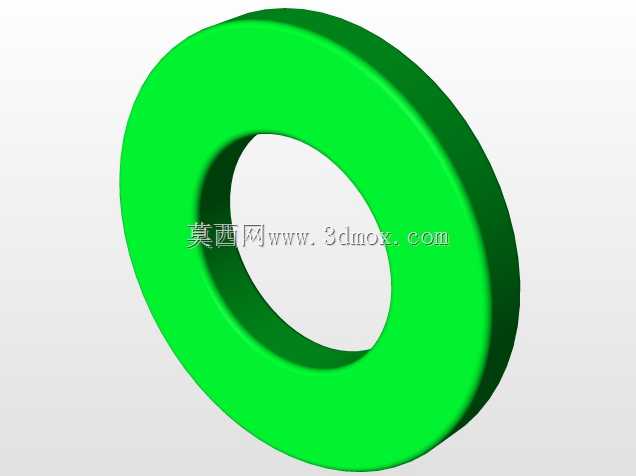

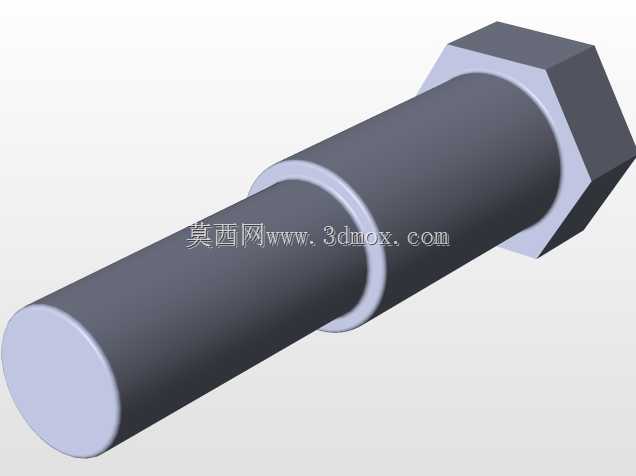

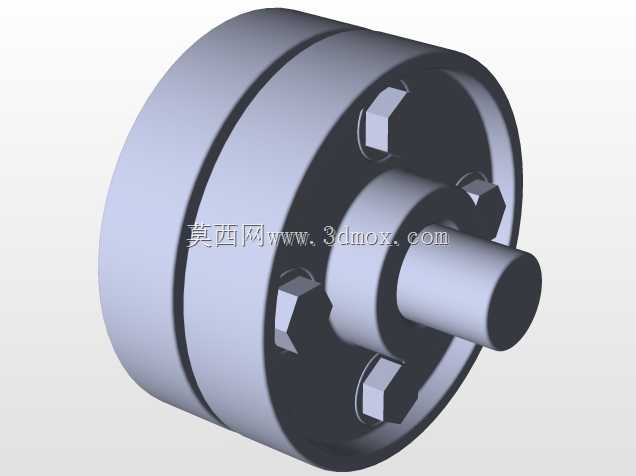

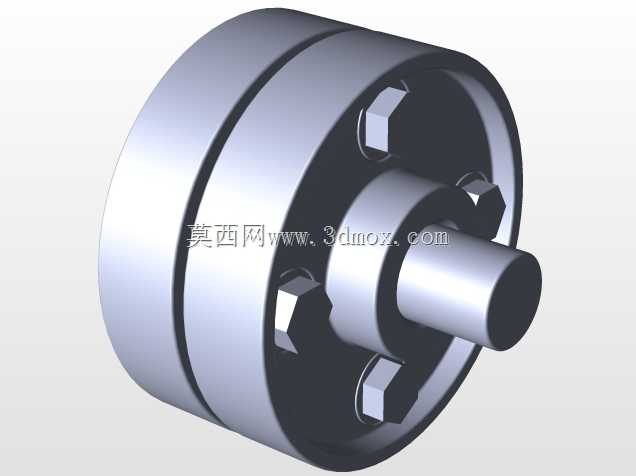

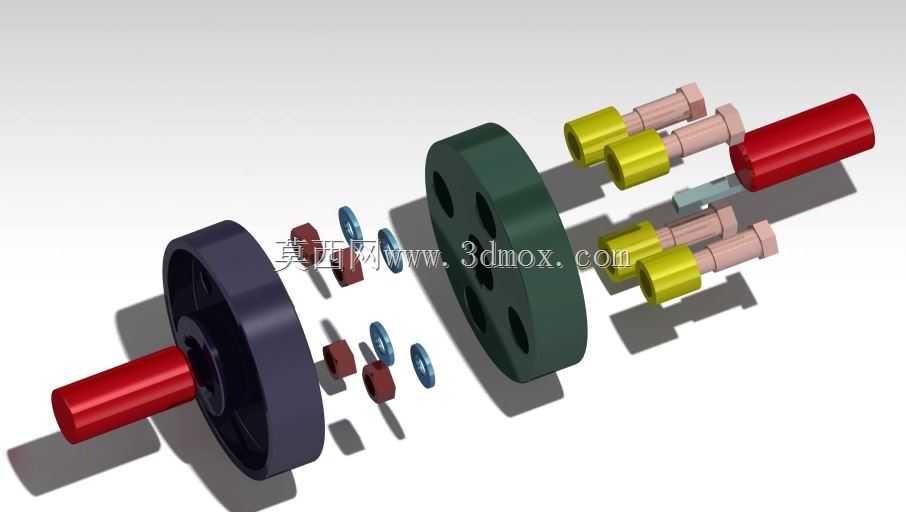

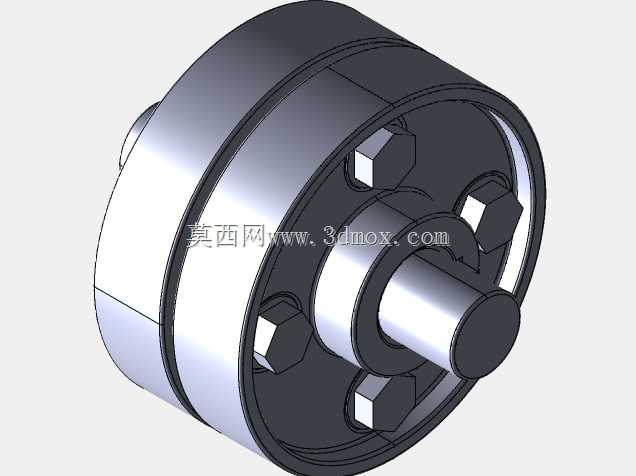

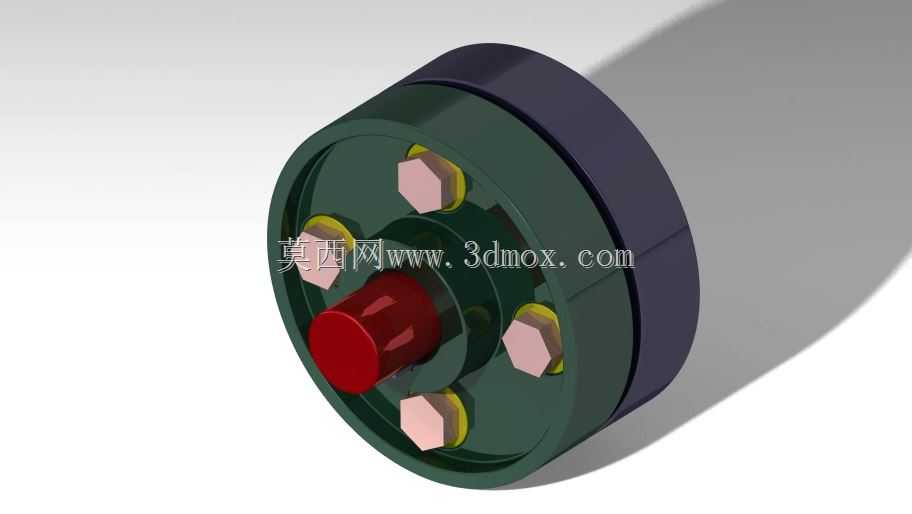

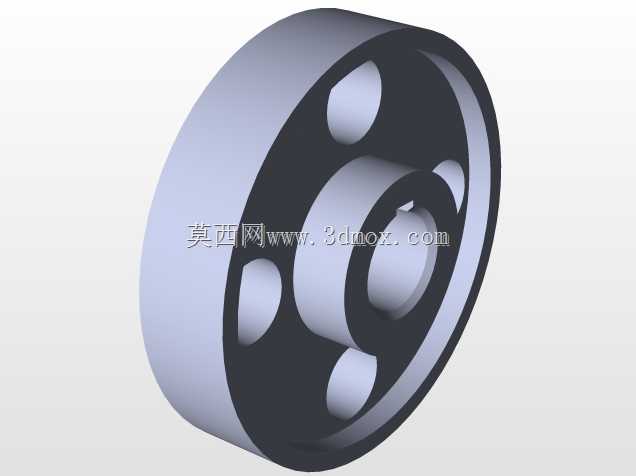

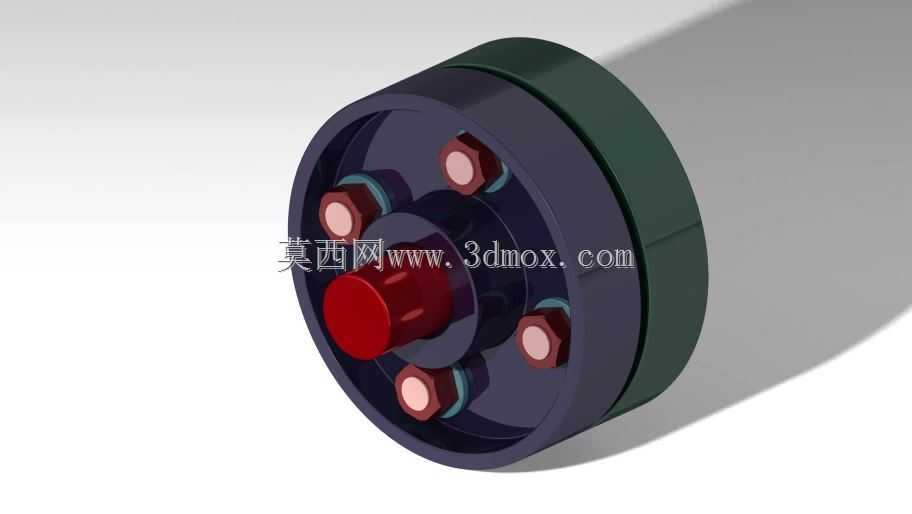

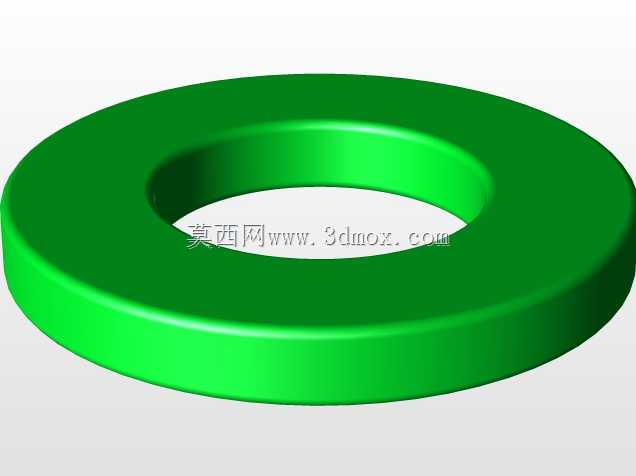

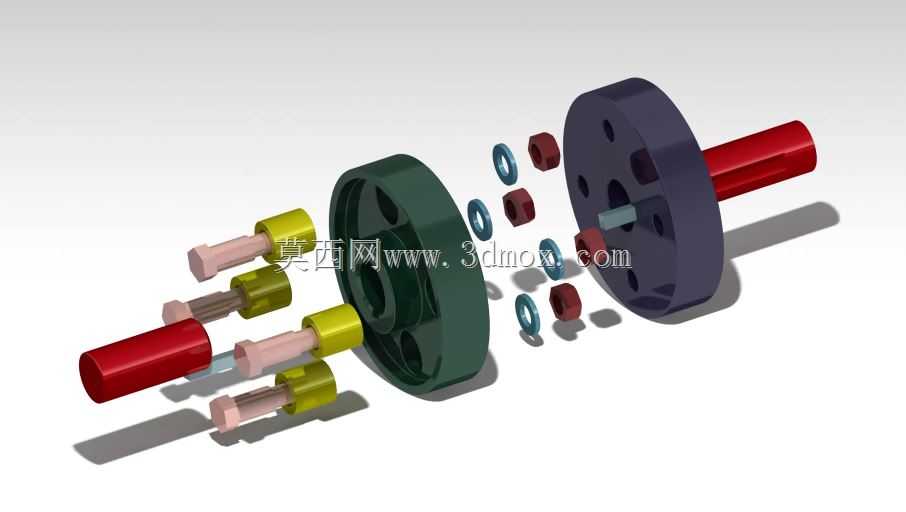

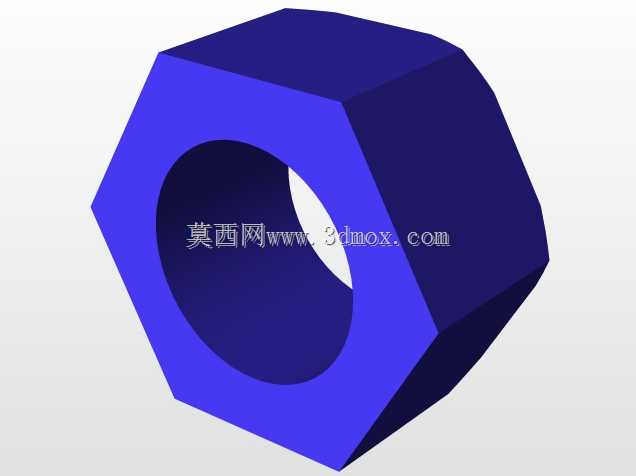

在各类工业传动系统的轴系布局中，两轴安装同轴度偏差是现场装配无法完全规避的问题，这类偏差如果得不到有效补偿，会直接造成轴承额外载荷、轴系振动加剧、密封件过早磨损等一系列连锁故障，挠性衬套式联轴器正是针对这类工况开发的轴间连接部件。这类联轴器的核心功能是在主动轴与从动轴之间传递额定扭矩的同时，容纳两轴之间最高1.5°的角向偏差，同时适配一定范围内的径向偏移与平行不对中，避免刚性连接带来的应力集中问题，广泛应用在中小型泵组、轻工输送设备、小型风机、精密传动试验台这类对安装精度容错有要求的传动场景中。从结构设计逻辑来看，该联轴器采用分体式半联轴器配合弹性衬套的组合方案，两端半联轴器分别通过键连接与两侧轴端固定，中间的挠性衬套承担偏差补偿与缓冲吸振的作用，周向均匀布置的紧固件用于提供足够的轴向压紧力，保证衬套与半联轴器结合面之间不出现打滑，同时预留的轴向间隙可以适配轴系运行过程中因热胀冷缩产生的少量轴向窜动。在安装边界设计上，这类联轴器的径向尺寸控制紧凑，不会占用过多的安装径向空间，轴向长度根据传递扭矩的量级匹配对应规格，安装时无需移动两侧的动力端与负载端设备，仅通过周向紧固件的锁紧即可完成装配，大幅降低现场安装调整的工作量。设计过程中需要重点校核衬套的压缩变形量与紧固件的预紧力匹配关系，预紧力过小会导致传动打滑、扭矩传递不足，预紧力过大会造成衬套过早疲劳失效，失去偏差补偿能力；同时半联轴器的止口定位尺寸需要严格控制公差，保证装配后衬套受力均匀，避免局部应力过大导致的衬套撕裂。在实际选型应用中，需要根据轴系的额定扭矩、最高转速、实际安装偏差量匹配对应规格的联轴器，不能仅凭轴径直接选型，当轴系存在冲击载荷时，还需要适当放大选型安全系数，保证衬套可以缓冲瞬时冲击载荷，保护整个传动链上的其他核心部件。
