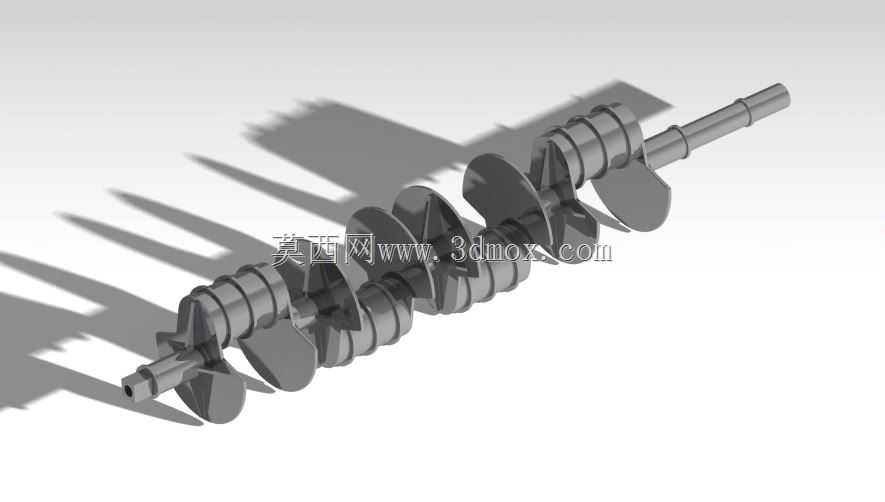

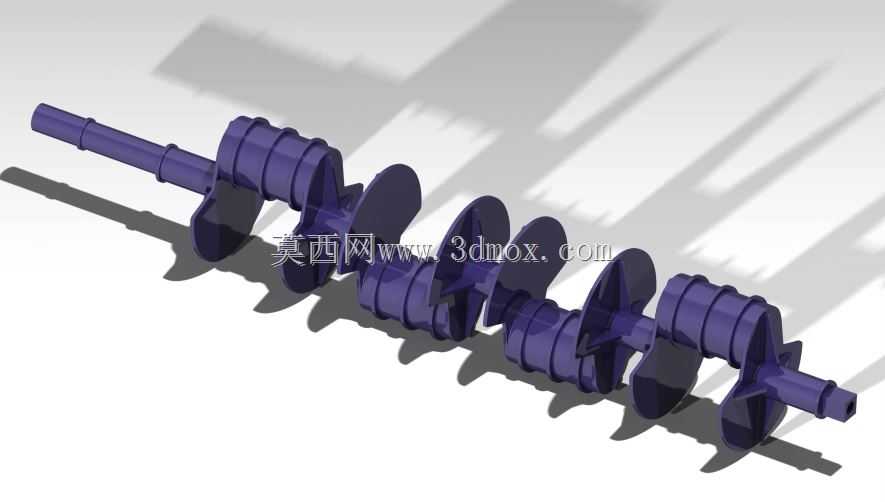

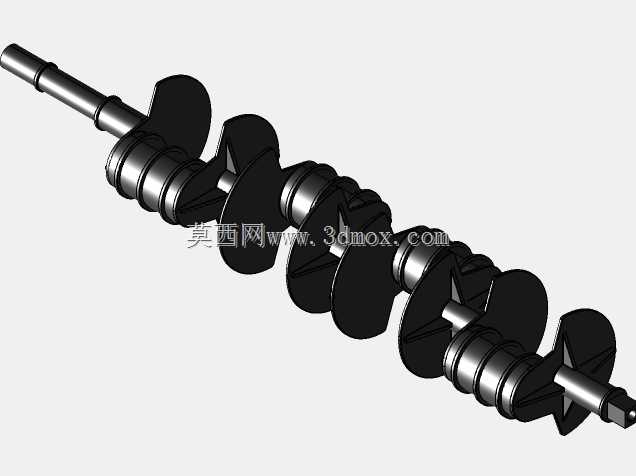

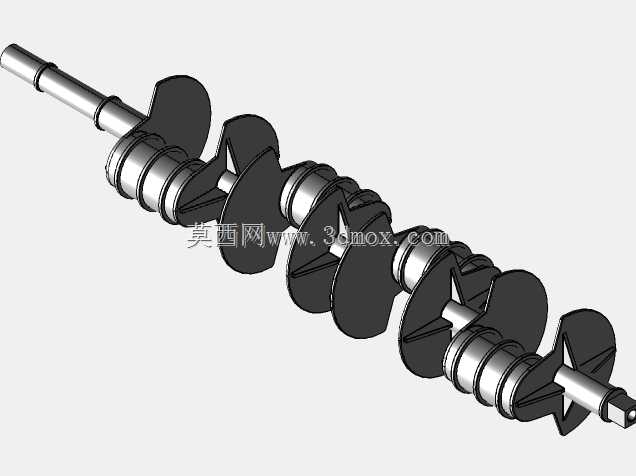

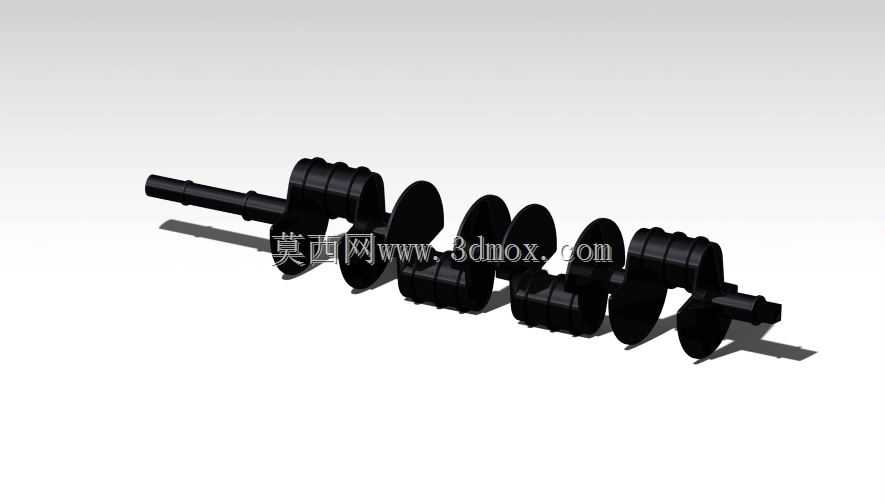

V型八缸发动机曲轴高精度结构设计

　　在往复式动力机械的核心传动链路里，曲轴是承担运动形式转换的核心承载部件，其结构设计合理性直接决定整套动力单元的运行寿命、动力输出平顺性与NVH表现。这款适配V型八缸布局的曲轴，在结构排布上采用错拐设计，对应V型气缸的夹角完成曲柄销的相位偏移，确保两侧气缸的做功行程能够均匀错开，避免动力输出出现明显的脉冲波动，同时将整机的一阶、二阶往复惯性力通过平衡块的配重设计实现大部分抵消，降低曲轴运行过程中对主轴承座的冲击载荷。

　　从实际应用场景来看，这类V8曲轴多用于大排量乘用车动力单元、固定式工业发电机组以及小型船舶动力系统，不同场景下的设计侧重存在明显差异：车用场景下需要在保证强度的前提下尽可能降低曲轴自身转动惯量，提升动力响应速度，因此曲柄臂多采用轻量化的异形截面设计，在应力集中区域做圆弧过渡处理，避免高频交变载荷下出现疲劳裂纹；工业固定机组场景下更侧重长期运行的可靠性，曲轴的轴颈直径、曲柄臂厚度都会预留更大的安全裕度，适配长时间满负荷运行的工况需求。

　　在功能特性层面，这款曲轴的主轴颈与连杆轴颈均采用等直径设计思路，降低加工过程中的刀具更换频次，提升量产加工的工艺性；轴颈表面设计有均匀分布的润滑油道孔，与缸体主油道连通后，能够在曲轴高速旋转时借助离心力将压力润滑油输送到连杆轴颈表面，形成稳定的油膜承载层，避免轴瓦与轴颈出现干摩擦。曲轴两端分别设计有前端轮系安装位与后端飞轮连接法兰，前端的轴段预留了油封安装轴颈、正时齿轮定位键槽以及减震器安装法兰面，能够直接匹配前端附件驱动系统的安装需求；后端的法兰面采用高精度定位止口设计，与飞轮组件配合后能够保证动力输出的同轴度，避免飞轮旋转时出现端面跳动。

　　设计过程中首先需要根据气缸的点火顺序确定每个曲柄销的相位角度，V8机型常见的90度气缸夹角下，曲柄销通常采用错拐30度或者90度的排布方案，结合平衡率计算结果确定每个平衡块的扇形角度与厚度，确保曲轴在最高设计转速下，主轴颈的载荷分布处于轴承材料的许用比压范围内。建模过程中需要重点关注各轴颈过渡圆角的参数匹配，圆角半径过小会导致应力集中系数陡增，运行过程中容易在圆角位置萌生疲劳裂纹；圆角半径过大则会挤占轴瓦的有效承载宽度，降低轴承的承载能力，因此需要结合轴瓦的宽度尺寸做匹配优化。

　　安装边界方面，这款曲轴的主轴颈中心距严格匹配对应缸体的主轴承座孔中心距，轴向定位采用第三道主轴承两侧的止推片结构，因此对应主轴颈的两侧设计有高精度的止推面，表面粗糙度与平面度都需要满足止推片的滑动摩擦要求；曲轴的轴向窜动量需要控制在合理区间内，窜动量过大会导致连杆活塞组偏磨，窜动量过小则会在热机状态下出现轴系卡滞。连杆轴颈的宽度适配对应连杆大头的宽度尺寸，轴颈上的油道孔口做了倒角抛光处理，避免油道孔边缘的锐边刮伤轴瓦表面的合金层。曲轴前端的油封轴颈表面采用网纹滚压工艺，既能够保证油封唇口的密封性能，又可以储存少量润滑油实现唇口的润滑，延长油封的使用寿命。

　　在实际建模过程中，需要对曲轴的整体平衡做仿真验证，通过添加虚拟平衡块的方式调整配重分布，将动平衡剩余不平衡量控制在许用范围内，减少后续实际动平衡工序的去重量。同时需要对曲轴的扭转振动进行校核，匹配对应的扭转减震器参数，避免曲轴在常用转速区间内出现扭转共振，导致轴系断裂失效。整个曲轴的外形轮廓在满足结构强度的前提下，尽可能减少不必要的凸起结构，降低曲轴旋转过程中的风阻损失，同时也避免高速旋转时油雾在曲轴表面形成过大的搅油阻力。
